10 kV hoogspanningsschakelapparatuur

10kV-schakelapparatuur vervult de essentiële functies van het ontvangen, distribueren, controleren en beschermen van elektrische middenspanningsenergie. In tegenstelling tot de laagspanningsschakelaars van 380 V of 660 V die worden gebruikt in stroomafwaartse distributie, vereist een 10 kV-systeem meer aandacht voor isolatie, foutonderbreking, mechanische vergrendeling, compartimentering en veiligheid van de operator.

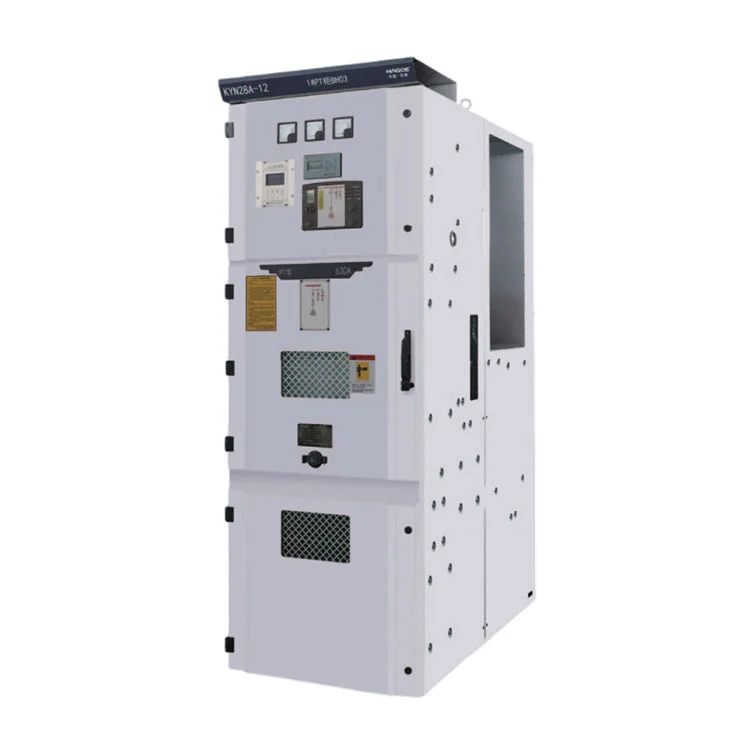

HAGOE KYN28-12 10kV hoogspanningsschakelapparatuur maakt gebruik van een gepantserde, uittrekbare, met metaal omsloten structuur die de stroomonderbreker, het stroomrail, de kabel en de laagspanningsbesturingsgebieden scheidt in speciale functionele compartimenten. De serie kan worden geconfigureerd voor inkomende feeders, uitgaande feeders, buskoppelaars, PT-toepassingen en andere primaire systeemvereisten.

Voor industriële installaties, onderstations, grote gebouwen en infrastructuur die een voeding van 10 kV nodig hebben, is de juiste configuratie van middenspanningsschakelaars niet alleen belangrijk voor de normale werking, maar ook voor foutisolatie en onderhoud.

Waarom de verwijderbare structuur KYN28-12 gebruiken?

Een van de belangrijkste kenmerken van KYN28-12 is zijnuittrekbare stroomonderbrekerwagen.

In plaats van de stroomonderbreker permanent in de kast te monteren, wordt de stroomonderbreker geïnstalleerd als een onafhankelijke, verplaatsbare functionele eenheid. Voor projecten die periodieke inspectie, testen of vervanging van onderbrekers vereisen, kan het uittrekbare ontwerp de demontagewerkzaamheden ter plaatse verminderen en de primaire schakelapparatuur functioneel gescheiden houden van andere kastruimtes.

Het schakelmateriaal bestaat hoofdzakelijk uit avaste kastopbouw en een uitrijdbare vrachtwagen. De behuizing en interne functionele scheidingswanden worden geassembleerd met behulp van boutverbindingen om duidelijk gedefinieerde interne gebieden te creëren.

Afhankelijk van de projectconfiguratie kan de schakelinstallatie geschikt zijn voor vacuümstroomonderbrekerwagens of vaste lastschakelaars.

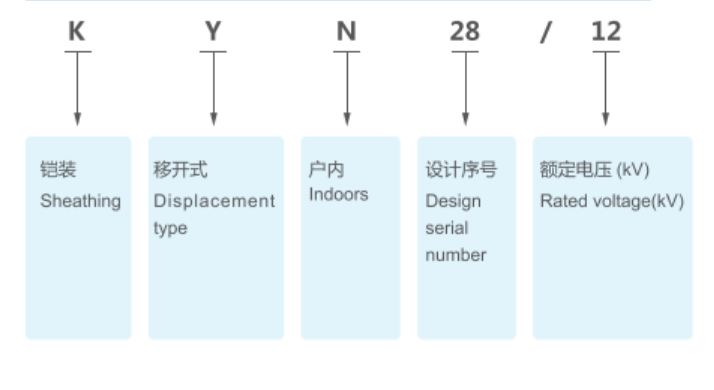

Modeldefinitie

Technische parameter

Ontwerp met mechanische vergrendeling en anti-misbediening

Voor 10 kV-apparatuur is mechanisch ontwerp niet alleen een kwestie van kastfabricage.In elkaar grijpende en gecontroleerde bedieningssequentieszijn belangrijke elementen van het ontwerp van middenspanningsschakelapparatuur.

KYN28-12 bevat een mechanische vergrendeling die de positie van de truck, de status van de stroomonderbreker en de werking van de kastdeur coördineert, waardoor het risico op onjuiste bediening wordt verminderd.

Dit is vooral belangrijk bij middenspanningssystemen, omdat onjuiste schakelhandelingen kunnen leiden tot schade aan apparatuur, stroomonderbreking of ernstige veiligheidsrisico's. Bij het specificeren van 10 kV-schakelapparatuur moeten kopers daarom meer dan de nominale spanning en stroom beoordelen, waaronder:

Type stroomonderbreker

In elkaar grijpende opstelling

Aardingsregeling

Isolatie niveau

Compartimentontwerp

Beschermings- en controleschema

Metalen omsloten structuur en IP4X-bescherming

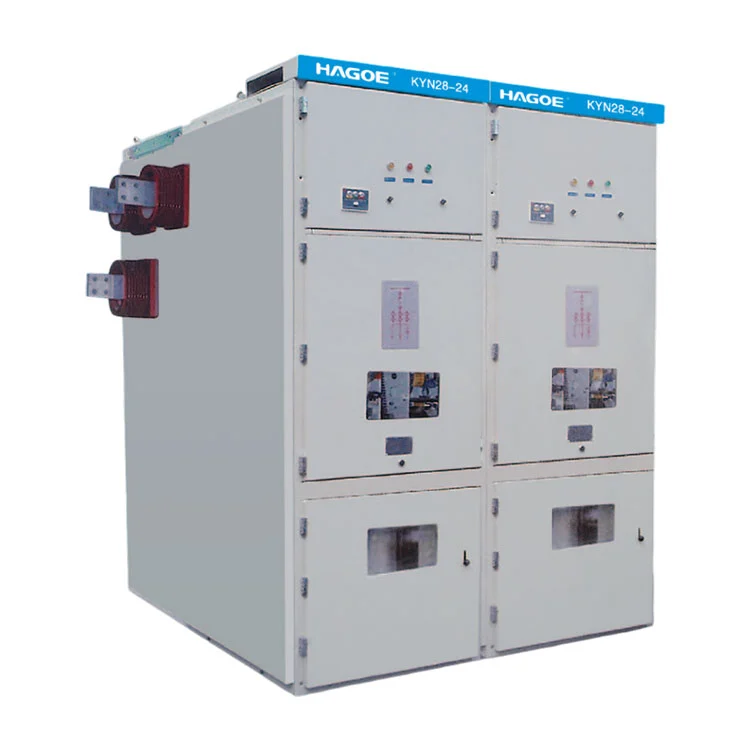

KYN28-12 maakt gebruik van eengepantserde, met metaal omsloten constructie, waarbij de kastbehuizing en interne scheidingswanden met bouten zijn gemonteerd.

De standaardbehuizing biedt eenIP4X-beschermingsgraad, terwijl het beschermingsniveau van het stroomonderbrekercompartiment IP2X is wanneer de compartimentdeur open is.

De interne gecompartimenteerde constructie houdt de rail-, stroomonderbreker- en kabelgebieden functioneel gescheiden en helpt de toegang tot onder spanning staande componenten te beperken.

Het kastoppervlak is afgewerkt met een plastic coating om de weerstand tegen mechanische schokken en corrosie te verbeteren. Kastmaterialen en vereisten voor oppervlaktebehandeling kunnen ook worden beoordeeld op basis van de projectomstandigheden.

Configuratie van vacuümstroomonderbrekers

KYN28-12 middenspanningsvacuümschakelapparatuur kan worden geconfigureerd met verschillende typen vacuümstroomonderbrekers, afhankelijk van de projectvereisten, waaronderVD4, VVS1, VH1, VK en ZN28serie brekers.

Vacuümstroomonderbrekers zijn geschikt voor het schakelen en foutbeveiliging in middenspanningssystemen. In tegenstelling tot traditionele olie-stroomonderbrekers gebruiken vacuümonderbrekers geen isolatieolie als boogdovende medium, wat resulteert in verschillende vereisten voor de grootte van de apparatuur, het onderhoud en de bedrijfsomstandigheden.

HAGOE kan de stroomonderbreker configureren volgens het door de klant gespecificeerde merk, de technische specificaties van het project en de vereisten van de doelmarkt, in plaats van één onderbrekerconfiguratie voor elk project te forceren.

Hoe kiest u een railsysteem?

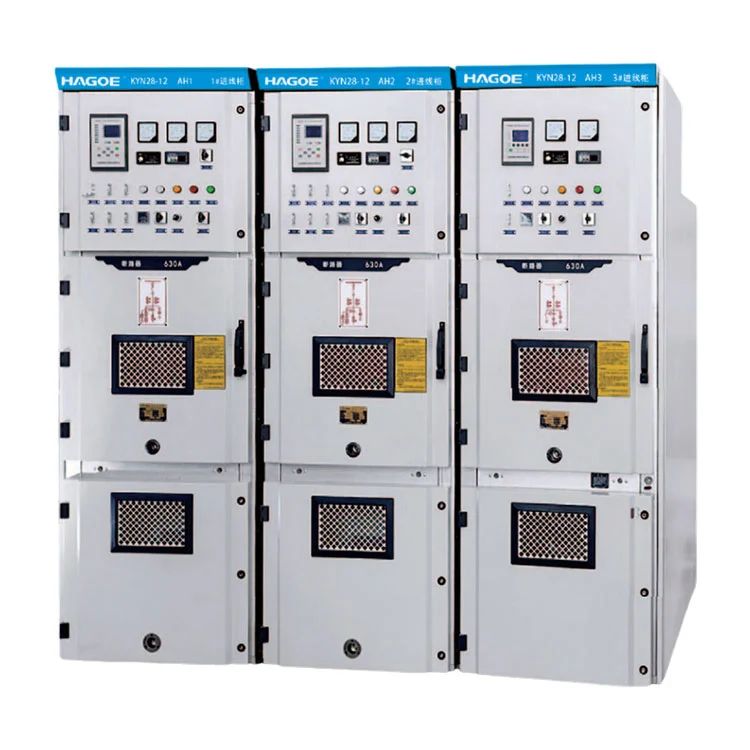

KYN28-12 kan worden toegepast in:

Single-Busbar-systemen
Een relatief eenvoudige configuratie voor conventionele 10kV-distributiesystemen.

Gesegmenteerde systemen met één busbar
Door sectievorming van de rail kan de operationele flexibiliteit worden verbeterd en kan het systeem worden bediend op basis van verschillende belasting- en leveringsomstandigheden.

Dubbele railsystemen
Geschikt voor projecten die een grotere flexibiliteit vereisen in schakelopstellingen en voeding.

De juiste railconfiguratie moet worden bepaald door het ontwerp van het primaire onderstation, de belastingsclassificatie, de back-upstroomopstelling en de bedieningsfilosofie, in plaats van simpelweg de meest complexe configuratie te selecteren.

Technische verschillen met gewone laagspanningsschakelapparatuur

Wanneer een project stroom distribueert van een 10 kV-netwerk naar een 380 V/400 V-laagspanningssysteem, presteren de 10 kV-schakelapparatuur en de laagspanningsschakelaars normaal gesprokenverschillende functies op verschillende niveaus van het elektriciteitsnet.

Bijvoorbeeld:

10 kV hoogspanningsschakelapparatuur
Ontvangt, distribueert, bestuurt en beschermt de middenspanningsvoeding.

Transformator
Converteert 10 kV middenspanning naar de spanning die nodig is voor stroomafwaartse laagspanningssystemen.

GGD / GCS / MNS Laagspanningsschakelapparatuur
Verwerkt laagspanningsdistributie, MCC-besturing en stroomafwaartse motor- en stroombelastingen.

Daarom mag 10 kV-schakelapparatuur niet eenvoudigweg worden gezien als een “hogere spanningsversie” van een laagspanningskast. Het behoort tot een ander spanningsniveau en een andere beveiligingsarchitectuur binnen het elektrische distributiesysteem.

Applicatieomgeving en technische grenzen

Standaard servicevoorwaarden omvatten:

• Omgevingsluchttemperatuur:-15°C tot +40°C
• Dagelijkse gemiddelde relatieve vochtigheid:≤95%
• Maandelijkse gemiddelde relatieve vochtigheid:≤90%
• Hoogte:≤2000m
• Seismische intensiteit:≤8°
• De apparatuur mag niet worden geïnstalleerd op locaties met brand- of explosiegevaar, ernstige vervuiling, sterke chemische corrosie of ernstige trillingen.

Voor locaties op grote hoogte, kustgebieden, offshore-platforms of andere speciale omgevingen moeten de eisen op het gebied van isolatie, temperatuurstijging, corrosiebescherming en aanpassing aan de omgeving opnieuw worden bevestigd tijdens de voorbereiding van de technische overeenkomst.

Kwaliteitscontrole

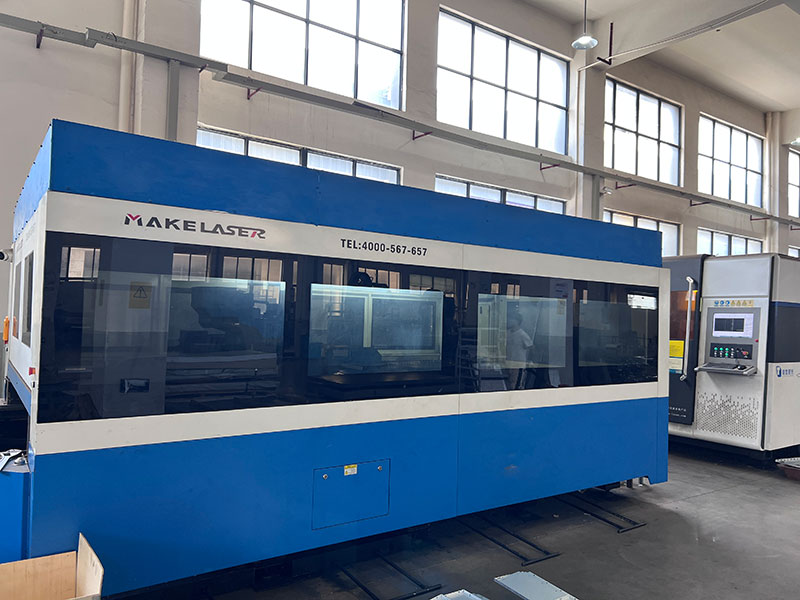

De kwaliteitscontrole van middenspanningsschakelaars kan niet alleen berusten op een visuele eindinspectie. HAGOE opereert onderISO9001, ISO14001 en ISO45001managementsystemen en past procescontrole toe vanaf binnenkomende materialen en mechanische fabricage tot de assemblage van componenten en het testen van complete kasten.

Voor KYN28-12 10kV-hoogspanningsschakelaars zijn de belangrijkste controlepunten:

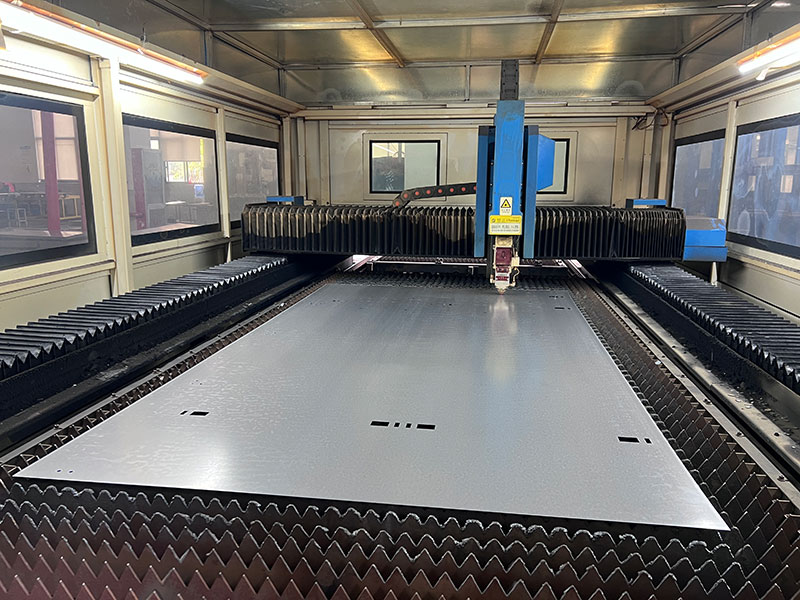

Kastafmetingen en mechanische sterkte

Compartimentconstructie en beschermingsgraad

Bediening van stroomonderbrekerwagen

Busbar- en primaire verbindingen

Secundaire besturingsbedrading

Aardingssysteem

Isolatie opruiming

Elektrische tests in de fabriek

De productontwerpdocumentatie heeft betrekking op de toepasselijke bepalingenIEC, GB en relevante internationale standaardvereisten. Specifieke normen en testitems kunnen worden bevestigd op basis van de bestemmingsmarkt en de technische specificaties van het project.

Veelgestelde vragen

1. Waar wordt 10 kV-hoogspanningsschakelapparatuur voor gebruikt?

10kV-hoogspanningsschakelapparatuur wordt gebruikt voor het ontvangen, distribueren, controleren, bewaken en beschermen van middenspanningsstroom in onderstations, industriële installaties, infrastructuurprojecten en andere 10kV-distributietoepassingen.

2. Wat is KYN28-12-schakelapparatuur?

KYN28-12 is een gepantserde uittrekbare, met metaal omsloten schakelinrichting, ontworpen voor driefasige AC-systemen van 3,6–12 kV en doorgaans uitgerust met uittrekbare vrachtwagens met vacuümstroomonderbrekers.

3. Kan KYN28-12 worden gebruikt in een 10 kV-onderstation?

Ja. 10kV-distributie is een typische toepassing voor KYN28-12. Inkomende, uitgaande, buskoppelaars en andere functionele panelen kunnen worden geconfigureerd volgens het primaire systeem van het onderstation.

4. Welke stroomonderbrekers kunnen worden geïnstalleerd in KYN28-12 middenspanningsvacuümschakelapparatuur?

Afhankelijk van de productconfiguratie is de KYN28-12 geschikt voor VD4-, VVS1-, VH1-, VK- en ZN28-vacuümstroomonderbrekers, evenals vaste belastingsschakelaars volgens projectvereisten.

5. Wat is de beschermingsgraad van KYN28-12?

De standaardbehuizing biedt een IP4X-beschermingsgraad. Het stroomonderbrekercompartiment biedt IP2X-bescherming wanneer de deur open is.

6. Welke railsystemen zijn beschikbaar?

KYN28-12 kan worden geconfigureerd voor systemen met één rail, in secties verdeelde systemen met enkele busbar en dubbele busbar, afhankelijk van de vereiste betrouwbaarheid van de voeding en de werkingsregeling.
