35kV hoogspanningsschakelapparatuur

35kV-systemen worden vaak gebruikt in grote industriële faciliteiten, regionale onderstations, energieopwekkingsfaciliteiten en andere toepassingen die een hogere transmissie- en distributiecapaciteit vereisen. Vergeleken met 10 kV-systemen vereist 35 kV-schakelapparatuur meer aandacht voor isolatiecoördinatie, kruipafstand, schakelprestaties, mechanische betrouwbaarheid en operationele veiligheid.

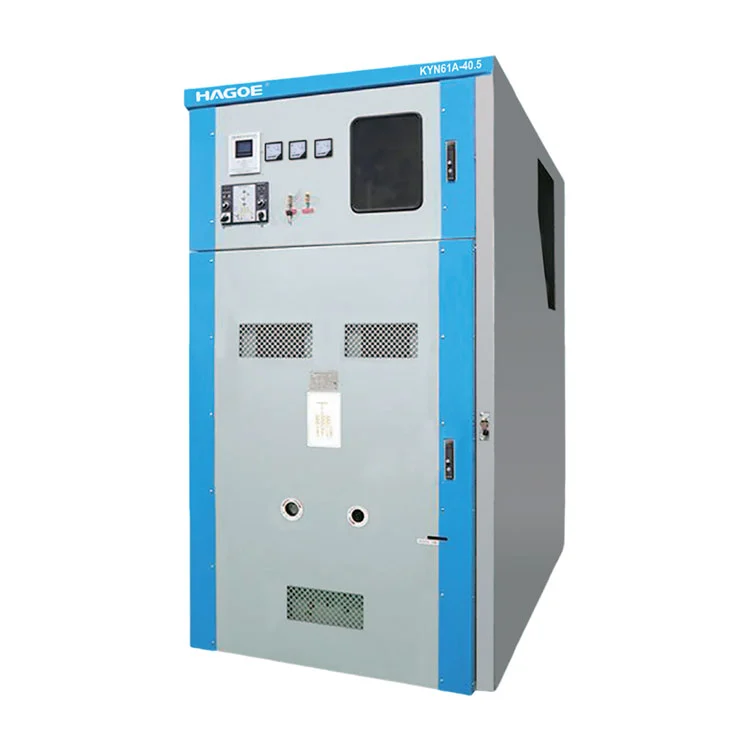

Hagoe ElektrischKYN61-40.5 35kV hoogspanningsschakelapparatuurheeft een gepantserde, uittrekbare, met metaal omsloten constructie. De belangrijkste functionele secties, waaronder de stroomonderbreker, het railsysteem, de kabelaansluiting en de besturingscompartimenten, zijn gerangschikt als afzonderlijke functionele gebieden om georganiseerde bediening en onderhoud te ondersteunen.

De uittrekbare constructie is bijzonder geschikt voor distributiesystemen die regelmatig schakelen en onderhoud vereisen. De stroomonderbrekerwagen kan worden verplaatst tussen bedrijfs- en testposities, afhankelijk van de bedienings- en onderhoudsvereisten, waardoor de impact van onderhoud aan de apparatuur op het algehele distributiesysteem wordt verminderd.

Structureel ontwerp voor veiliger onderhoud

Het ontwerp van de 35kV-hoogspanningsschakelapparatuur richt zich niet alleen op de bescherming van de behuizing, maar ook op het interne beheer van functionele hoogspanningsgebieden viametalen behuizing, gepantserde scheiding en uittrekbare constructie.

Voor technische toepassingen voldoet deze configuratie aan drie praktische vereisten.

Functionele scheiding:Hoogspanningsrails, stroomonderbrekers en kabelaansluitgebieden zijn gerangschikt als speciale secties, waardoor een duidelijke scheiding tussen verschillende elektrische functies behouden blijft.

Onderhoudstoegang:Met de uittrekbare stroomonderbrekerwagen kunnen operators en onderhoudspersoneel de onderbreker naar de gewenste positie verplaatsen voor inspectie of onderhoud zonder de volledige behuizing van de schakelapparatuur te demonteren.

Operationele veiligheid:De met metaal omsloten constructie zorgt voor een fysieke scheiding van interne, onder spanning staande componenten. De mechanische opstelling kan ook worden gecoördineerd met de elektrische en mechanische vergrendelingsvereisten van het project.

Een 35kV-schakelapparaat is meer dan een conventionele verdeelkast. Afhankelijk van het primaire elektrische ontwerp kan het worden geconfigureerd voor inkomende feeders, uitgaande feeders, buskoppelingen en andere functionele circuits. Het werkt samen met beveiligingsrelais, meet-, bewakings- en automatiseringssystemen om de elektrische stroom te controleren en te distribueren.

Typische toepassingen zijn onder meer:

• 35kV onderstation inkomende en uitgaande feeders
• Hoogspanningsdistributiesystemen voor industriële installaties
• Hulpstroom- en distributiesystemen in energiecentrales
• Mijnbouw en grootschalige productiefaciliteiten
• Regionale stroomdistributie-installaties
• Hoogspanningssystemen die veelvuldig schakelen vereisen

Voor grote projecten kan Hagoe Electric de configuratie van de schakelapparatuur afstemmen op de systeemcapaciteit, kortsluitparameters, voedingsopstelling, beveiligingsvereisten en beschikbare installatieruimte, in plaats van de kast te selecteren op basis van alleen de nominale spanning.

Technische parameter

Serviceomgeving

• Omgevingstemperatuur:Bovengrens van+40°C, met een daggemiddelde van niet meer dan+35°C; ondergrens-15°C.
• Hoogte: ≤ 2.000 m.
• Relatieve vochtigheid:Daggemiddelde niet hoger dan95%; maandgemiddelde niet hoger dan90%.
• Aardbevingsintensiteit:Niet overschrijden8°.
• Waterdampdruk:Daggemiddelde niet hoger dan2,2 kPa; maandgemiddelde niet hoger dan1,8 kPa.
• Omgevingsomstandigheden:De installatieplaats moet vrij zijn vanbrand- en explosiegevaar, ernstige vervuiling, chemische corrosie en ernstige trillingen.

Waarom een ​​35kV uittrekbare schakelapparatuurconfiguratie?

Op het gebied van technische aanbestedingen zijn noch de vaste, noch de uittrekbare hoogspanningsschakelaars universeel superieur. De juiste configuratie is afhankelijk vanonderhoudsstrategie, operationele continuïteit, schakelfrequentie en servicevereisten.

De belangrijkste voordelen van een uittrekbare 35kV-configuratie zijn onder meer:

Verbeterde onderhoudsflexibiliteit:De stroomonderbrekerwagen kan uit de bedieningspositie worden gehaald voor inspectie en onderhoud.

Modulaire functionele configuratie:Er kunnen meerdere panelen worden geconfigureerd voor inkomende feeders, uitgaande feeders, buskoppelingen en andere circuits binnen hetzelfde project.

Geschiktheid voor grotere distributiesystemen:Meerdere schakelpanelen kunnen worden gerangschikt in een geïntegreerd distributiesysteem voor onderstations, industriële parken en grote industriële faciliteiten.

Om deze reden moet bij de selectie van 35 kV-hoogspanningsschakelapparatuur rekening worden gehoudennominale spanning, nominale stroom, kortsluitvermogen, kortsluitstroom, piekstroom, isolatievereisten, installatievoorwaarden en beveiligingsconfiguratie, in plaats van alleen de afmetingen van de kast of de aankoopprijs te vergelijken.

Technische configuratie en technische ondersteuning

Sinds de oprichting in 2008 heeftHagoe Electric Technology Co., Ltd.heeft zich geconcentreerd op krachtoverbrenging en -distributie, vermogenselektronica en elektrische apparatuur voor nieuwe energie. Metmeer dan 18 jaar industriële ervaring en meer dan 34 nationale patentenheeft het bedrijf een geïntegreerd R&D-, productie-, test- en internationaal servicesysteem ontwikkeld.

Voor 35kV-schakelapparatuurprojecten omvat onze technische ondersteuning meer dan alleen de productie van apparatuur. Op basis van de primaire systeeminformatie van de klant kan ons technische team helpen met:

Systeemparameters → Configuratie schakelapparatuur → Primair schema → Secundaire beveiliging → Paneelopstelling → Installatievoorwaarden → Fabriekstesten → Projectoplevering

De productiebasis is uitgerust metTrumpf lasersnijmachines, AMADA CNC-buigmachines, geautomatiseerde ponsapparatuur en elektrische testapparatuur, ondersteuning van de fabricage van kasten, structurele productie en producttesten.

Hagoe Electric opereert ook onder ISO9001-, ISO14001- en ISO45001-managementsystemen en onderhoudt mogelijkheden voor productconformiteit, waaronder CCC, CE, CB en RoHS, en levert ondersteunende documentatie voor projecten in verschillende markten.

Veelgestelde vragen

1. Wat is 35 kV-hoogspanningsschakelapparatuur?

35kV hoogspanningsschakelaars zijn gepantserde, uittrekbare AC-metaalomsloten hoogspanningsschakelaars, ontworpen voor driefasige AC-systemen van 40,5 kV, 50 Hz. Het wordt voornamelijk gebruikt voor het ontvangen, distribueren, controleren, beschermen en monitoren van stroom.

2. Waar wordt normaal gesproken 35kV-schakelapparatuur gebruikt?

Typische toepassingen zijn onder meer energiecentrales, onderstations, grote industriële faciliteiten, mijnbouwactiviteiten en andere installaties die stroomontvangst en -distributie van de 35kV-klasse vereisen.

3. Waarom uittrekbare schakelapparatuur gebruiken?

Het uittrekbare ontwerp vergemakkelijkt het onderhoud, het testen en de vervanging van stroomonderbrekers en ondersteunt tegelijkertijd gestandaardiseerd apparatuurbeheer in grotere distributiesystemen.

4. Welke omgevingsomstandigheden ondersteunt het KYN61-40.5 33kv indoor vcb-schakelpaneel?

De standaard bedrijfsomstandigheden omvatten een hoogte tot 2000 meter en een omgevingstemperatuurbereik van -15°C tot +40°C, samen met gespecificeerde vochtigheids- en omgevingscondities. Speciale omgevingen moeten tijdens de projectengineering worden bevestigd.

5. Kan Hagoe Electric een 35kV-schakelsysteem op maat maken?

Ja. Kastconfiguratie, inkomende en uitgaande voedingsopstellingen, primaire elektrische schema's, secundaire besturing en beveiligingsconfiguraties kunnen worden afgestemd op de projectvereisten.

6. Welke documenten kunnen worden aangeleverd voor een 35kV-project?

Afhankelijk van de projectvereisten kan Hagoe Electric technische documentatie, certificeringsdocumenten, inspectierapporten, fabrieksdocumentatie en relevante technische bestanden leveren voor technische beoordeling, aanbesteding en projectacceptatie.
