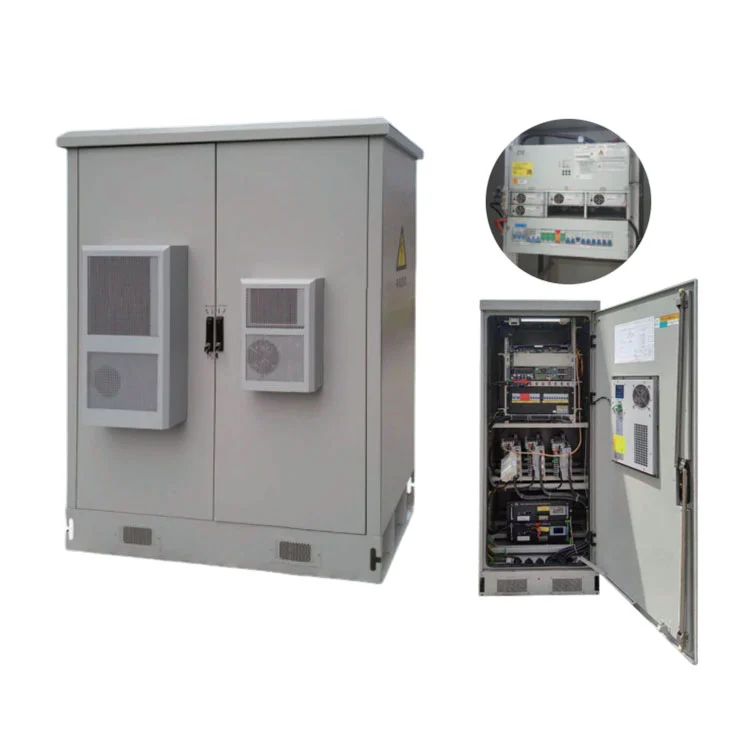

De HAGOE H5GY-serie5G DC-voedingspaneel voor buitenintegreert AC/DC-distributie, 48V DC-stroomconversie, batterijbeheer, monitoring, thermisch beheer en overspanningsbeveiliging in een buitenkast. Met200A- en 300A-configuraties, IP55-bescherming, TCP/IP-communicatie en bewaking op afstandHet is ontworpen voor 5G-basisstations, FTTx, datacommunicatie en toegangsapparatuur waarbij stabiele gelijkstroom vereist is.
A 5G DC-voedingspaneel voor buitenis meer dan een conventioneel DC-paneel dat buiten wordt geïnstalleerd. Telecomstroomapparatuur moet een stabiele DC-uitvoer behouden en tegelijkertijd omgaan met temperatuurschommelingen, vocht, stof, bliksemstoten, veroudering van de batterij, beperkte installatieruimte en vereisten voor onderhoud op afstand.
DeHAGOE H5GY-serievolgt een geïntegreerde architectuur in één kast, die AC/DC-distributie, gelijkrichtervoeding, batterijbeheer, monitoring, thermisch beheer en beveiligingsfuncties combineert binnen één buitenkast. Deze configuratie is bedoeld om de installatie op locatie te vereenvoudigen en de continue werking van te ondersteunen5G, 4G, FTTxen andere communicatieapparatuur.
HAGOE H5GY-serie— Geïntegreerde DC-stroomoplossing voor buitengebruik voor 5G/4G-telecomlocaties.
Combineert AC/DC-distributie, gelijkrichter, batterijbeheer, monitoring en thermisch beheer in één IP55-kast.
H5GY-serie op een paal gemonteerde 48V DC-voedingis ontworpen rond de48 V gelijkstroomstroomarchitectuur die vaak wordt gebruikt door telecomapparatuur. Het systeem kan deH48S-serieingebouwde DC48V-voeding, monitoringmodule, gelijkrichtermodules, AC/DC-distributie en batterijsysteem volgens de vereiste configuratie.
Voor telecomaannemers en systeemintegrators betekent dit dat de stroomkast kan worden geconfigureerd rond het daadwerkelijke belastingsprofiel in plaats van elk project in een vaste configuratie te dwingen.
Het uitrustingscompartiment en het batterijcompartiment nemen het overtechnologie voor luchtkanaalisolatieom de werkomgevingen van vermogenselektronica en batterijen te scheiden. Dit helpt de invloed van de warmte die wordt gegenereerd door het voedingsgedeelte op het batterijcompartiment te verminderen.
Het systeem kan ook worden geconfigureerd met functies voor omgevingsbewaking en temperatuurregeling. Voor projecten die worden blootgesteld aan hoge omgevingstemperaturen of aanzienlijke dag-/nachttemperatuurschommelingen wordt thermisch beheer een belangrijk onderdeel van de betrouwbaarheid van batterijen en systemen.
De geïntegreerde monitoringarchitectuur ondersteunt functies zoalsberekening van de batterijcapaciteit, temperatuurcompensatie, online batterijtesten, automatische spanningsregeling en stroombegrenzing.
Met deze functies kunnen operators de bedrijfstoestand van het DC-systeem en de batterij bewaken in plaats van alleen te vertrouwen op lokale inspectie. Afhankelijk van de geselecteerde configuratie kunnen batterijgerelateerde parameters in het totale monitoringsysteem worden opgenomen.
Het systeem biedt eenslaap energiebesparende functievoor communicatiesites waar de belastingsomstandigheden in de loop van de tijd variëren. Het doel is om onnodig stroomverbruik te verminderen en tegelijkertijd de vereiste stroomvoorziening voor communicatieapparatuur te behouden.
Dit is met name relevant voor gedistribueerde telecomlocaties waar veel kasten continu in bedrijf zijn en het energieverbruik zich ophoopt over een groot aantal locaties.
| Artikelen | Technische parameters | Vereist / Optioneel |
|---|---|---|
| Nominale ingangsspanning | Wisselstroom 380 V ±20% | — |
| Nominale frequentie | 50 Hz ±10% | — |
| Nominale uitgangsspanning | Gelijkstroom 110 V / gelijkstroom 220 V | — |
| Uitgangsspanningsbereik | DC 90–130 V / DC 180–260 V | — |
| Oplaadmodule | HG-T, HG-Z, HG-F | Vereist |
| Laadmodulestroom | 10 A, 20 A, 30 A / 5 A, 10 A, 20 A, 30 A | Vereist |
| Batterij-inspectiemodule | HG-X: Tot 4 modules (≤4) | Vereist |
| Takisolatiemodule | HG-I: Tot 16 modules (≤16) | Optioneel |
| Omvormermodule | HG-N1K(1K, 2K, 3K, 5K) | Optioneel |
| Schakelwaardemodule | HG-K: Tot 16 modules (≤16) | Optioneel |
| Kastlichaamsgrootte | 800 × 600 × 2260 mm(of 2360 mm) | Niet-standaard en aanpasbaar |
| Batterijbewakingsmodule | Tot 32 modules (≤32) | Optioneel |
De configuratie kan monitoringmodules, gelijkrichtermodules, AC/DC-distributie, droge contacten en rekstructuren omvatten, afhankelijk van de projectvereisten.
Het distributiegedeelte kan maximaal ondersteunen24P AC/DC installatieposities voor stroomonderbrekers, met specifieke AC- en DC-toewijzing afhankelijk van de geselecteerde kastconfiguratie.
De monitoring- en controlearchitectuur kan hierbij ondersteunen6 ingangen en 6 uitgangenmet aanpasbare toewijzing, samen met AC-stroommeting, detectie van energieverbruik voor meerdere gebruikers, uitschakelregeling op meerdere niveaus enTCP/IPmededeling.
Technische opmerking:Het uiteindelijke gelijkrichteraantal, de batterijcapaciteit, de in-/uitgangsconfiguratie en de opstelling van de stroomonderbrekers moeten vóór de offerte worden bevestigd aan de hand van de belastingsberekening van het project, de vereiste back-uptijd en de configuratie van de telecomapparatuur.
Voordat u een5G DC-voedingspaneel voor buitenmoeten inkoop- en engineeringteams vijf parameters bevestigen:
Laadvermogen:Bepaal de totale continue DC-belasting en de verwachte toekomstige uitbreiding voordat u de 200A- of 300A-configuratie selecteert.
Back-upvereiste:De batterijcapaciteit moet worden berekend op basis van de vereiste back-uptijd, de werkelijke belasting en de lokale bedrijfsomstandigheden, in plaats van alleen te worden geselecteerd op basis van de kastcapaciteit.
Distributieregeling:Bevestig de vereiste AC/DC-stroomonderbrekerposities, het aantal in- en uitgangen en of meerdere belastingsgroepen een gefaseerde uitschakeling vereisen.
Communicatieprotocol:Bevestig of het sitebeheerplatform dit vereistTCP/IP, RS485, RS232of alarminterfaces met droog contact.
Omgevingsomstandigheden:Omgevingstemperatuur, vochtigheid, blootstelling aan de zon, installatielocatie en onderhoudsomstandigheden moeten in aanmerking worden genomen bij het selecteren van de configuratie voor thermisch beheer van de kast.
Deze projectmatige selectiemethode helpt zowel ondermaatse systemen als onnodige apparatuurcapaciteit te voorkomen.
Voor standaard aan de muur gemonteerde of compacte DC-systemen biedt HAGOE Engelse installatiedocumentatie en technische begeleiding op afstand.
Voor middelgrote DC-panelen en complete elektrische kasten kunnen ingenieurs installatie- en inbedrijfstellingsondersteuning bieden volgens de projectregeling. Voor grotere substation-, fotovoltaïsche of EPC-projecten kan HAGOE een speciaal installatie- en inbedrijfstellingsplan opstellen en de inbedrijfstelling van de apparatuur afstemmen op het algemene bouwschema.
Installatieondersteuning omvatbedieningstraining, begeleiding bij inbedrijfstelling en probleemoplossing op afstand, waardoor het onderhoudsteam van de klant vertrouwd raakt met de routinematige bediening.
DeH5GY-serie Outdoor Telecom Power Cabinet / IOPUkan worden gebruikt als gelijkstroomplatform voor buitenshuis voor mobiele communicatielocaties waar apparatuur stabiel moet zijn48 V gelijkstroomstroom- en batterijback-up.
Voor gedistribueerde glasvezeltoegangs- en communicatieknooppunten kan het geïntegreerde kastontwerp stroomconversie, batterijback-up, monitoring en distributie combineren binnen een compacte buiteninstallatie.
Het systeem kan communicatie- en toegangsapparatuur ondersteunen die een gecentraliseerd systeem vereist48 V gelijkstroomstroombron met bewaking op afstand en alarminterfaces.
IP55bescherming, omgevingsmonitoring, batterijbeheer en antidiefstalopties maken het systeem geschikt voor locaties waar regelmatige handmatige inspectie beperkt is.
Voor bestaande 3G/4G-locaties die worden geüpgraded naar 5G, kan het systeem worden geconfigureerd volgens de nieuwe belastingvereisten, distributieregeling en vereisten voor batterijback-up.
HAGOE houdt zich sindsdien bezig met de productie van elektrische apparatuur2008, met een productdekking die zich uitstrekt van gelijkstroomvoedingssystemen en UPS/EPS tot stroomdistributie, automatiseringscontrole en nieuwe elektrische energieapparatuur. Hierdoor kunnen telecomprojecten via één engineeringteam worden gecoördineerd met gerelateerde elektrische systemen.
Het bedrijf exploiteert zijn eigen productiebasis en integreertR&D, engineering, productie, testen en exportdiensten. Standaardproducten kunnen worden geleverd naast op maat gemaakte kastafmetingen, distributieopstellingen, communicatie-interfaces en monitoringconfiguraties.

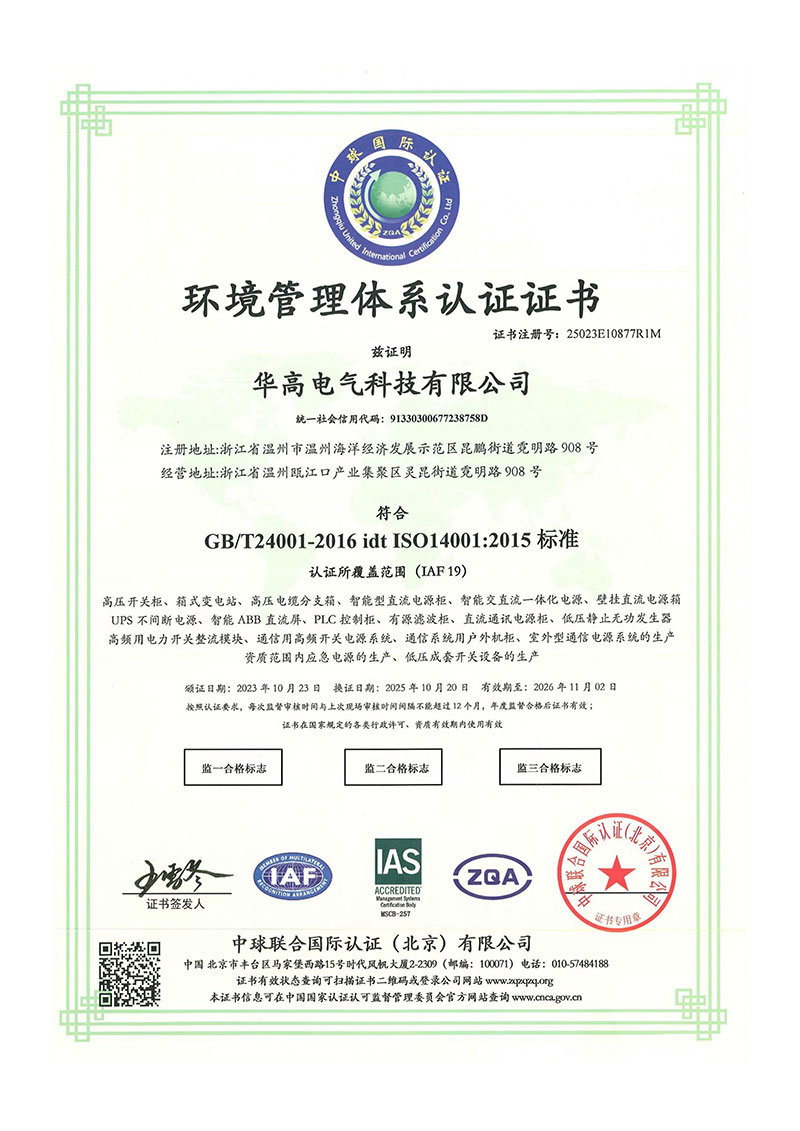

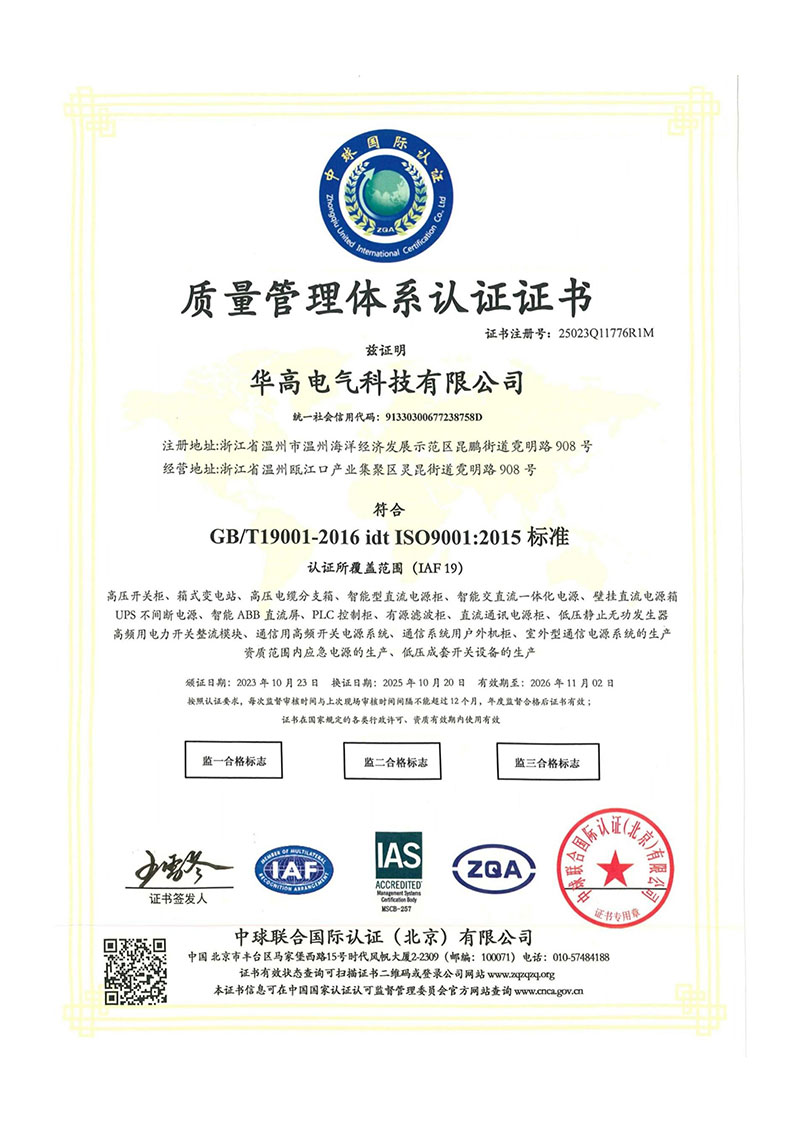

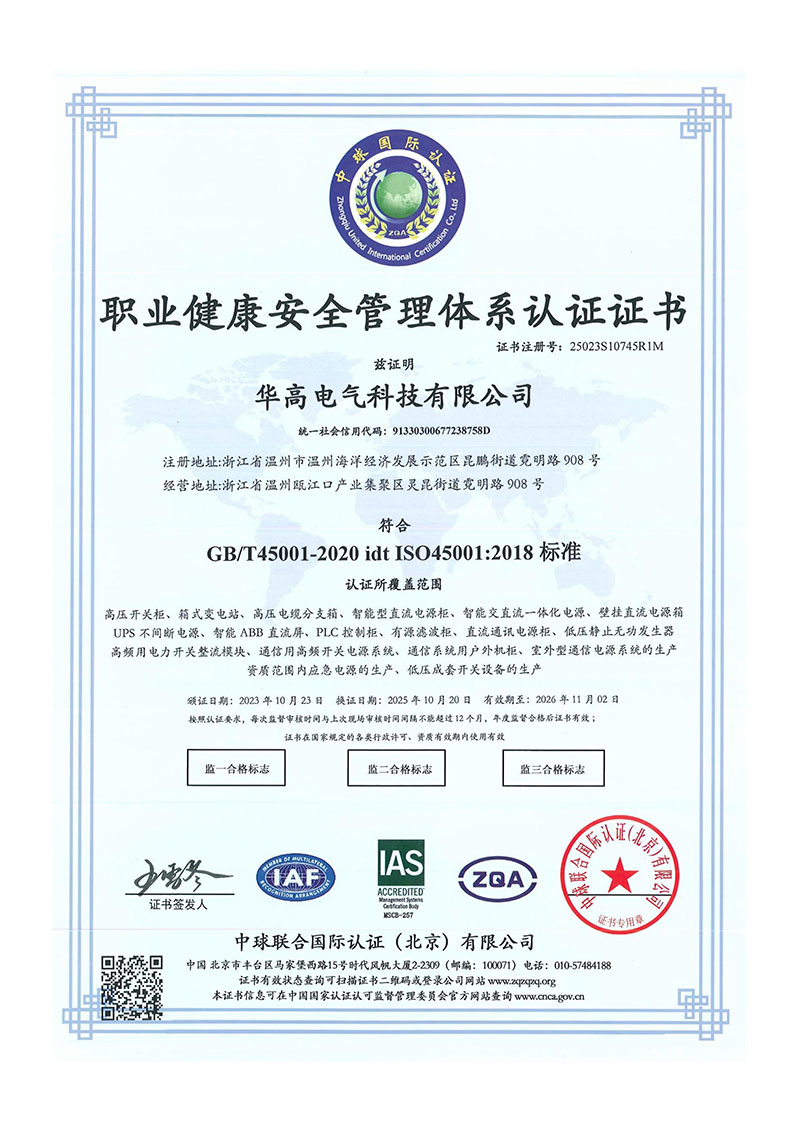

HAGOE heeft verkregen34+ nationale patentenen onderhoudt certificeringen en managementsystemen, waaronderISO9001, ISO14001, ISO45001, CCC, CE, CB en RoHS, afhankelijk van het toepasselijke product- en certificeringsbereik.
Voor internationale aanbestedingen kunnen technische documenten bestaan uit producthandleidingen, elektrische tekeningen, inspectierapporten, certificeringsdocumenten, paklijsten en installatie-instructies.
Voor telecom EPC-aannemers, distributeurs en systeemintegrators biedt HAGOE technische selectie, ontwerp van oplossingen op maat, offerteondersteuning, productietracking, inspectiedocumentatie, logistieke coördinatie en ondersteuning bij inbedrijfstelling op afstand.
Voor standaardselectie en basisstroomdistributieschema's kan het engineeringteam normaal gesproken een voorlopige configuratie en offerte verstrekken1 werkdag. Complexere maatwerkprojecten worden beoordeeld op basis van hun technische reikwijdte.
HAGOE Elektrisch Technologieco., Ltd.werd opgericht in2008in Wenzhou, Zhejiang, China, met productie- en engineeringcapaciteiten op het gebied van stroomdistributie, vermogenselektronica, nieuwe energie en intelligente energiesystemen.
Voor telecom-energiesystemen voor buiten omvat de productie de fabricage van kasten, elektrische assemblage, integratie van monitoringsystemen, inbedrijfstelling van het systeem en eindinspectie. De productiebasis is uitgerust metTRUMPF lasersnijmachines, AMADA CNC-buigmachines, geautomatiseerde revolverponsapparatuur, SMT-productielijnen en intelligente verouderingstestsystemen, samen met apparatuur voor EMC, IP-bescherming en milieutests.
Het bedrijf opereert onderISO9001, ISO14001 en ISO45001managementsystemen en ontwikkelt producten in overeenstemming met de toepasselijke GB- en IEC-vereisten. Projectspecifieke inspectierapporten, certificaten en technische documentatie kunnen naar wens van de klant worden geleverd.
DeH5GY-serie geïntegreerd gelijkstroomvoedingssysteem voor buitenkan worden aangepast voor telecomoperatoren, EPC-aannemers, distributeurs en systeemintegrators die een projectspecifieke configuratie vereisen.
Maatwerk kan dekking biedenkaststructuur, uiterlijk, logo, verpakking, distributieregeling, monitoringinterfaces, communicatieconfiguratie en geselecteerde elektrische componenten. HAGOE levert ook OEM/ODM-diensten voor internationale klanten en kan op maat gemaakte technische documentatie afstemmen op de geleverde apparatuur.
Ja. DeH5GY-serie5G Outdoor DC-voedingspaneel is speciaal ontworpen voor buitencommunicatie-energietoepassingen, waaronder5G, 4G, FTTx, datacommunicatie- en toegangsapparatuur. De48 V gelijkstroomarchitectuur, batterij-integratie, monitoring en bescherming van buitenkasten maken het geschikt voor de stroominfrastructuur op telecomlocaties.
De meegeleverde H5GY/H48S-configuratie-informatie omvat:200A en 300Asysteemconfiguraties. De uiteindelijke capaciteit moet worden geselecteerd op basis van de werkelijke DC-belasting, de uitbreidingsvereiste en het back-upontwerp van de batterij.
De systeemarchitectuur ondersteunt een batterijcompartiment en batterijbeheerfuncties. Het werkelijke batterijtype, de capaciteit en de hoeveelheid moeten worden bevestigd op basis van de vereiste back-uptijd en berekening van de projectbelasting.
Ja. Afhankelijk van de geselecteerde configuratie omvatten communicatie-interfacesTCP/IP, RS485, RS232en droge contacten. Bewakingsfuncties kunnen worden geconfigureerd voor het externe beheerplatform van het project.
Ja. De productconfiguratie ondersteuntAC-, DC- en signaalbliksembeveiliging, met B+C-overspanningsbeveiliging beschikbaar volgens de projectconfiguratie.
Ja. HAGOE biedtOEM/ODMen technisch maatwerk met betrekking tot kaststructuur, elektrische configuratie, bewakingsinterfaces, branding, verpakking en gerelateerde technische documentatie.
De meegeleverde configuratie specificeertIP55bescherming voor de buitenkast.
Ja. HAGOE biedt Engelstalige installatiehandleidingen, technische begeleiding op afstand en ondersteuning bij de inbedrijfstelling. Voor grotere of complexere projecten kan, afhankelijk van de projectomvang, ook ondersteuning op locatie worden geregeld.
Afhankelijk van de order- en projectvereisten kan HAGOE producthandleidingen, elektrische tekeningen, inspectierapporten, certificeringsdocumenten, paklijsten en andere technische documentatie leveren die nodig is voor de projectoplevering.
Ja. HAGOE legt geen universele verplichte MOQ op.Eén eenheidkunnen worden besteld voor standaardproducten, terwijl maatwerkprojecten worden geëvalueerd op basis van de gewenste configuratie.
HAGO is eenfabrikantgevestigd in Wenzhou, Zhejiang, China, gevestigd in2008. Het bedrijf integreert R&D-, productie-, test-, verkoop- en exportdiensten en beschikt over eigen productiefaciliteiten.
Voor producten die standaard op voorraad zijn, kan de verzending zo snel mogelijk worden geregeld3 werkdagenna betaling, afhankelijk van de voorraad. Voor standaard batchbestellingen is dit doorgaans vereist7–10 werkdagen, terwijl aangepaste bestellingen doorgaans vereist zijn15–30 werkdagen, afhankelijk van de configuratie en de complexiteit van het project.
