HAGOE GZDW DC-voedingspaneelbiedt betrouwbare DC-hulpvoeding voor substations, energiecentrales en industriële systemen, met 110V/220V-uitgang, modulair opladen en intelligente monitoring.
HAGOE GZDW DC-voedingspaneelis een geïntegreerd DC-hulpstroomsysteem ontworpen voor onderstations, energiecentrales, industriële faciliteiten en kritieke elektrische infrastructuur. Ontwikkeld doorHAGOE Elektrisch Technologieco., Ltd., een fabrikant van voedingsapparatuur, gevestigd in2008, deGZDW-seriecombineert AC/DC-conversie, batterijlaadbeheer, DC-distributie, isolatiebewaking en intelligente systeembewaking in één kast.
In tegenstelling tot een eenvoudige DC-oplaadkast is deGZDW-systeemis ontworpen als een complete gelijkstroomstroomoplossing. Het biedt stabiele gelijkstroom voor relaisbescherming, schakelapparatuur, automatiseringsapparatuur, communicatiesystemen en andere secundaire circuits die continue beschikbaarheid van stroom vereisen.
Het systeem ondersteunt meerdere batterijconfiguraties, waaronder:

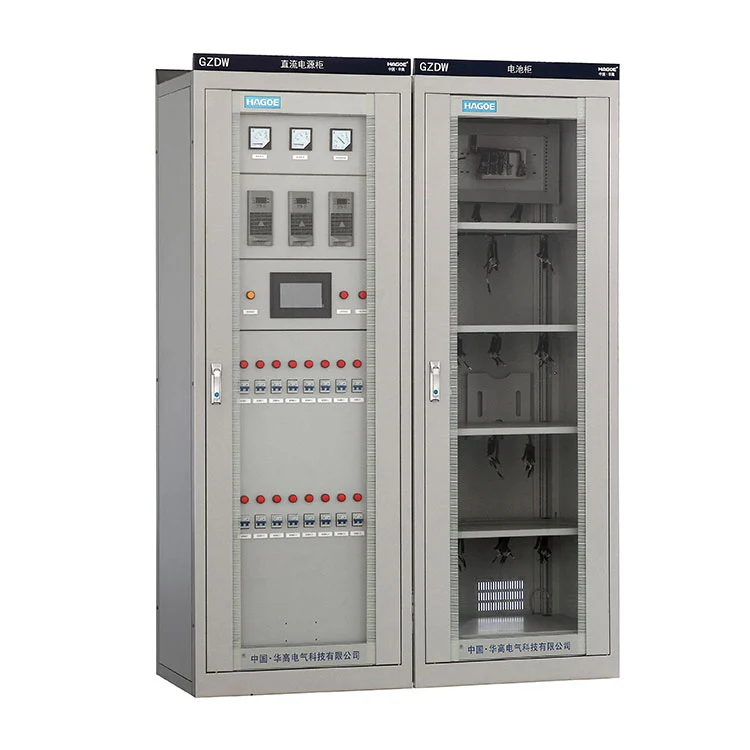

GZDW Loodzuur DC-voedingspaneel

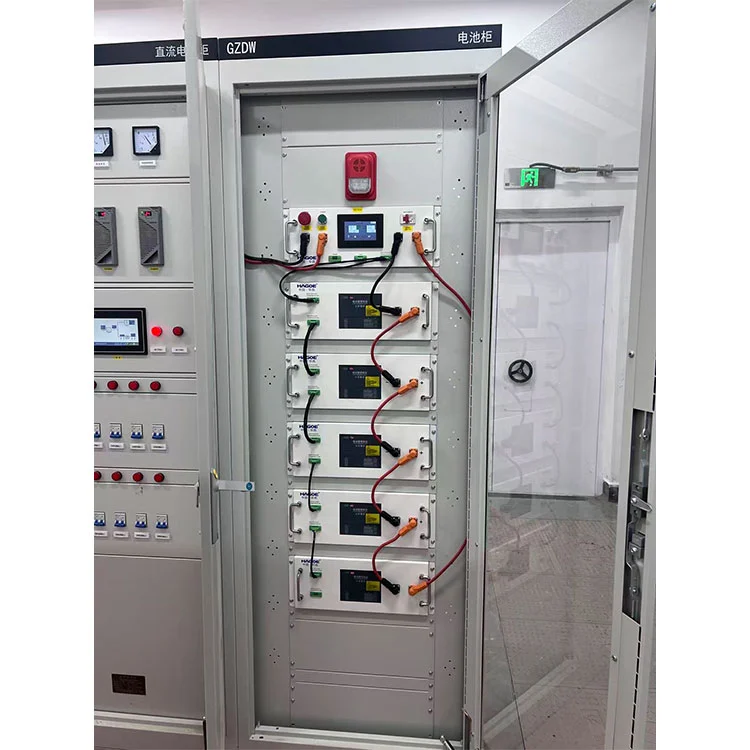

GZDW Lithium DC-voedingspaneel

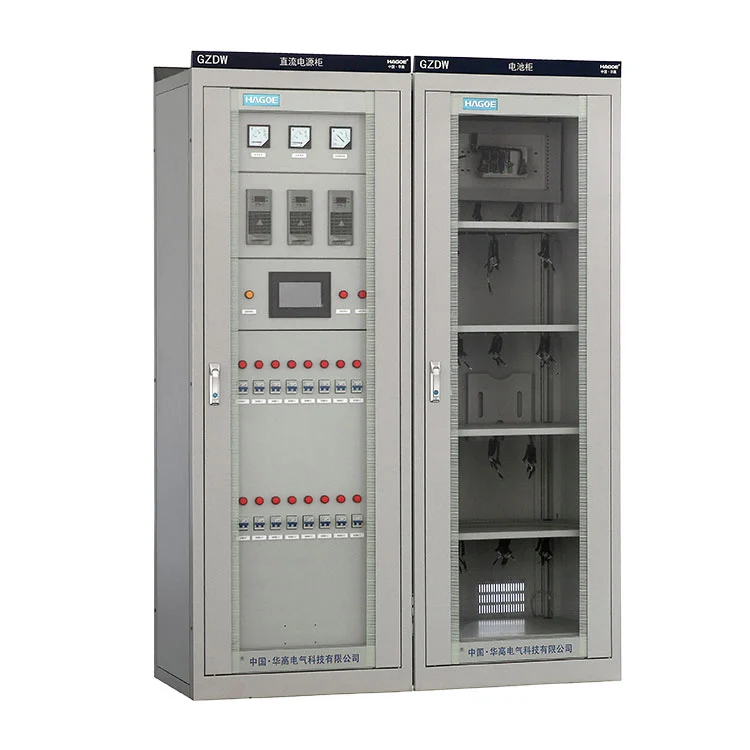

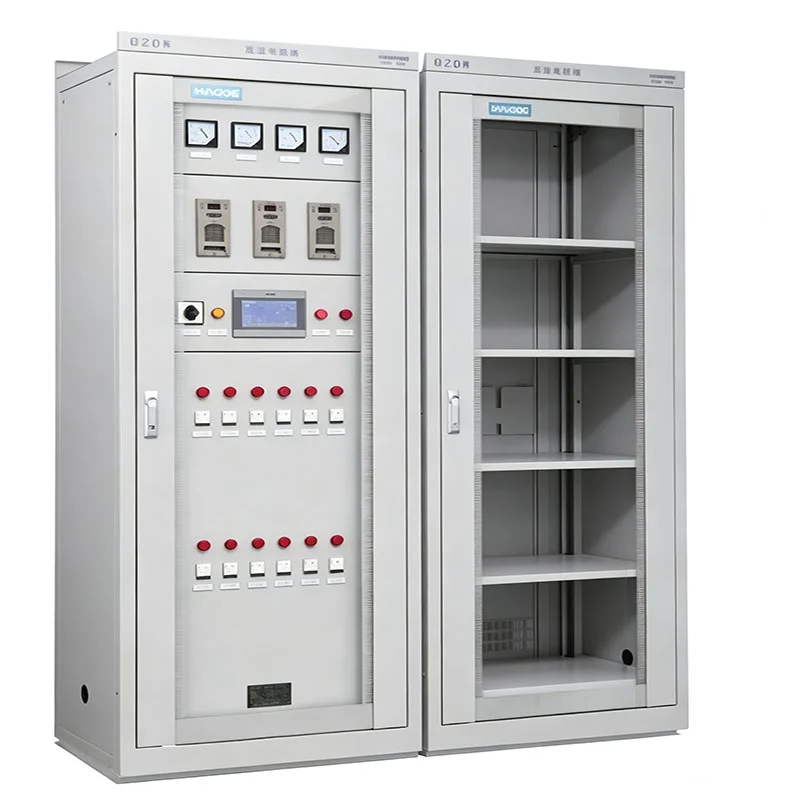

GZDW Ni-Cd DC-voedingspaneel
Het is ook configureerbaar als48V DC-oplaadkasten, 110V DC-oplaadkastenEn220V DC-oplaadkastenvolgens de spanningsvereisten van verschillende toepassingen.
Met modulaire laadeenheden, intelligente monitoring en meerdere communicatiemogelijkheden is deGZDW-seriebiedt een flexibel gelijkstroomplatform voor binnenlandse en buitenlandse EPC-projecten.
In moderne onderstations en industriële elektrische systemen heeft de betrouwbaarheid van gelijkstroomvoeding rechtstreeks invloed op de werking van beveiligingsrelais, onderbrekers en automatiseringsapparatuur.
DeGZDW DC-voedingspaneelintegreert de volgende functionele secties:
AC-ingang en gelijkrichting
Het systeem converteertAC380Vingangsvermogen in stabiele DC-uitgang via hoogefficiënte oplaadmodules. Meerdere laadmodules kunnen parallel werken om de redundantie en onderhoudsflexibiliteit te verbeteren.
Opladen en beheren van de batterij
Het systeem ondersteunt float-laden, equalizing-laden en batterijbeheerfuncties. Afhankelijk van de projectvereisten kunnen verschillende batterijtypen worden geselecteerd, waaronder loodzuur-, lithium- en Ni-Cd-batterijen.
DC-distributie
De DC-uitgang wordt gedistribueerd via onafhankelijke voedingscircuits met beveiligings- en bewakingsfuncties, waardoor betrouwbare stroom wordt geleverd voor secundaire apparatuur.
Systeemtoezicht
De intelligente bewakingseenheid registreert continu de bedrijfsomstandigheden, alarmen en historische gebeurtenissen, waardoor operators de systeemstatus en onderhoudsvereisten kunnen identificeren.
DeHG-E5(7 inch) enHG-E6(10,4 inch) monitoringsystemen vertegenwoordigen de evolutie van HAGOE van traditionele sleutelbediende DC-systemen naar intelligente industriële aanraakbedieningsplatforms.
Het monitoringsysteem ondersteunt verschillende DC-systeemarchitecturen:
Enkele accu met enkele lader, Enkele accu met dubbele laders, Dubbele accu's met enkele lader, Dubbele accu's met dubbele laders
Het industriële kleurenaanraakscherm biedt een duidelijkere interface voor bediening, parameterinstelling en foutanalyse.
De belangrijkste monitoringfuncties zijn onder meer:
Bewaking van laadmodules, accu-inspectie, bewaking van aftakkingsisolatie, bewaking van de schakelaarstatus, registratie van historische fouten, communicatiebeheer
Het systeem kan opslaanmeer dan 500.000 historische fout- en bedrijfsgegevens, die waardevolle gegevensondersteuning biedt voor onderhoudsanalyses.
Beschikbare communicatie-interfaces:
RS232
RS485
RJ45-ethernet
Optionele communicatieprotocollen omvatten:
MODBUS
IEC61850
CDT
Ondersteuning van verschillende gelijkstroomvoedingsvereisten
DeGZDW-seriekan worden geconfigureerd met verschillende batterijtechnologieën, afhankelijk van de toepassingsvereisten.
DeGZDW Loodzuur DC-voedingspaneelblijft een veelgebruikte configuratie voor conventionele onderstations en industriële toepassingen vanwege de volwassen technologie, stabiele prestaties en kostenvoordeel.
DeGZDW Lithium DC-voedingspaneelis geschikt voor projecten die een hogere energiedichtheid, minder onderhoudsvereisten en een compacte installatieruimte vereisen.
Batterijbeheersysteem (GBS) integratie kan worden overwogen volgens projectspecificaties.
DeGZDW Ni-Cd DC-voedingspaneelkan worden toegepast in veeleisende omgevingen waar een grote temperatuurtolerantie en een lange levensduur belangrijke factoren zijn.
HAGOE kan de juiste batterijconfiguratie aanbevelen op basis van spanningsniveau, installatieomgeving, bedrijfsomstandigheden en onderhoudsvereisten.
| Parameter | Specificatie |
|---|---|
| Nominale ingangsspanning | Wisselstroom 380V ±20% |
| Nominale frequentie | 50 Hz ±10% |
| Nominale uitgangsspanning | Gelijkstroom 110V / gelijkstroom 220V |
| Uitgangsspanningsbereik | Gelijkstroom 90–130 V / gelijkstroom 180–260 V |
| Oplaadmodules | HG-T, HG-Z, HG-F |
| Laadmodulestroom | 10A, 20A, 30A; 5A, 10A, 20A, 30Aafhankelijk van de module |
| Batterij-inspectiemodule | HG-X, maximaal 4 modules |
| Controle van de isolatie van vestigingen | HG-J, tot 16 modules |
| Omvormermodule | HG-N1K, 1K / 2K / 3K / 5K |
| Schakelwaardemodule | HG-K, tot 16 modules |
| Bewakingsweergave | HG-E57-inch /HG-E610,4 inch |
| Communicatie-interfaces | RS232 / RS485 / RJ45 |
| Communicatieprotocollen | MODBUS, IEC61850, CDToptioneel |
| Historische gegevens | Meer dan 500.000storings- en bedrijfsregistraties |
| Kastafmetingen | 800 × 600 × 2260 mm / 2360 mm |
| Kastconfiguratie | Niet-standaard afmetingen op aanvraag leverbaar |
Voor een projectspecifieke configuratie moeten de uiteindelijke laadcapaciteit, de batterijcapaciteit, het aantal voedingscircuits en bewakingsmodules worden bepaald op basis van de DC-belastingslijst en het systeemontwerp, in plaats van alleen te worden geselecteerd op basis van de nominale kastspecificaties.

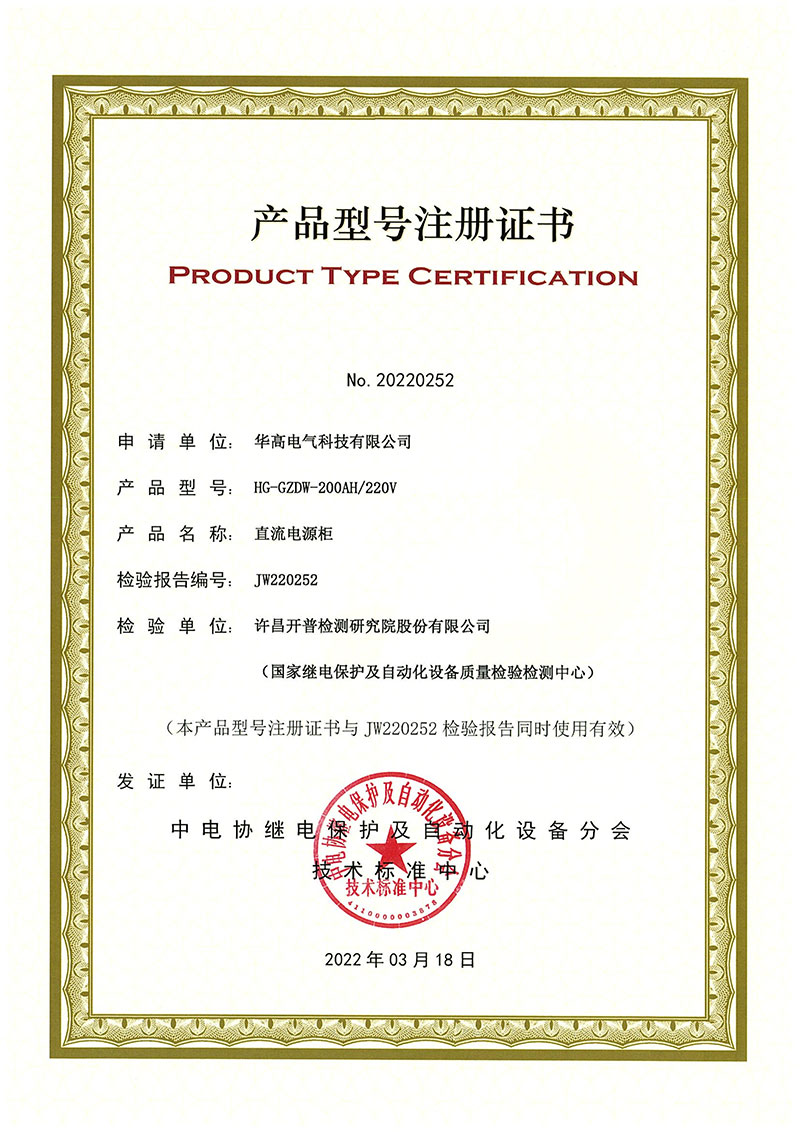

DeHG-GZDW-200AH/220V DC voedingspaneelis onderworpen aan typekeuring doorXuchang Kaipu Test- en Onderzoeksinstituut Co., Ltd.Het testmonster werd geïdentificeerd alsAC380V / DC220V / 40A, waarbij één eenheid ter test werd ingediend.
De test is uitgevoerd vanaf9 maart tot 14 maart 2022, onder rapport nr.JW220252. De test werd geclassificeerd als eentype proef, inclusief de testbasisDL/T 459-2017, Elektrische stroom DC-voedingsapparatuur, samen metGB/T 17626.18-2016voor het testen van de immuniteit van gedempte oscillatiegolven.
Volgens de conclusie van het rapport zijn de geteste itemsvoldeed aan de eisen van de toepasselijke testnormen.
| Item | Testrapportinformatie |
|---|---|
| Product | DC-voedingspaneel |
| Model | HG-GZDW-200AH/220V |
| Voorbeeldspecificatie | AC380V / DC220V / 40A |
| Monsterhoeveelheid | 1 eenheid |
| Rapportnr. | JW220252 |
| Testtype | Typetest |
| Testperiode | 9–14 maart 2022 |
| Teststandaard | DL/T 459-2017 |
| EMC-testbasis | GB/T 17626.18-2016 |
| Testlaboratorium | Xuchang Kaipu Test- en Onderzoeksinstituut Co., Ltd. |
| Testconclusie | Geteste artikelen voldeden aan de geldende eisen |
Dit rapport biedtmodelspecifiek testbewijsvoor de HG-GZDW-200AH/220V-configuratie en er kan naar worden verwezen tijdens technische evaluatie en projectaanbesteding. Het testrapport moet samen met de huidige productconfiguratie en projectspecifieke technische vereisten worden beschouwd.
Samenvatting van het testrapport
Het HG-GZDW-200AH/220V DC-voedingspaneel heeft in maart 2022 de typetest doorstaan bij Xuchang Kaipu Testing and Research Institute Co., Ltd. Alle geteste items voldeden aan de vereisten van DL/T 459-2017 en GB/T 17626.18-2016.
Rapportnummer JW220252 is beschikbaar voor technische referentie en projectaanbestedingsdocumentatie.
Gebouwd rond de ervaring van HAGOE met de productie van gelijkstroomapparatuur
HAGOE Elektrisch Technologieco., Ltd.werd opgericht in2008in Wenzhou, China, met productie-ervaring op het gebied van gelijkstroomvoedingskasten, geïntegreerde AC/DC-voedingssystemen, UPS-systemen, schakelapparatuur, onderstations en elektrische laagspanningsassemblages.
Voor GZDW-projecten omvat productie meer dan alleen kastmontage. De laadmodules, bewakingscomponenten, beveiligingsapparatuur, interne bedrading en DC-verdeelsecties moeten als één gecoördineerd systeem werken.
De kwaliteitscontrole van de productie omvat belangrijke fasen, waaronder:

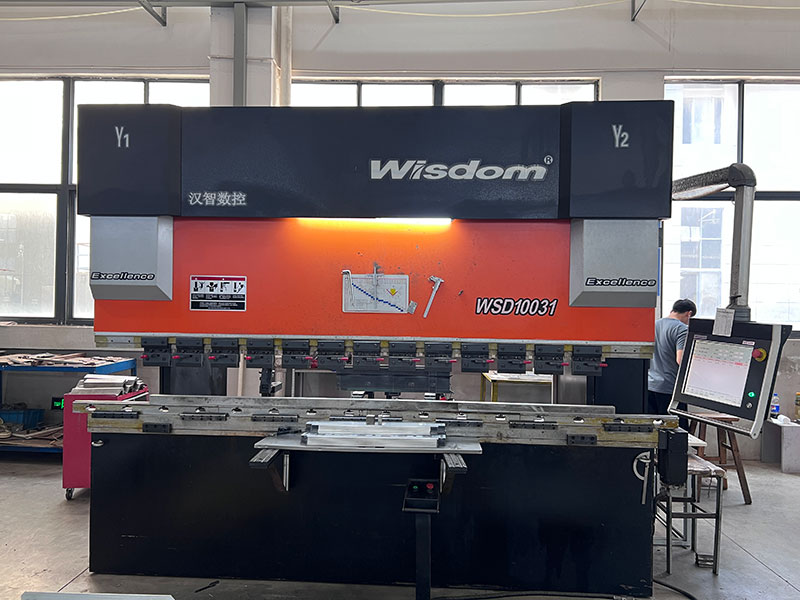

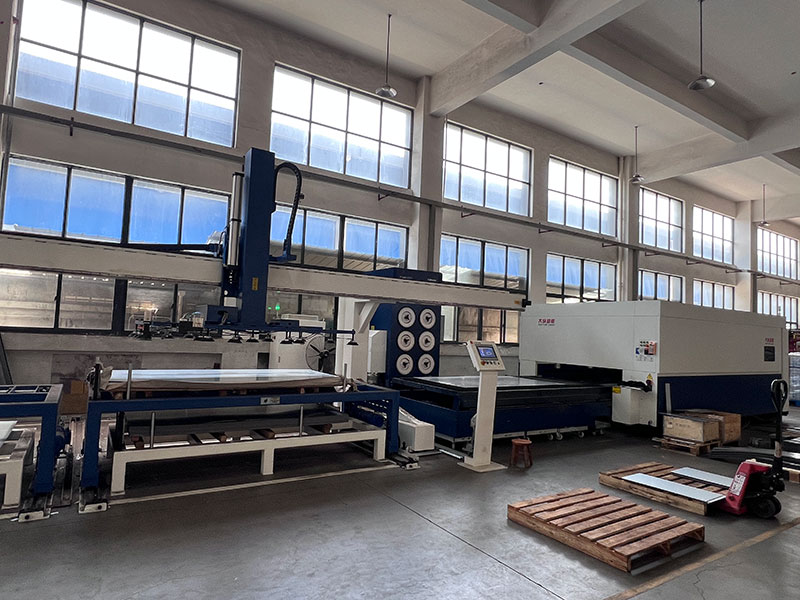

Maken en afwerken van kasten— Plaatbewerking, behuizingsmontage en oppervlaktebehandeling worden uitgevoerd volgens de goedgekeurde kasttekeningen.
Elektrische montage— Busbars, laadmodules, bewakingseenheden, beveiligingscomponenten en terminals worden geïnstalleerd volgens de goedgekeurde elektrische configuratie.
Verificatie van de bedrading— Interne bedrading, klemidentificatie en circuitaansluitingen worden vóór het testen gecontroleerd aan de hand van de goedgekeurde tekeningen.
Functionele inspectie— Laadfuncties, bewakingsinterfaces, alarmsignalen, communicatie-interfaces en relevante schakelfuncties worden geverifieerd volgens de projectvereisten.
HAGOE opereert onderISO9001:2015, ISO14001:2015EnISO45001:2018gecertificeerde managementsystemen. Het gecertificeerde productiebereik omvat gelijkstroomvoedingskasten en andere elektrische apparatuur, waardoor een gedocumenteerde kwaliteitsmanagementbasis voor projectproductie wordt geboden.
DeGZDW-serieis in de eerste plaats bedoeld voor toepassingen waarbij gelijkstroom beschikbaar moet blijven voor beveiligings-, besturings- en hulpapparatuur.
Het systeem kan gelijkstroomvoeding leveren voor relaisbeveiliging, werking van stroomonderbrekers, automatiseringsapparatuur, signalering en andere secundaire systemen.110V en 220V gelijkstroomconfiguraties dekken de algemene DC-spanningsvereisten voor onderstations.
Fabrieken, mijnen, metallurgische faciliteiten, chemische fabrieken en andere industriële locaties kunnen gebruik maken van deGZDW-systeemals speciale DC-voeding voor besturings- en beveiligingscircuits.
Spoorvervoer en andere infrastructuurprojecten kunnen gecentraliseerde gelijkstroom vereisen voor besturings-, signalerings- en communicatiegerelateerde apparatuur. Dankzij de modulaire monitoringarchitectuur kan het systeem worden geconfigureerd volgens de projectvereisten.
Voor toepassingen waarbij DC-systemen met een lagere spanning worden gebruikt, kan HAGOE overeenkomstige configuraties ontwikkelen, zoals48V DC-oplaadkasten, afhankelijk van de vereiste batterij- en oplaadspecificaties.
De uiteindelijke toepassingsconfiguratie is afhankelijk van de DC-belasting, de autonomievereiste van de batterij, de laadcapaciteit en het projectbeschermingsschema.
Bij het kiezen van een GZDW-leverancier draait het niet alleen om het verkrijgen van een kast met het juiste spanningslabel. Voor een ontwikkeld gelijkstroomsysteem moet de leverancier de relatie begrijpen tussen de lader, de accu, de gelijkstroomdistributie, de monitoring en de toepassing op locatie.
HAGOE produceert al bijna twintig jaar stroomvoorziening en elektrische apparatuur, waarbij het productassortiment gelijkstroomvoedingssystemen en aanverwante elektrische apparatuur omvat.
DeGZDW-platformkan worden geconfigureerd voor loodzuur-, lithium- of Ni-Cd-batterijsystemen, afhankelijk van de projectvereisten.
Laadmodules, batterijcapaciteit, voedingscircuits, bewakingsmodules, communicatie-interfaces en kastafmetingen kunnen worden gespecificeerd volgens het elektrische ontwerp van de klant.
DeHG-E5EnHG-E6monitoringsystemen bieden een geïntegreerde interface voor systeemsupervisie, historische gegevens en communicatie.
HAGOE kan werken op basis van klant-SLD's, laadlijsten en technische specificaties om op maat gemaakte configuraties en documentatie voor projectinkoop voor te bereiden.
HAGOE opereert onderISO9001, ISO14001EnISO45001gecertificeerde managementsystemen, ter ondersteuning van gecontroleerde productie en gedocumenteerde kwaliteitsprocedures.
HAGOE Elektrisch Technologieco., Ltd.
HAGOE, opgericht in 2008, is een professionele fabrikant van gelijkstroomvoedingssystemen, laagspanningsschakelapparatuur en aanverwante elektrische apparatuur. Met ISO 9001, ISO 14001 en ISO 45001 gecertificeerde managementsystemen biedt HAGOE betrouwbare stroomoplossingen voor onderstations, industriële faciliteiten en infrastructuurprojecten over de hele wereld.
DeGZDW-platformkan worden geconfigureerdloodzuur, lithium en Ni-Cdbatterij systemen. Bij de keuze van de batterij moet rekening worden gehouden met de DC-belasting, de vereiste back-uptijd, de omgevingstemperatuur, de onderhoudsomstandigheden en de projectspecificaties.
Ja. HAGOE kan configuraties leveren voor verschillende DC-systeemvereisten. De verstrekte gegevens hebben specifiek betrekking opDC110V en DC220V, terwijl48V DC-oplaadkastenkan worden ontworpen volgens de vereiste laad- en batterijspecificaties.
Een laadkast richt zich vooral op AC/DC-conversie en het opladen van de accu. DeGZDWis een geïntegreerd DC-voedingssysteem dat laadmodules, batterijen, DC-distributie, isolatiebewaking, batterij-inspectie, alarmen en systeemcommunicatie kan combineren.
Ja. De laadcapaciteit, batterijconfiguratie, voedingscircuits, bewakingsmodules, communicatiefuncties en kastafmetingen kunnen worden geconfigureerd volgens de eisen van het project.SLD, ladingslijst en technische vereisten.
Afhankelijk van de geselecteerde configuratie kan het monitoringsysteem laadmodules, batterijstatus, aftakkingsisolatie, schakelsignalen, alarmen en bedrijfsgegevens bewaken. Het kan ook communiceren met externe systemen viaRS232, RS485 of RJ45interfaces.
Ja.MODBUS, IEC61850 en CDTzijn beschikbaar als communicatieprotocolopties. De daadwerkelijke interface en het protocol moeten worden bevestigd volgens de SCADA- of automatiseringssysteemvereisten van de klant.
De laadcapaciteit moet worden bepaald op basis van de DC-belasting, batterijcapaciteit, vereiste oplaadtijd en systeemredundantie. HAGOE kan de juiste hoeveelheid laadmodules en stroomsterkte aanbevelen na beoordeling van de DC-belastingsgegevens van het project.
Voor een technische offerte omvat de nuttigste informatie deDC-systeemspanning, belastingslijst, batterijtype en -capaciteit, vereiste back-uptijd, aantal DC-feeders, monitoringvereisten en communicatieprotocol. EenSLDof technische specificatie verdient de voorkeur, indien beschikbaar.
