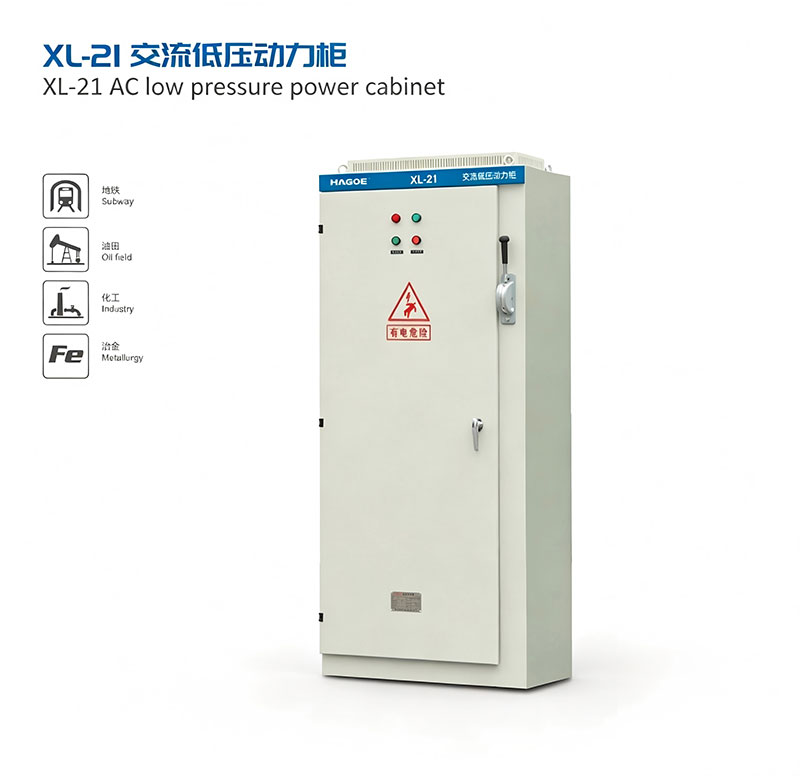

HAGO XL-21AC Panel Box is een laagspannings-AC-stroomdistributieoplossing ontworpen voor industriële, commerciële en infrastructuurtoepassingen. Met zijn koudgewalste stalen behuizing, koperen rail en modulaire componenten kan hij worden aangepast voor EPC-projecten, fabrieken, telecomstations en duurzame energiesystemen.

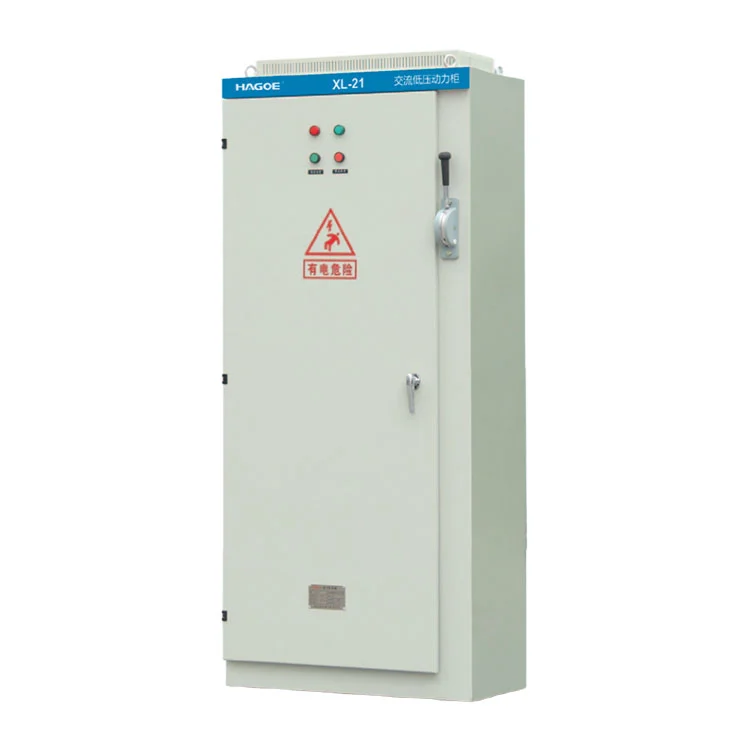

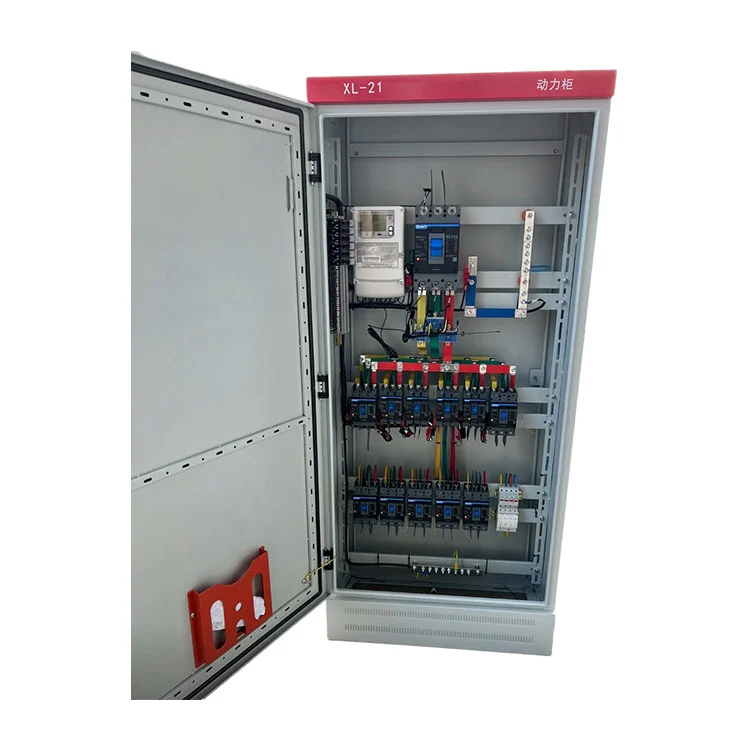

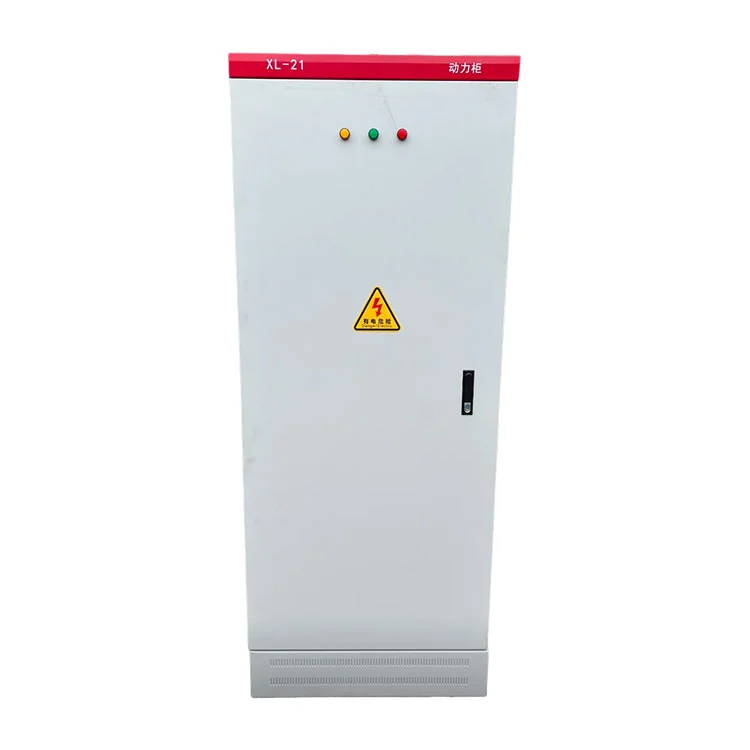

DeHAGO XL-21AC Panel Box is een laagspannings-AC-verdeelpaneel van het vaste type, ontworpen voor regionale en terminale stroomdistributie in fabrieken, commerciële gebouwen, telecomfaciliteiten, duurzame energiesystemen en hulpstroomtoepassingen.
Het panel ontvangt een vastgesteld220V eenfasigof380V driefasigAC-voeding en verdeelt de stroom naar meerdere uitgaande circuits via het inkomende beveiligingsapparaat, het koperen railsysteem en de stroomonderbrekers. Afhankelijk van de projectvereisten kan de interne montage omvattenMCCB's, MCB's, RCCB's, SPD's, meters en communicatiemodules.
De behuizing is vervaardigd uit koudgewalst staal met een gepoedercoate oppervlaktebehandeling. VerschillendN- en PE-railskan worden voorzien om een duidelijke neutrale en beschermende aarderegeling te behouden.IP30is geschikt voor standaard binneninstallaties, terwijlIP54/IP55configuraties kunnen worden gespecificeerd voor toepassingen die een hogere behuizingsbescherming vereisen.
De AC-paneelkast is niet beperkt tot een enkele vaste kastconfiguratie. HAGOE kan de behuizingsafmetingen, inkomende capaciteit, uitgaande circuithoeveelheid, kabelinvoeropstelling en componentselectie bepalen op basis van de wensen van de klant.enkellijnsdiagram (SLD), belastingslijst, installatievoorwaarden en technische specificatie.
Deze projectmatige configuratie maakt het product geschikt voorEPC-aannemers, elektrische systeemintegrators, industriële gebruikers en OEM-klanten die meer nodig hebben dan een kant-en-klare verdeelkast.
Het AC-stroomverdeelpaneel ontvangt de stroomopwaartse laagspannings-AC-voeding en distribueert deze via het hoofdbeveiligingsapparaat en het koperen railsysteem naar meerdere onafhankelijke uitgaande circuits.
Individuele circuits kunnen productieapparatuur, verlichtingssystemen, besturingsapparatuur, telecomapparatuur en andere hulpbelastingen voeden. Voor fabrieksprojecten kunnen de nominale waarden en hoeveelheden van de uitgaande circuits worden geselecteerd op basis van de apparatuurbelastingslijst.
Het paneel kan ook worden gebruikt als lokale AC-verdeeleenheid aan de uitgangszijde vanUPS-systemenofomvormers voor zonne-energie, op voorwaarde dat de elektrische parameters en beschermingseisen goed op elkaar zijn afgestemd.
Het paneel kan worden uitgerust metMCCB's, MCB'sen andere circuitbeveiligingsapparaten volgens het projectbeveiligingsschema. De hoofdinkomende onderbreker zorgt voor isolatie en bescherming voor de distributie-eenheid, terwijl uitgaande onderbrekers individuele circuits beschermen tegen overbelasting en kortsluiting.
RCCBbescherming kan worden toegevoegd waar aardlekbeveiliging vereist is. Componentmerken kunnen worden geselecteerd op basis van klantspecificaties, projectnormen en inkoopvereisten.
Voor huishoudelijke toepassingen zijn elektrische componenten van toepassingCCC-certificeringkan worden gespecificeerd. Voor exportprojecten kunnen Chinese of internationale merken worden geselecteerd op basis van de vereiste technische standaard.
De AC-verdeelkast kan afzonderlijk worden geconfigureerdN- en PE-railsom een duidelijke neutrale en beschermende aarderegeling te handhaven. De metalen behuizing is verbonden met het beschermende aardingssysteem als onderdeel van de aardingsconfiguratie van het paneel.
Voor telecomfaciliteiten, buitenstroomkasten, besturingssystemen en toepassingen voor hernieuwbare energie,SPDOverspanningsbeveiliging kan worden toegevoegd volgens de projectvereisten.
Het SPD-type en de configuratie moeten worden geselecteerd op basis van het elektrische systeem, de aardingsregeling, de installatieomgeving en de toepasselijke lokale normen.

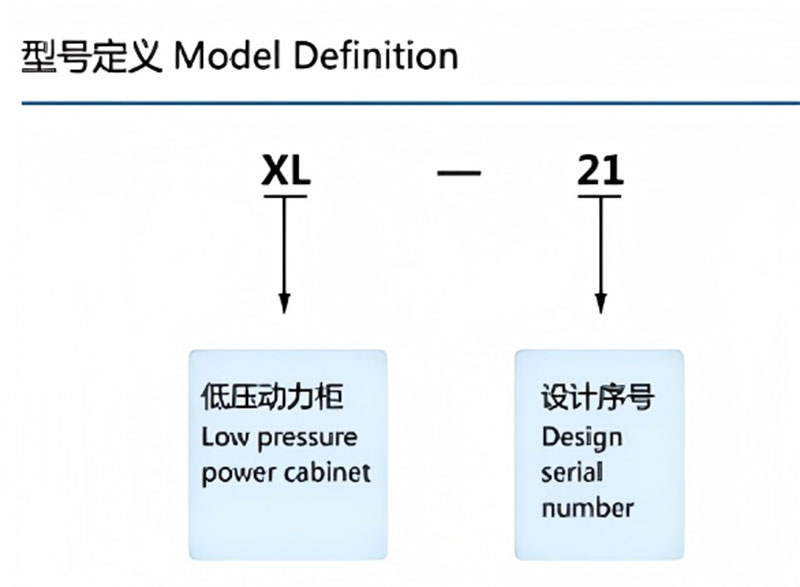

DeXL-21is een laagspanningswisselstroomdistributieapparaat en voert geen spanningstransformatie uit.
Ondersteuning voor standaardconfiguraties:
Het paneel moet worden geïnstalleerd in een elektrisch systeem waarin de voedingsspanning al tot stand is gebracht. Als spanningstransformatie of galvanische scheiding vereist is, kan HAGOE de bijbehorende transformator- of voedingsapparatuur afzonderlijk leveren.
Voor projecten waarbij elektrische gegevensverzameling vereist is, kan deXL-21kunnen voltmeters, ampèremeters, energiemeters of deHAGOE HG-ZJAC-bewakingsmodule.
Afhankelijk van de geselecteerde configuratie kan het monitoringsysteem parameters verzamelen, waaronder spanning, stroom, frequentie, vermogen en energieverbruik. MetRS485/MODBUScommunicatie waaraan de verzamelde gegevens kunnen worden gekoppeldGBS, SCADAof andere industriële monitoringplatforms.
Deze optie is geschikt voor fabrieken, telecomruimtes, automatiseringsfaciliteiten en andere installaties waar gecentraliseerde elektrische bewaking vereist is.
| Serienummer | Projecten | Eenheid | Gegevens |
|---|---|---|---|
| 1 | Nominale spanning van hoofdcircuit | V | wisselstroom 380 |
| 2 | Spanningswaarde hulpcircuit | V | AC220, 380 |
| 3 | Nominale frequentie | Hz | 50 |
| 4 | Nominale isolatiespanning | V | 660 |
| 5 | Nominale stroom | A | ≤800 |
Opmerking:Als de werkelijke bedrijfsomstandigheden de bovenstaande vereisten overschrijden, neem dan contact op met ons bedrijf voor technische bevestiging.
De AC-paneelkast kan worden gebruikt voor regionale stroomdistributie in productiewerkplaatsen, apparatuurruimten en hulpfaciliteiten. Het verdeelt de stroom van het stroomopwaartse laagspanningssysteem naar productieapparatuur, verlichting, bedieningselementen en hulpbelastingen.
Voor grotere fabrieksprojecten kunnen de nominale waarden en aantallen van uitgaande circuits worden geconfigureerd volgens de laadlijst van de apparatuur.
Voor telecomruimtes en buitencommunicatie-stroomkasten is deXL-21kan dienen als AC-ingang en aftakverdelingseenheid.
Hogere behuizingsbescherming,SPDen intelligente monitoring kan worden gespecificeerd op basis van de installatieomgeving en projectvereisten.
DeXL-21kan worden geïnstalleerd aan de AC-zijde van omvormers voor zonne-energie, aan de uitgangszijde vanUPS-systemenen andere ondersteunende distributiesystemen voor hernieuwbare energie.
Een juiste selectie van inkomende en uitgaande beveiligingsapparaten zorgt voor isolatie en circuitbescherming tussen stroomapparatuur en stroomafwaartse belastingen.
Voor projecten die extra AC-distributie vereisen, kan deXL-21kan compacte stroomafwaartse distributietaken uitvoeren.
Voor35 kV–500 kVonderstations en toepassingen met hogere stroomvereisten voor stationservices, levert HAGOE ook deHJP-serie AC-voedingspaneel, dat is gepositioneerd als een speciaal wisselstroomsysteem voor stationservice.
HAGOE Elektrisch Technologieco., Ltd.is gevestigd in Wenzhou, Zhejiang, China. Gevestigd in2008, houdt het bedrijf zich bezig met de ontwikkeling en productie van voedingssystemen, laagspanningsschakelaars en aanverwante elektrische apparatuur.
HAGOE heeft een maatschappelijk kapitaal vanRMB 21 miljoen, een personeelsbestand van50–99 medewerkersEn34 patenten.

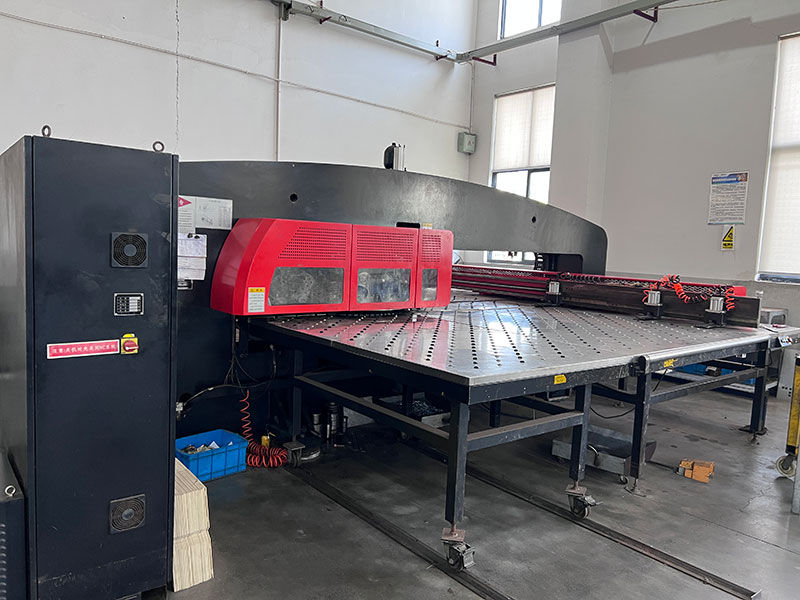

De productie van AC-paneelkasten omvat belangrijke processen, waaronder de fabricage van plaatmetaal, poedercoating, verwerking van koperen rails, installatie van elektrische componenten, bedrading en eindinspectie.
Door deze processen binnen het productiesysteem van HAGOE te handhaven, kan het bedrijf kastafmetingen en interne configuraties aanpassen aan klanttekeningen en projectstuklijsten, in plaats van kopers te beperken tot vaste standaardconfiguraties.
ElkXL-21paneel ondergaat routinematige fabrieksinspectie vóór verzending. Afhankelijk van de configuratie en projectvereisten kan de inspectie isolatieweerstand, diëlektrische weerstand, werking van de onderbreker, bedradingsverificatie en functionele controles omvatten.
Relevante documenten zoals bedradingsschema's, testrapporten en projectdocumentatie kunnen worden geleverd volgens de ordervereisten ter ondersteuning van installatie, inbedrijfstelling en onderhoud.

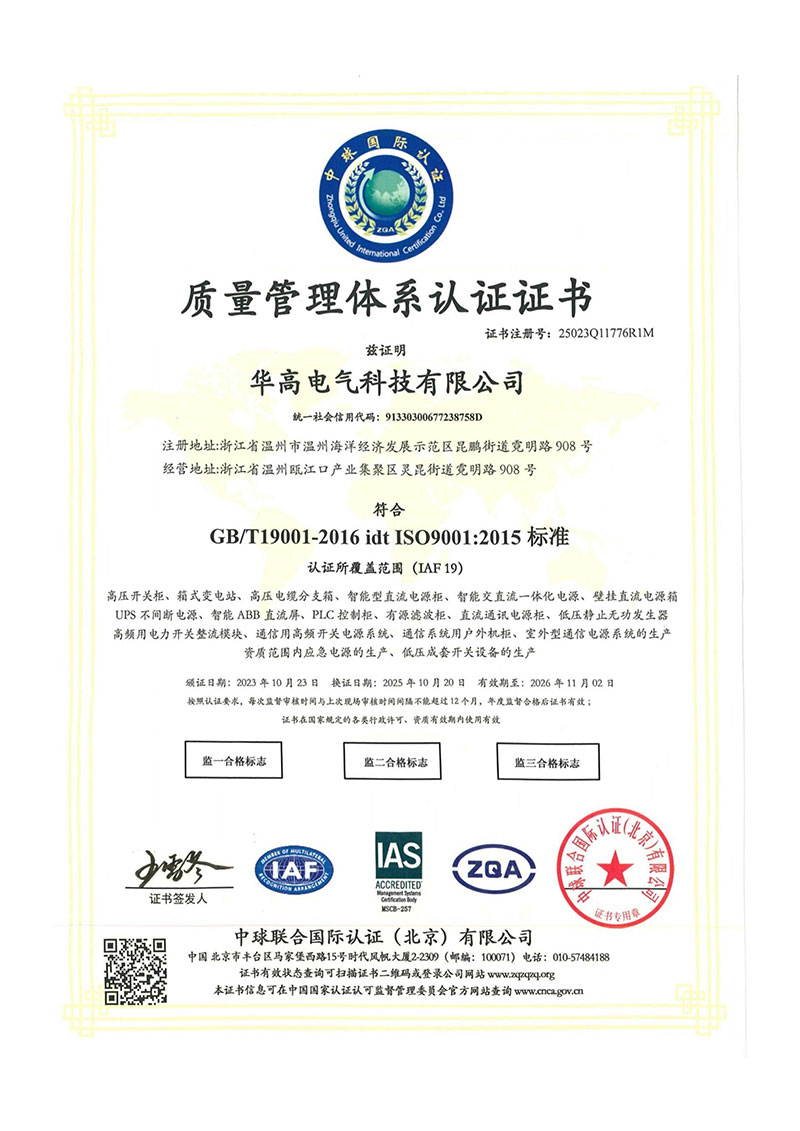

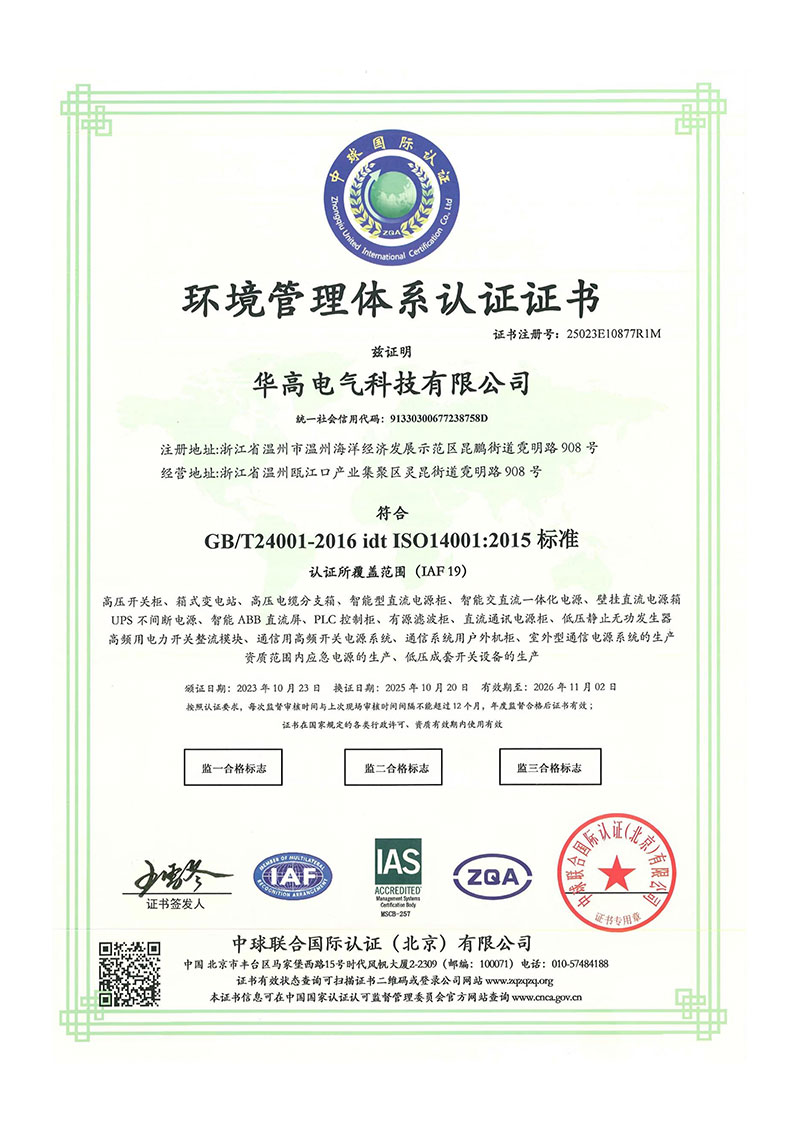

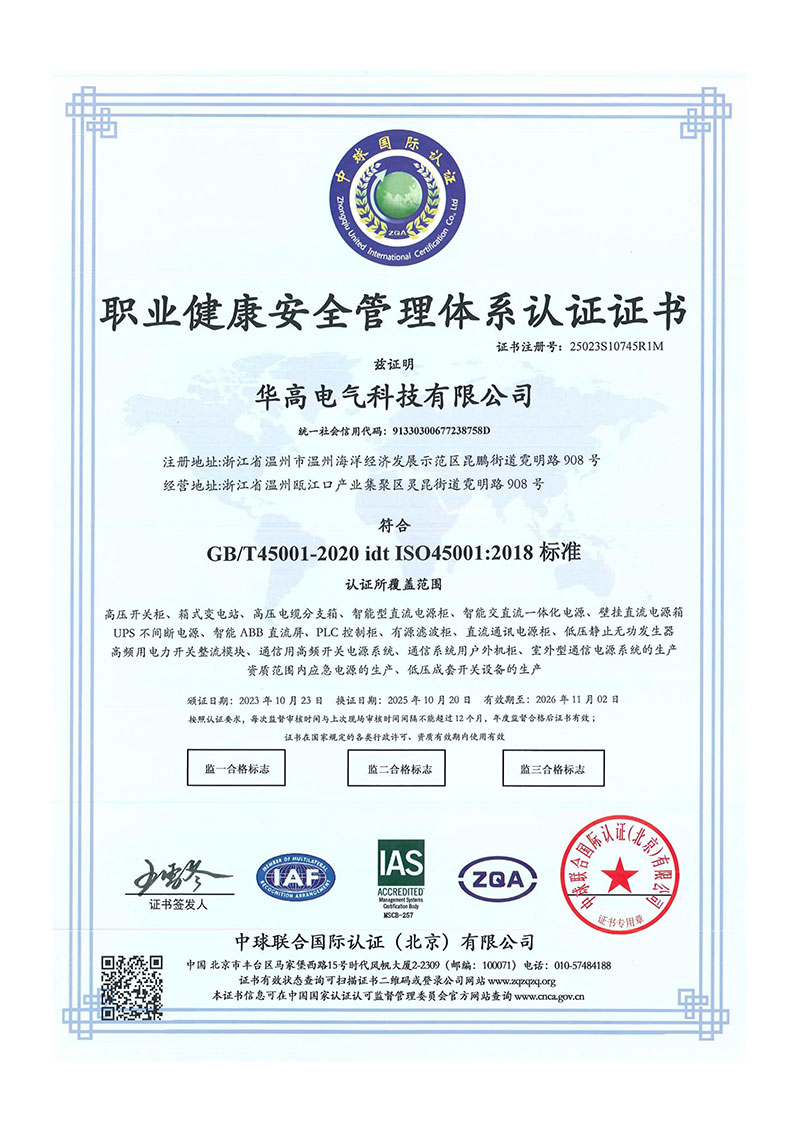

HAGOE ELEKTRISCHE TECHNOLOGIE CO., LTD.hanteert gecertificeerde managementsystemen voor kwaliteitsmanagement, milieumanagement en gezondheid en veiligheid op het werk.
De huidige managementsysteemcertificeringen van het bedrijf omvatten:
Het gecertificeerde toepassingsgebied omvat de productie van DC-voedingskasten, AC/DC geïntegreerde voedingssystemen, UPS-systemen, schakelapparatuur, onderstations, PLC-schakelkasten, communicatievoedingssystemen en laagspanningsschakelapparatuur.
Voor wisselstroompaneelprojecten kunnen individuele elektrische componenten worden geselecteerd met van toepassing zijndeCCC-certificeringof andere door de klant gespecificeerde nalevingsvereisten. De certificeringsstatus van het volledige paneel moet worden bevestigd aan de hand van de daadwerkelijke productconfiguratie en relevante certificeringsdocumenten.
DeXL-21is ontworpen voorOEMEnEPCklanten die distributieapparatuur kopen volgens specifieke projectvereisten.
HAGOE kan het paneel configureren op basis van de wensen van de klant:
Aanpassingen kunnen bestaan uit de afmetingen van de behuizing, de richting van de kabelinvoer, het vermogen van de hoofdschakelaar, het aantal uitgaande circuits, de specificatie van de koperen rail, meters,SPD, RCCB, communicatiemodules, behuizingskleur en naamplaatjeinformatie.
Voor buitenlandse projecten kan HAGOE ook neutrale branding, klantbranding, meertalige labels en technische documentatie verzorgen.
Standaard exportverpakkingen kunnen rekfolie, beschermende hoekbeschermers en houten kratten bevatten om het risico op schade aan de behuizing en het oppervlak tijdens transport te verminderen.
Voor bulkprojecten bedraagt de typische productiedoorlooptijd ongeveer15–25 werkdagenna bevestiging van de technische tekening. De werkelijke doorlooptijd is afhankelijk van de paneelconfiguratie, de bestelhoeveelheid, de beschikbaarheid van componenten en het technische goedkeuringsschema.
HAGOE ondersteunt internationale handelstermen zoalsFOBEnCIFen kan gedeeltelijk leverenCKD/SKDmontageondersteuning voor buitenlandse projecten indien nodig.
VoorEPC-aannemers, systeemintegrators en industriële eindgebruikers raadt HAGOE aan om tijdens de offerteaanvraagfase de volgende informatie te verstrekken:
Na ontvangst van de technische informatie kan HAGOE de bijbehorende paneelconfiguratie voorbereiden en GA-tekeningen, lijsten met belangrijke componenten, technische specificaties en commerciële offertes verstrekken.
De productie begint na bevestiging van de technische tekening, gevolgd door fabrieksinspectie en testen volgens de toepasselijke productconfiguratie en projectvereisten.
DeHAGO XL-21is een configureerbaar laagspannings-AC-verdeelpaneel dat is ontworpen op basis van werkelijke projectvereisten in plaats van op basis van een vaste, generieke doosconfiguratie.
Het is gepositioneerd voor regionale en terminale AC-distributie in fabrieken, telecomfaciliteiten, duurzame energiesystemen, commerciële gebouwen en industriële hulpstroomsystemen.
Voor toepassingen die een speciaal AC-stroomsysteem voor stationservice vereisen, met name onderstationprojecten, biedt HAGOE deHJP-serie AC-voedingspaneelals een stationserviceoplossing op een hoger niveau.
Met productie-ervaring die teruggaat tot2008, een productiebasis in Wenzhou,ISO9001/14001/45001managementsystemen en een breder scala aan producten voor stroomvoorziening en laagspanningsschakelapparatuur, biedt HAGOE technisch maatwerk en OEM-ondersteuning voor binnenlandse en internationale projectkopers.
De classificatie moet gebaseerd zijn op de werkelijke belastingslijst, maximale bedrijfsstroom, toekomstige uitbreiding, kabelcapaciteit en beschermingscoördinatie – en niet alleen op de totale aangesloten belasting. HAGOE kan de inkomende stroomonderbreker, stroomrail en uitgaande circuits naar wens configurerenSLDen projectbelastingvereisten.
Ja. HAGOE configureert het paneel volgens het projectSLD, ladingslijst, installatieruimte en technische specificatie. Afmetingen behuizing, nominale stroomonderbrekers, uitgaande circuits, kabelinvoer, meters,SPD, RCCBen communicatiemodules kunnen worden aangepast.
Het uitschakelvermogen van de onderbreker moet overeenkomen met de verwachte kortsluitstroom op het installatiepunt. Typische configuraties kunnen gebruiken4 kA, 6 kAof10kAonderbrekers, maar de definitieve selectie moet worden bevestigd op basis van de elektrische ontwerp- en beveiligingsvereisten van het project.
De AC-paneelkast is voornamelijk ontworpen voor regionale en terminal-AC-distributie op laagspanning in fabrieken, gebouwen, telecom- en UPS-systemen. DeHJP-serieis gepositioneerd als een station-service wisselstroomsysteem voor onderstations en industriële faciliteiten, met functies zoals dual-source overdracht en station-service distributie.
Ja. DeXL-21kan worden geconfigureerd metSPD, RCCB, energiemeters en deHAGOE HG-ZJmonitoringmodule.RS485/MODBUSEr is communicatie beschikbaar voor het verbinden van elektrische gegevensGBS, SCADAof andere monitoringsystemen.
Ja, afhankelijk van de elektrische en mechanische omstandigheden van de bestaande kast. HAGOE kan de originele afmetingen, specificaties van de stroomonderbrekers, kabelinvoerposities, aantal circuits enSLDom te bepalen of een directe vervangende of aangepaste kast nodig is.
De productiemanagementsystemen van HAGOE zijn gecertificeerd volgensISO9001:2015, ISO14001:2015EnISO45001:2018. Individuele elektrische componenten kunnen ook worden geselecteerd met van toepassingCCC-certificering. Certificering voor het volledige paneel moet worden bevestigd volgens de daadwerkelijke configuratie.
Geef voor een nauwkeurige prijsopgave de systeemspanning/frequentie op,SLD, belastingslijst, inkomende capaciteit, uitgaande circuitvereisten, installatiemethode, IP-classificatie en voorkeurscomponentmerken. HAGOE kan vervolgens de juiste configuratie, tekeningen, stuklijst en offerte opstellen.
