Het AC-voedingspaneel kan worden geconfigureerd met dubbele AC-inkomende voedingen wanneer het project een alternatieve bron voor hulpbelastingen vereist. Afhankelijk van het besturingsschema kan automatisch of handmatig worden gekozen, waarbij waar nodig mechanische en elektrische vergrendeling zijn ingebouwd om een ongepaste gelijktijdige sluiting te voorkomen. De overdrachtslogica, inkomende classificatie en besturingsopstelling worden bevestigd volgens de elektrische projecttekeningen en belastingsvereisten.
Het uitgaande gedeelte kan worden uitgerust met stroomonderbrekers die zijn geselecteerd op basis van de belastingskarakteristieken en beveiligingsvereisten. Hierdoor is afzonderlijke aftakkingsbeveiliging mogelijk voor hulpbelastingen zoals beveiligingsapparatuur, automatiseringssystemen, communicatieapparatuur en verlichting. Inkomende capaciteit, onderbrekerwaarden, aantal uitgaande circuits en uitschakelcapaciteit moeten worden geselecteerd op basis van het belastingsschema van het project en de beschikbare kortsluitparameters, in plaats van een vaste configuratie te gebruiken.
Afhankelijk van de monitoringvereisten kan de HJP-serie digitale meters bevatten voor het meten van driefasige spanning, stroom, frequentie en arbeidsfactor. Voor projecten die verbinding vereisen met een toezichthoudend monitoringsysteem,RS485- en MODBUS-communicatiekan worden geconfigureerd met compatibele bewakingsapparaten. De beschikbare communicatiefuncties zijn afhankelijk van de geselecteerde meter en de algehele systeemarchitectuur.
Het AC-stroomverdeelpaneel uit de HJP-serie kan worden geconfigureerd met overspanningsbeveiligingsapparaten, alarmindicatoren en gerelateerde beschermende componenten volgens het elektrische ontwerp van het project. De uiteindelijke beveiligingsregeling moet worden bepaald op basis van de systeemspanning, aardingsconfiguratie, belastingskarakteristieken en toepasselijke lokale normen om compatibiliteit tussen de beveiligingsapparatuur en het elektrische systeem te garanderen.
| Technische parameter | Specificatie |
|---|---|
| Nominale spanning | 380/220 V AC ±20% |
| Nominale frequentie | 50 Hz / 60 Hz |
| Aantal AC-ingangslijnen | 1 of 2 |
| Isolatiespanning | 1000 V |
| Geschatte kortstondige weerstandsstroom | >40 kA (RMS) |
| Nominale piekstroom | 100 kA |
| Beschermingsgraad | IP30 of hoger |
| Paneelstructuur | PK-10-type |
| Kastafmetingen (B × D × H) | 800 × 600 × 2260 mm of 2360 mm |
De selectie van AC-voedingspanelen moet gebaseerd zijn op de inkomende voedingsopstelling, laadcapaciteit, uitgaande circuits, beveiligingsvereisten en monitoringarchitectuur. Voor hulpsystemen van onderstations die een alternatieve bron vereisen, kunnen dubbele inkomende leveringen met automatische overdracht worden overwogen.
Voor algemene industriële distributie kan de inkomende en uitgaande configuratie worden geselecteerd op basis van de aangesloten belastingen.
Voorafgaand aan de offerte kan HAGOE de offerte van de klant beoordelenenkellijnsdiagram, belastingsschema, nominale spanning, inkomende voedingsopstelling, aantal uitgaande circuits, kastafmetingen en monitoringvereistenom de vereiste configuratie tot stand te brengen.
De HJP-serie is ontworpen voor elektrische en industriële toepassingen die hulpstroomdistributie vereisen.
Inonderstations en elektriciteitscentraleskan het stationservicebelastingen leveren, waaronder beschermings-, automatiserings-, communicatie-, besturings- en verlichtingsapparatuur.
Inindustriële productiefaciliteitenHet kan worden gebruikt in controlekamers, MCC-kamers en andere laagspanningsverdeelruimtes.
Vooroverzeese EPC-projectenDe kastconstructie, elektrische componenten en bewakingsfuncties kunnen worden aangepast aan de lokale elektrische vereisten en goedgekeurde projecttekeningen.
China HAGOE Electric is een gekwalificeerde leverancier van State Grid Corporation of China, China Southern Power Grid en Guangdong Power Grid. De producten van het bedrijf zijn geslaagd voor de relevante State Grid-certificeringen en zijn met succes geselecteerd via aanbestedingsprojecten georganiseerd door elektriciteitsnetsystemen. HAGOE Electric levert hoogwaardige, stabiele en betrouwbare producten voor de wederopbouw, upgrade en elektriciteitsveiligheid van het elektriciteitsnet.
HAGOE verzorgt projectmatig maatwerk voorEPC-aannemers, buitenlandse distributeurs, integrators van elektrische systemen en industriële gebruikers. Afhankelijk van de bevestigde technische vereisten kan de HJP-serie worden aangepast wat betreft kastafmetingen, inkomende opstelling, uitgaande circuits, onderbrekers en meters, bewakingsmodules, communicatie-interfaces, railconfiguratie, kabelinvoer en OEM-naamplaatjes.
Voor overzeese projecten kan HAGOE ook coördinerentechnische documentatie, exportverpakkingen, meertalige etikettering en internationale logistieke ondersteuningvolgens de overeengekomen leveringsomvang.

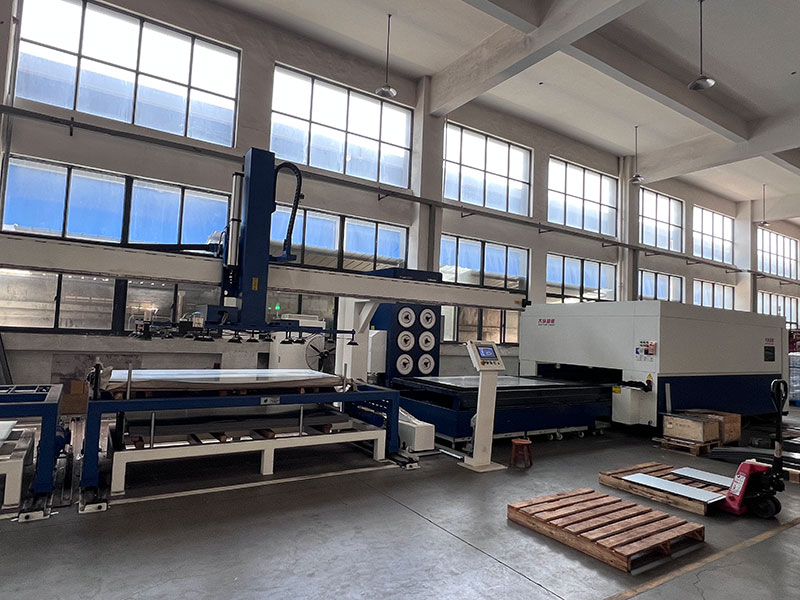

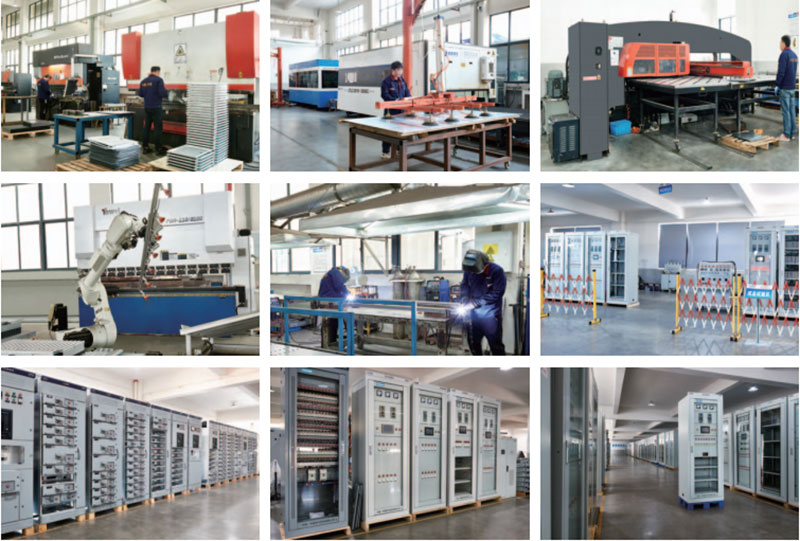

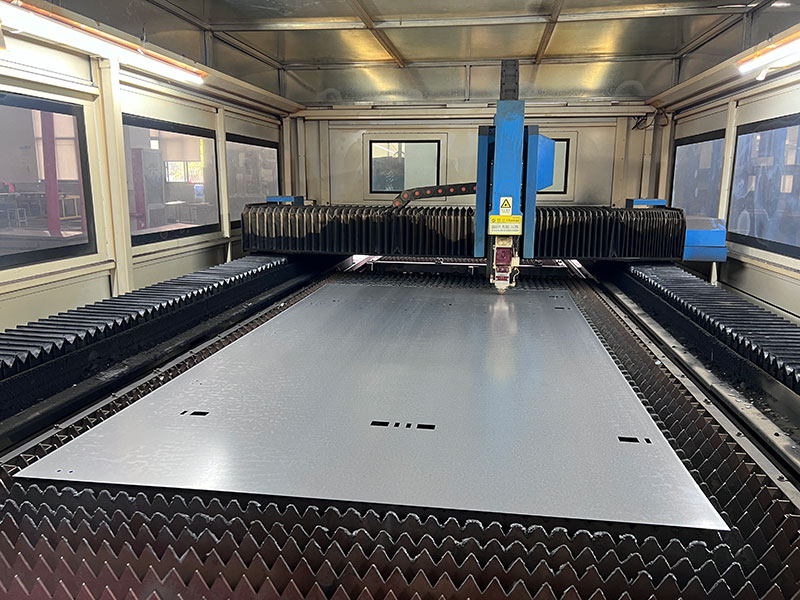

HAGOE integreert R&D, plaatwerkproductie, elektrische assemblage en producttesten binnen zijn productiesysteem. De productiebasis is uitgerust met lasersnijmachines van TRUMPF, AMADA CNC-buigmachines, CNC-revolverponsmachines en precisieschaarapparatuur voor de fabricage van elektrische kasten. De assemblageprocessen omvatten de constructie van kasten, verwerking van railsystemen, elektrische bedrading en installatie van componenten, gevolgd door toepasselijke elektrische prestatie-inspecties vóór verzending.
Voor het AC-voedingspaneel uit de HJP-serie richt de kwaliteitscontrole zich op kastconstructie, rail- en bedradingswerk, installatie van componenten, beveiligingsfuncties en elektrische prestaties. HAGOE exploiteert ook intelligente verouderingstestsystemen, testapparatuur voor elektrische prestaties, EMC-testsystemen, testkamers met hoge en lage temperatuur en IP-testapparatuur. Er worden passende testprocedures toegepast, afhankelijk van het producttype en de projectvereisten.
De productiemanagementsystemen van HAGOE zijn gecertificeerd volgensISO 9001:2015, ISO 14001:2015 en ISO 45001:2018. Het ISO 9001 Kwaliteitsmanagementsysteem certificaat isNr. 25023Q11776R1M, het ISO 14001 Milieumanagementsysteem certificaat isNr. 25023E10877R1Men het ISO 45001 Arbomanagementsysteemcertificaat isNr. 25023S10745R1M.
Het gecertificeerde toepassingsgebied omvat producten zoals DC-voedingskasten, AC/DC geïntegreerde voedingssystemen, UPS-systemen, schakelapparatuur, PLC-schakelkasten, communicatievoedingssystemen en laagspanningsschakelapparatuur.
Voor specifieke HJP-configuraties is toepasselijke documentatie zoalsCCC-, CE-, CB-, RoHS- of producttestrapportenkan worden geleverd volgens de daadwerkelijke configuratie en vereisten van de bestemmingsmarkt.
HAGOE bereidt exportverpakkingen voor op basis van de kastafmetingen, transportmethode en bestemmingsvereisten. Standaardbescherming kan rekfolie, hoekbescherming en houten kratten omvatten, waarbij de uiteindelijke verpakkingsstructuur wordt bevestigd volgens de bestel- en verzendingsvoorwaarden.
Overzeese bestellingen kunnen worden geleverd onderFOB- of CIF-voorwaarden, samen met exportdocumenten, technische handleidingen, bedradingsschema's en meertalige productlabels. Gedeeltelijke CKD-levering kan ook worden besproken voor projecten die assemblage in het buitenland vereisen, waar de technische reikwijdte dit toelaat.
De definitieve doorlooptijd moet daarna worden bevestigdtekeningen, technische specificaties, componentconfiguratie en bestelhoeveelheidzijn afgerond.
HAGOE Electric Technology Co., Ltd. werd opgericht in2008en heeft langetermijncapaciteiten ontwikkeld op het gebied van R&D en productie van voedingssystemen, laagspanningsdistributieapparatuur, industriële automatiseringsapparatuur en nieuwe elektrische energieproducten.
Het bedrijf houdt34 geautoriseerde nationale patenten, beheert productieapparatuur, waaronder lasersnijmachines van TRUMPF en AMADA CNC-buigmachines, en onderhoudt testmogelijkheden op het gebied van elektrische prestaties, EMC, veroudering, omgevingsomstandigheden en IP-bescherming.
De managementsystemen zijn gecertificeerd volgensISO 9001, ISO 14001 en ISO 45001, terwijl zijn producten en diensten klanten in China bereikenmeer dan 30 landen en regio'sin het buitenland.
Voor EPC-aannemers, distributeurs en industriële gebruikers die AC-voedingspanelen uit de HJP-serie aanschaffen, kan HAGOE een geïntegreerd leveringsproces bieden dattechnische configuratie, productaanpassing, productie, kwaliteitsinspectie en exportlevering.
Productspecifieke prestaties, certificering en projectreferenties kunnen worden geverifieerd op basis van de daadwerkelijke configuratie en ondersteunende technische documentatie.

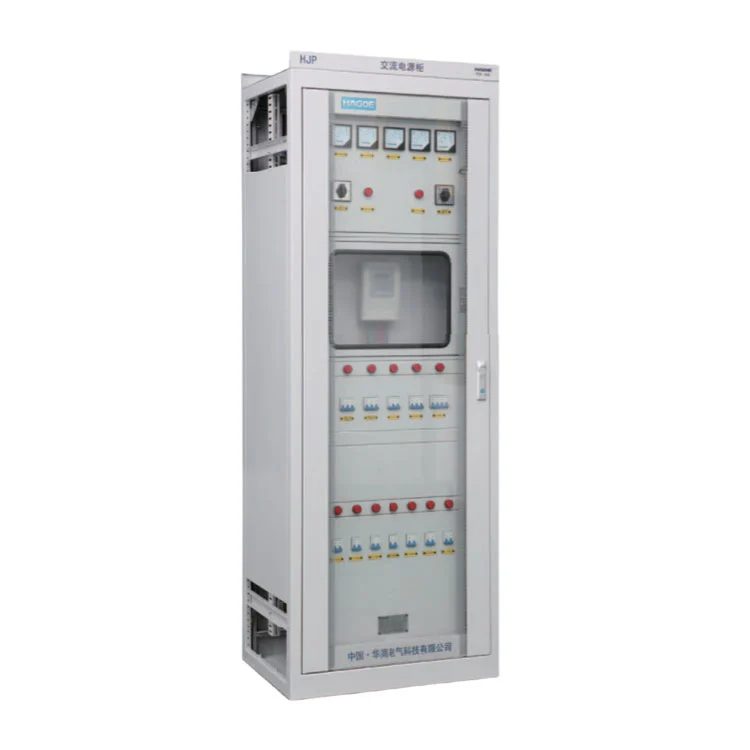

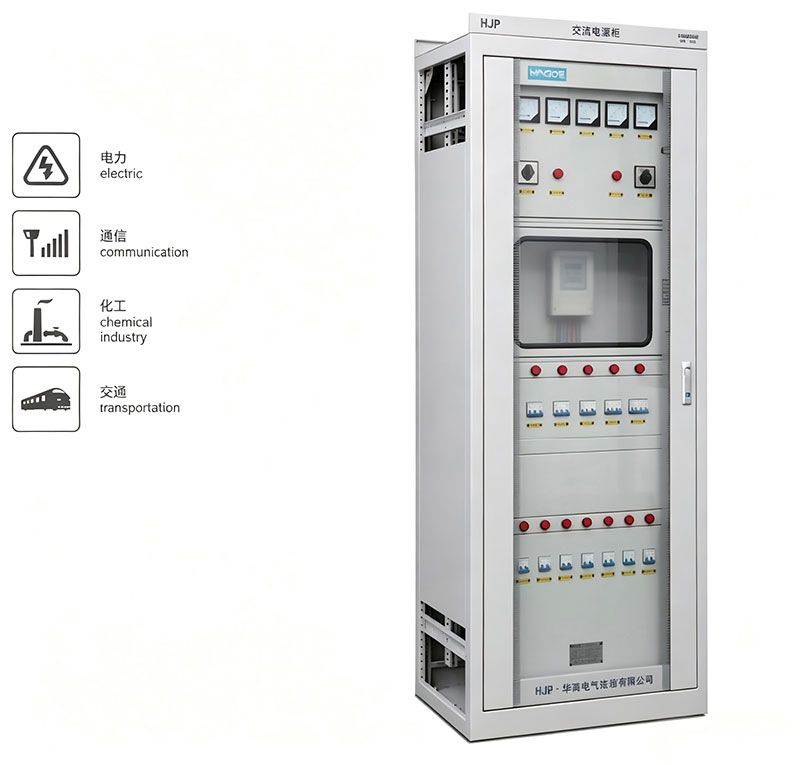

Het AC-voedingspaneel uit de HJP-serie is ontworpen voorhulpwisselstroomverdelingin onderstations, energiecentrales, industriële faciliteiten, controlekamers en andere elektrische infrastructuur. Het kan stroom leveren aan relaisbeveiliging, automatisering, communicatie, verlichting en andere stationservicebelastingen.
Ja. De HJP-serie kan worden geconfigureerd metdubbele AC inkomende benodigdhedenvoor toepassingen die een alternatieve stroombron vereisen. Automatische of handmatige overdracht kan worden geselecteerd op basis van het elektrische schema van het project, waarbij de overdrachtslogica wordt bevestigd tijdens het technisch ontwerp.
De standaardconfiguratie is ontworpen voorWisselstroom 380V/220V, 50Hzlaagspanningssystemen. A60Hz-configuratiekan ook worden geleverd volgens projectvereisten en de geselecteerde elektrische componenten.
Ja. HAGOE verzorgt projectmatig maatwerk voorEPC-aannemers, distributeurs, systeemintegrators en industriële gebruikers. Kastafmetingen, inkomende voedingsvoorzieningen, uitgaande circuits, onderbrekers, meters, bewakingsmodules, communicatie-interfaces, kabelinvoer, railconfiguratie en OEM-naamplaatjes kunnen worden aangepast aan de goedgekeurde technische vereisten.
Het paneel kan worden geconfigureerd met digitale bewakingsapparatuurspanning, stroom, frequentie en arbeidsfactor. Waar nodig,RS485/MODBUS-communicatiekan worden opgenomen voor verbinding met een toezichthoudend monitoringsysteem. De uiteindelijke communicatieconfiguratie is afhankelijk van de geselecteerde bewakingsapparatuur en systeemarchitectuur.
Voor een nauwkeurige configuratie en offerte moeten klanten deenkellijnsdiagram, belastingsschema, nominale spanning, inkomende stroomvoorziening, aantal uitgaande circuits, kastafmetingen, monitoringvereisten, toepasselijke normen en bestelhoeveelheid. Voor EPC-projecten zijn vooral de goedgekeurde elektrische tekeningen en technische specificaties nuttig.
Ja. Afhankelijk van de projectomvang kan HAGOE deze verzorgenproductspecificaties, bedradingsschema's, technische handleidingen, inspectiegegevens, testdocumentatie en exportdocumenten. Het documentatiepakket kan vóór productie worden bevestigd.
De productiemanagementsystemen van HAGOE zijn gecertificeerd volgensISO 9001:2015, ISO 14001:2015 en ISO 45001:2018. Afhankelijk van de daadwerkelijke productconfiguratie en de bestemmingsmarkt, van toepassingCCC-, CE-, CB-, RoHS- of producttestdocumentatiekan indien beschikbaar ook worden geleverd.
Ja. HAGOE ondersteunt overzeese EPC-projecten mettechnische configuratie, OEM-aanpassing, productie, kwaliteitsdocumentatie, exportverpakkingen, logistieke coördinatie en technische ondersteuning. Volgens bedrijfsgegevens zijn de producten en diensten van HAGOE uitgebreid naarmeer dan 30 landen en regio's.
HAGOE integreert plaatwerkfabricage, elektrische assemblage en producttesten binnen zijn productiesysteem. De productiefaciliteiten omvattenTRUMPF lasersnijmachines, AMADA CNC-buigmachines, CNC-revolverponsmachines en apparatuur voor het testen van elektrische prestaties. Kwaliteitscontrole omvat de kastconstructie, installatie van componenten, bedrading, railwerk, beveiligingsfuncties en toepasselijke elektrische prestatietests.
Ja. HAGOE kan ondersteunenOEM-branding en projectspecifieke configuraties, inclusief naamplaatjes, productlabels, documentatie, kastspecificaties en geselecteerde elektrische componenten. OEM-vereisten moeten vóór productie samen met de technische specificatie worden bevestigd.
De productietijd is afhankelijk van dekasthoeveelheid, elektrische configuratie, componentselectie, aanpassingsvereisten en goedkeuring van tekeningen. Een bevestigd leveringsschema kan worden verstrekt nadat de technische specificatie, tekeningen en inkooporder zijn afgerond.
