Het kernkenmerk van een laagfrequente UPS ligt niet alleen in de transformator, maar ook in de combinatie van een laagfrequente lijnfrequentietransformator en een online dubbele conversie-architectuur.
Het ingevoerde wisselstroomvermogen wordt eerst door een gelijkrichter omgezet in gelijkstroom; vervolgens zorgt de DC-bus voor een stabiele tussenliggende vermogenstrap, die vervolgens door de omvormer weer wordt omgezet naar AC voor uitvoer naar de belasting. Tijdens normaal bedrijf wordt de belasting continu gevoed door de omvormer, in plaats van rechtstreeks aangesloten op de AC-ingang.
De laagfrequente transformator zorgt voor elektrische isolatie tussen de ingangs- en uitgangscircuits en verbetert het vermogen van het systeem om inschakelstromen, niet-lineaire belastingen en abnormale bedrijfsomstandigheden te weerstaan.
Deze architectuur maakt laagfrequente UPS-systemen bijzonder geschikt voor toepassingen met extreem hoge eisen op het gebied van apparatuurcontinuïteit en stroomkwaliteit, en niet alleen voor toepassingen die noodbatterijback-up vereisen.

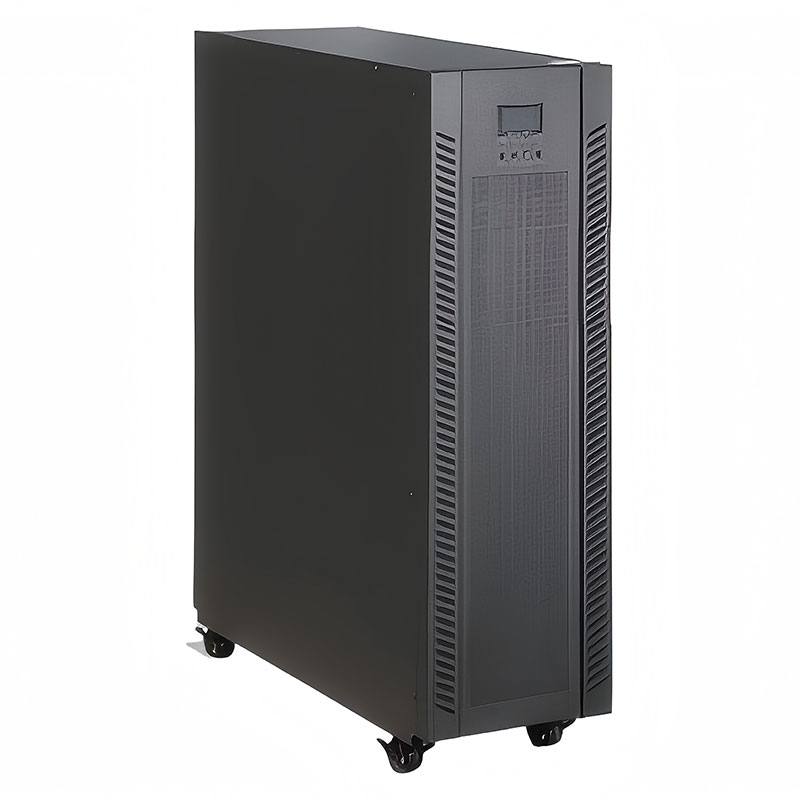

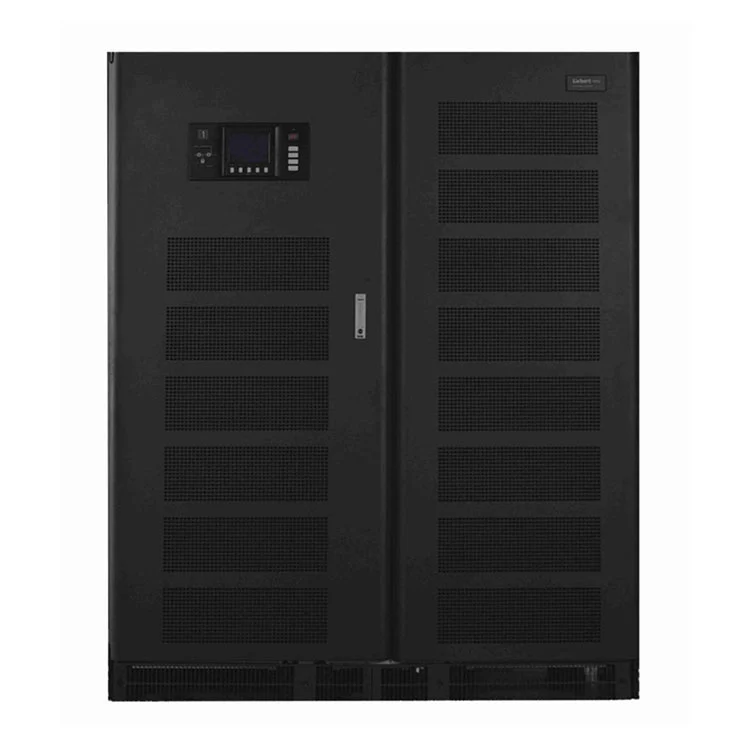

HAGOE Laagfrequente UPS volgt een typisch online vermogenspad met dubbele conversie:
AC-ingang → Gelijkrichter → DC-bus → Omvormer → Laagfrequente transformator → Belasting
Onder normale gebruiksomstandigheden levert de gelijkrichter gereguleerde gelijkstroom aan de DC-bus, terwijl de omvormer continu geconditioneerde wisselstroom aan de belasting levert.
Wanneer de netvoeding uitvalt of buiten het gespecificeerde werkbereik valt, levert het batterijsysteem energie aan de DC-bus en blijft de omvormer de belasting leveren. Dit elimineert de overdrachtsonderbreking die gepaard gaat met conventionele standby-UPS-architecturen.

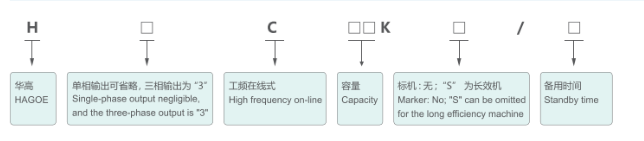

| Categorie | Technische parameter | Specificatie |
|---|---|---|
| AC-ingang | Nominale capaciteit | 10 kVA / 15 kVA / 20 kVA / 30 kVA / 40 kVA / 60 kVA / 80 kVA / 100 kVA / 120 kVA / 140 kVA / 160 kVA / 200 kVA / 250 kVA / 300 kVA / 600 kVA / 1000 kVA / 1500 kVA / 2000 kVA |
| Werkmodus en principe | Online statische bypass-schakelaar voor voeding (continu schakelen), dubbele conversietechnologie, volledige scheiding van het uitgangsvermogen | |
| Fasenummer | Drie fasen + N + G | |
| Spanning | 380 V ±20% | |
| Frequentie | 50 Hz ±10% | |
| Maximale stroom | 19 A / 29 A / 38 A / 57 A / 76 A / 114 A / 158 A / 189 A / 227 A / 265 A / 303 A / 379 A / 473 A / 568 A / 1040 A / 1800 A / 2700 A / 3600 A | |
| Vermogensfactor | 0,95 (met ingangsfilter) | |
| AC-bypassingang | Zachte start | 0–100% binnen 5 sec |
| Fasenummer | Drie fasen + N + G | |
| Spanning | 380 V ±15% | |
| Frequentie | 50 Hz ±2% | |
| Schakeltijd | 0 ms tijdens overbelasting | |
| Batterijsysteem | Gelijkstroomspanning | 384 V (32 × 12 V-batterijen) |
| Zwevende laadspanning | 432 V | |
| Uitschakelspanning | 332 V | |
| Maximale ontlaadstroom | 25 A / 38 A / 51 A / 76 A / 101 A / 152 A / 203 A / 253 A / 304 A / 360 A / 425 A / 528 A / 660 A / 790 A / 1500 A / 2500 A / 3700 A / 5000 A | |
| Laadstroom | 10–25 A (instelbaar) | |
| AC-uitgang | Fasenummer | Drie fasen + N + G |
| Spanning | 380 V ±1% (stationaire belasting) | |
| Frequentie | 50 Hz ±2% (netvoeding) / 50 Hz ±0,05% (batterijvoeding) | |
| Vermogensfactor | 0,8 achterblijvend | |
| Uitgangsgolfvorm | Sinusgolf | |
| Totale harmonische vervorming | ≤3% voor lineaire belasting; ≤5% voor niet-lineaire belasting | |
| Dynamische belastingspanningstransiënt | ±0,5% (van 0 tot 100% belastingsverandering) | |
| Onmiddellijke hersteltijd | <10 ms (±0,5%) | |
| Ongebalanceerde spanning | ≤±3%; ≤±1% voor gebalanceerde belastingsspanning | |
| Overbelastingscapaciteit | 120% gedurende 10 minuten; 150% gedurende 1 min (batterijvoeding) | |
| Systeemprestaties | Werkefficiëntie | >91%; 95% in ECO-economische modus |
| Computercommunicatie-interface | RS232 / RS422 | |
| Bedrijfstemperatuur | 0–40°C | |
| Relatieve vochtigheid | 0–90%, niet-condenserend | |
| Lawaai | 50 dB / 55 dB / 63 dB / 65 dB / 68 dB / 70 dB, afhankelijk van capaciteit | |
| Weergave | Type A: klein LCD-scherm; Type B: groot touchscreen-display (120 × 90 mm) |
In een UPS-systeem wordt de transformator niet alleen gebruikt voor spanningsconversie. Het draagt ook bij aan de elektrische isolatie, het hanteren van tijdelijke ladingen en de systeembescherming.
Industriële belastingen zoals PLC-systemen, frequentieregelaars, motoren, magneetschakelaars en grote gelijkrichterapparatuur kunnen aanzienlijke transiënte stroom genereren tijdens het opstarten of dynamisch bedrijf. Als de UPS-capaciteit alleen wordt geselecteerd op basis van stabiel actief vermogen, kan de omvormer te maken krijgen met overbelasting, afwijkingen in de uitgangsspanning of onnodige bypass-werking.
De laagfrequente transformator biedt een robuuste magnetische en elektrische interface met een sterk transiëntvermogen, waardoor de UPS een grotere ontwerpmarge krijgt voor toepassingen met hoge startstroom of stootbelastingen.
| Technische factor | Laagfrequente UPS | Hoogfrequente UPS |
|---|---|---|
| Transformator | Laagfrequente voedingstransformator | Hoogfrequente transformator / transformatorloze architectuur |
| Elektrische isolatie | Sterk | Afhankelijk van de systeemtopologie |
| Motorstartbelastingen | Geschikter | Vereist een zorgvuldige maatvoering |
| Inschakelstroom | Hogere tolerantie | Gevoeliger voor maatvoering |
| Niet-lineaire belastingen | Geschikt met de juiste configuratie | Geschikt met de juiste configuratie |
| Industriële toepassingen | Sterke pasvorm | Meer geschikt voor algemene IT-belastingen |
| Systeemgewicht | Relatief hoger | Over het algemeen compacter |
| Installatievoetafdruk | Groter | Kleiner |
| Typische prioriteit | Robuustheid en isolatie | Efficiëntie en compactheid |
Als een project zich vooral richt op grootte, gewicht en hoge vermogensdichtheid, kan een hoogfrequente UPS voordeliger zijn; Als het project echter prioriteit geeft aan isolatie, piekbelastingscapaciteit, aanpassingsvermogen aan de industriële omgeving en operationele stabiliteit op de lange termijn, is een laagfrequente UPS over het algemeen een betere keuze.
Daarom raadt HAGOO niet aan om een UPS te selecteren op basis van de simplistische logica van "lage frequentie is altijd beter dan hoge frequentie". In plaats daarvan wordt aanbevolen de UPS te configureren op basis van belastingstype, arbeidsfactor, opstartstroom, back-uptijd en netomstandigheden.
De UPS-capaciteit mag niet simpelweg worden geselecteerd door de nominale waarden van alle aangesloten apparatuur op te tellen.
Bij de technische beoordeling moet rekening worden gehouden met:
Actief vermogen (kW) → Vermogensfactor → Startstroom → Niet-lineaire belastingsverhouding → Toekomstige uitbreiding → Vereiste redundantie
Voor door een motor aangedreven apparatuur lijkt het stabiele vermogen misschien niet bijzonder hoog, maar de startstroom kan aanzienlijk hoger zijn. Daarom moeten het overbelastingsvermogen en de transiënte respons van de omvormer worden geëvalueerd tijdens de dimensionering van het systeem.
De accucapaciteit moet ook worden berekend op basis van de daadwerkelijke belasting, in plaats van te worden gekozen uit een vaste Ah-waarde.
Bij de technische berekening wordt normaal gesproken rekening gehouden met de capaciteit van de UPS, het werkelijke belastingsvermogen, de DC-busspanning, de configuratie van de batterijreeks, de ontladingssnelheid, de vereiste autonomie, de verouderingsmarge van de batterij en de omgevingstemperatuur.
Voor een nauwkeurig systeemontwerp moet de batterijgrootte gebaseerd zijn op die van de fabrikantDC-spanningsbereik, minimale accuspanning en ontladingskarakteristieken van de accu.
Afhankelijk van de projectvereisten kan de HAGOE Low Frequency UPS worden geconfigureerd met meerdere beveiligingsfuncties, waaronder:
bescherming tegen overspanning/onderspanning van de ingang, bescherming tegen overbelasting van de uitgang, bescherming tegen kortsluiting, bescherming tegen overladen/ontladen van de batterij, bescherming tegen oververhitting en bypass-bescherming.
Voor industriële projecten moet ook de coördinatie tussen de stroomopwaartse stroomonderbreker, stroomafwaartse beveiligingsapparatuur en kortsluitbeveiliging van de UPS worden geëvalueerd om de juiste beschermingsselectiviteit te bereiken.
Hagoe Electric Technology Co., Ltd. hanteert een geïntegreerd productieproces dat technisch ontwerp, plaatwerkfabricage, elektronische assemblage, systeemintegratie en eindtesten omvat.

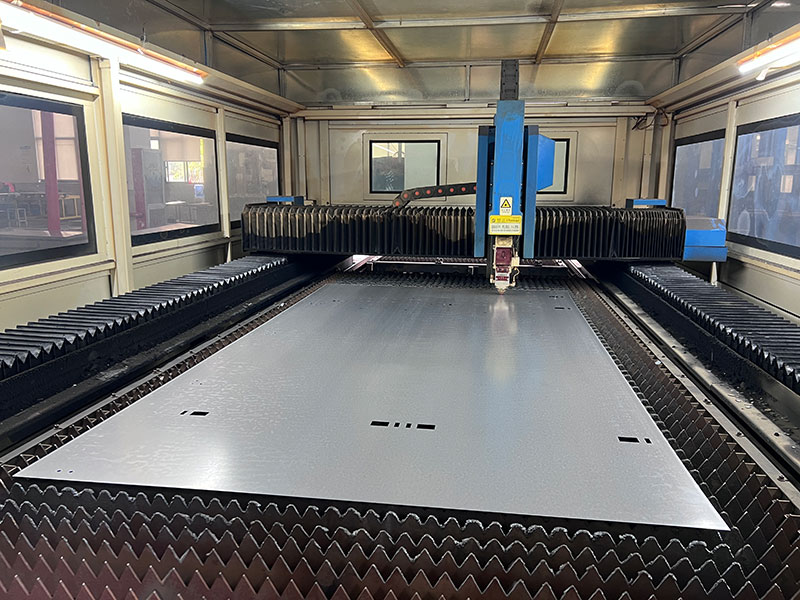

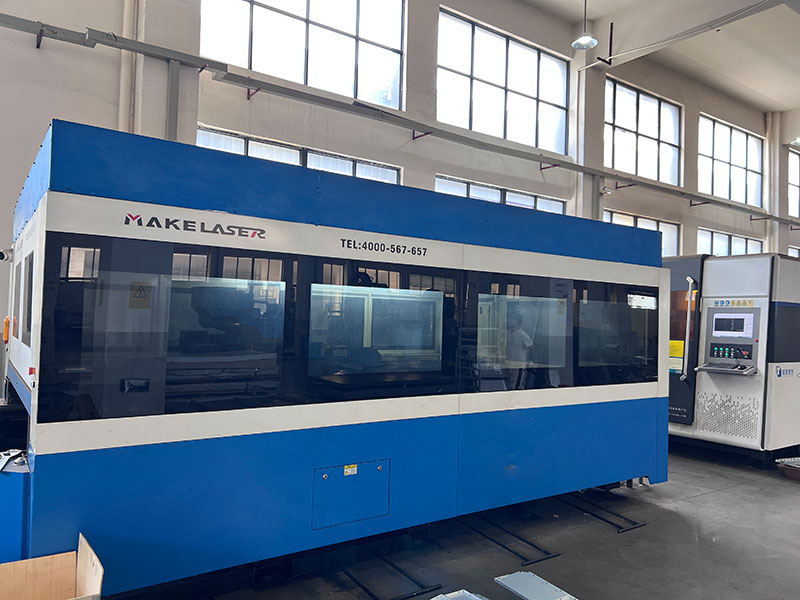

De productiebasis is uitgerust met Duitse Trumpf-lasersnijmachines, Japanse AMADA CNC-buigmachines, geautomatiseerde revolverponsapparatuur, SMT-productielijnen en intelligente verouderingstestsystemen.
Voor kritieke stroomapparatuur zoals UPS-systemen moet de kwaliteitsverificatie verder gaan dan alleen de componentinspectie. Afhankelijk van de productconfiguratie en projectvereisten kan het testen het volgende omvatten:
verificatie van elektrische ingangs-/uitgangsparameters, testen van de beveiligingsfunctie, communicatietesten, belastingtesten, verouderingstesten en volledige functionele verificatie van het systeem.
Hagoe opereert onder ISO9001-, ISO14001- en ISO45001-managementsystemen en bezit meer dan 34 nationale patenten ter ondersteuning van haar R&D- en productiecapaciteiten.
Geschikt voor onderstations, distributiesystemen en energieautomatiseringsapparatuur die continue stroom nodig heeft voor bescherming, monitoring en communicatiebelastingen.
Geschikt voor PLC's, DCS's, industriële computers, automatiseringskasten en besturingssystemen voor productielijnen.
Geschikt voor medische beeldvorming, monitoring en andere precisieapparatuur die een stabiele en ononderbroken voeding vereist.
Geschikt voor servers, netwerkapparatuur, opslagsystemen en communicatie-infrastructuur.
De kwaliteitscontrole van HAGOE beperkt zich niet tot de eindinspectie.Het omvat het volledige proces, van binnenkomende materialen tot productie, montage, inbedrijfstelling, testen en definitieve vrijgave.
De belangrijkste controlefasen zijn onder meer:
Inkomende inspectie → Procescontrole → Inspectie van elektrische assemblage → Systeeminbedrijfstelling → Prestatietesten → Verouderingsverificatie → Eindinspectie
Voor op maat gemaakte UPS-projecten kunnen HAGOE-ingenieurs vóór de productie de laadlijst, het enkellijnsdiagram, de installatieomgeving en de projectstandaarden van de klant bekijken om de risico's in verband met capaciteitsselectie, interfaceconfiguratie en locatie-installatie te verminderen.
HAGOE biedt verschillende installatie- en inbedrijfstellingsondersteuning, afhankelijk van het type apparatuur en de projectschaal.
Voor standaard aan de muur gemonteerde UPS-eenheden en kleine systemen biedt HAGOE Engelstalige installatiehandleidingen en24/7 technische videoondersteuning op afstand, waardoor getrainde klantteams de installatie kunnen voltooien met hulp bij inbedrijfstelling op afstand.
Voor middelgrote UPS-systemen, verdeelkasten en complete apparatuursets kan de installatie en inbedrijfstelling ter plaatse worden geregeld op basis van de projectvereisten.
Voor grote energiecentrale- en EPC-projecten ontwikkelt HAGOE vóór de levering een speciaal installatie- en inbedrijfstellingsplan en kan technisch personeel regelen voor ondersteuning op locatie.
De basisinformatie omvat laadcapaciteit, feitelijk belastingsvermogen, arbeidsfactor, ingangs-/uitgangsspanning, frequentie, vereiste batterijautonomie, belastingstype, installatieomgeving, bypassvereisten en communicatieprotocol.
Motorbelastingen kunnen een hoge startstroom genereren. De UPS heeft daarom voldoende overbelastingsvermogen van de omvormer en transiënte prestaties nodig, in plaats van alleen te worden geselecteerd op basis van het nominale bedrijfsvermogen van de motor.
Ja. HAGOE kan de UPS, het batterijsysteem, de distributiecomponenten, bewakingsinterfaces, bypass-configuratie en gerelateerde elektrische apparatuur integreren volgens de projectvereisten.
Ja. Ingangs-/uitgangsspanning, frequentie, kastconfiguratie, communicatie-interface, beveiligingsconfiguratie, etikettering, documentatie en toepasselijke nalevingsvereisten kunnen worden aangepast aan de doelmarkt.
Voor EPC-projecten kan HAGOE deelnemen vanaf de technische selectiefase en systeemconfiguratie, tekeningen, technische documentatie, productietracking, inspectiedocumenten, installatiebegeleiding en ondersteuning bij de inbedrijfstelling leveren.
