Het verschil tussen eenmodulaire UPSen een traditionele toren-UPS is niet alleen maar het kastontwerp. Het impliceert een andere benadering van capaciteitsconfiguratie, redundantie en onderhoud.
Een conventionele UPS wordt normaal gesproken geconfigureerd als een complete voedingseenheid. Wanneer de belasting toeneemt, moet de gebruiker mogelijk een ander UPS-systeem toevoegen of de bestaande eenheid vervangen door een groter model. Amodulaire UPSintegreert voedingsmodules, besturingssystemen en gerelateerde functies in een uitbreidbare architectuur, waardoor de capaciteit kan worden geconfigureerd volgens de huidige belasting en het toekomstige uitbreidingsplan.
Voor datacenters en communicatieruimtes kan dit de aanschaf van UPS veranderen van het in het begin op maat maken van het hele systeem voor de toekomstige maximale vraag naar het geleidelijk uitbreiden van de capaciteit naarmate de werkelijke belasting toeneemt.

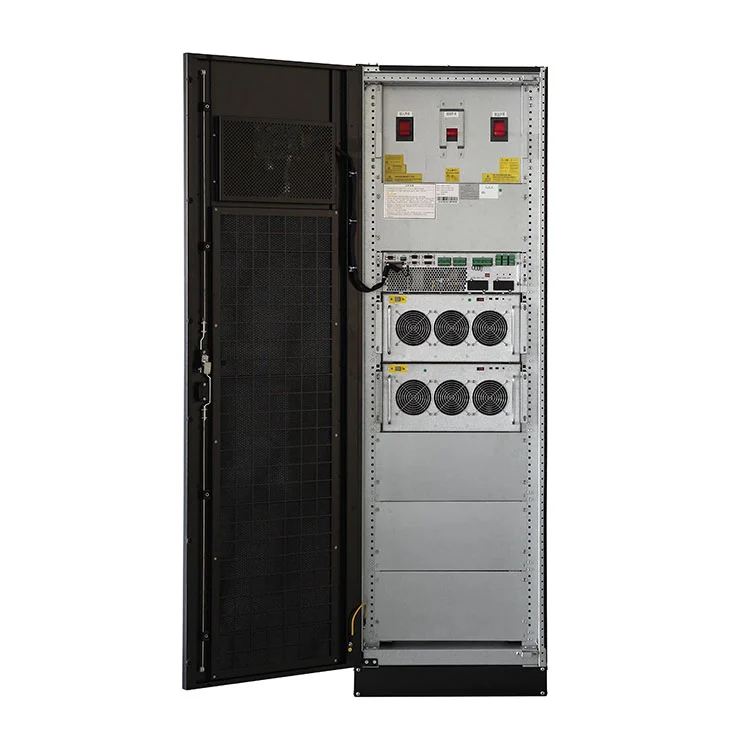

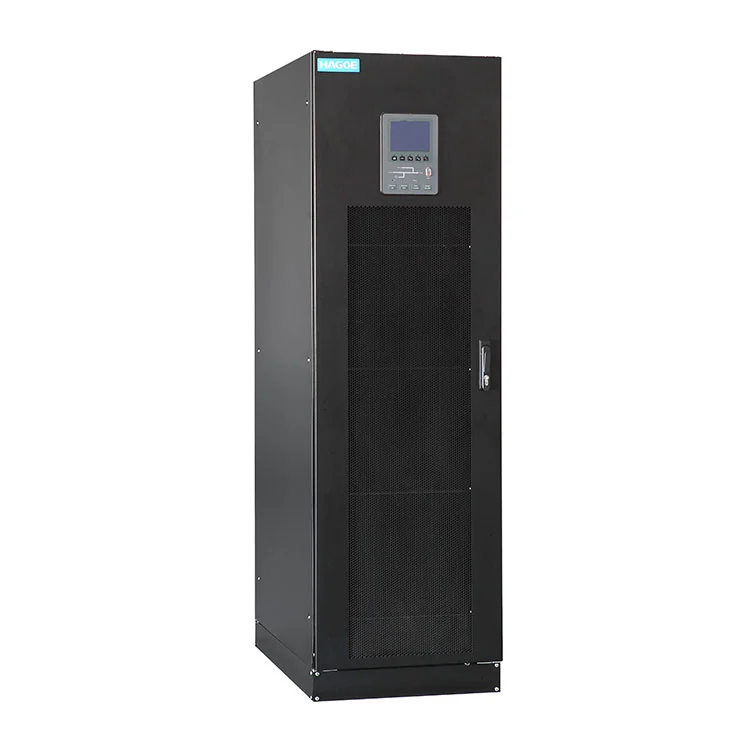

Modulaire UPS-voedingcombineert de technische kenmerken van traditionele UPS-systemen van het torentype met de modularisatie-eisen van moderne datacenters en apparatuurruimten. Het adopteertDSP digitale besturingstechnologieen eenN+X redundant modulair ontwerp, waardoor gebruikers het systeem flexibel kunnen configureren op basis van de werkelijke belastingsvereisten. Eén enkele module biedt een capaciteit van20KVA, terwijl een capaciteit van maximaal200KVA per kastkan worden bereikt door meerdere modules parallel aan te sluiten.
Terwijl het een modulair ontwerp realiseert, verbetert het systeem de betrouwbaarheid, toepasbaarheid en onderhoudbaarheid van kritieke energieapparatuur aanzienlijk, waardoor het een geschikte keuze is voor verschillende industrieën met hoge betrouwbaarheidsvereisten voor de stroomvoorziening.
| Categorie | Parameter | Specificatie |
|---|---|---|
| Model | Model | HM-33010GS / HM-33015GS / HM-33020GS / HM-33025GS / HM-33030GS |
| Hoofdingang | Ingangsspanning | 380VAC / 400VAC / 415VAC |
| Ingangsfrequentie | 50/60 Hz | |
| Vermogensfactor | >0,99 | |
| Huidig vervormingspercentage | THDi <3% | |
| Spanningsbereik | -40%~+25%; -40%~-20% met lineaire frequentiereductie | |
| Frequentiebereik | 40–70 Hz | |
| Omzeilen | Bypass-spanning | 380VAC / 400VAC / 415VAC |
| Spanningsbereik | -20%~+15% | |
| Overbelastingscapaciteit | 135%, langdurig werken | |
| Overbelastingscapaciteit | 135%–150%, 6 min | |
| Overbelastingscapaciteit | Belasting >150%, werktijd<100ms | |
| Uitvoer | Uitgangsspanning | 380VAC / 400VAC / 415VAC |
| Spanningsprecisie | ±1%(gebalanceerde belasting);±1,5%(ongebalanceerde belasting) | |
| Spanningsvervormingsverhouding | THD <1,5%(lineaire belasting);THD <5%(niet-lineaire belasting) | |
| Vermogensfactor | 0.8 | |
| Driefasige precisie | 120°±0,5° | |
| Piekwaardeverhouding | 3:1 | |
| Overbelastingscapaciteit | 110%, 1 uur, overschakelen naar bypass | |
| Overbelastingscapaciteit | 125%, 10 min, overschakelen naar bypass | |
| Overbelastingscapaciteit | 150%, 200 ms, overschakelen naar bypass | |
| Overbelastingscapaciteit | >150%,200 ms, schakel over naar bypass | |
| Systeem | Systeemefficiëntie | Normale module:95% |
| Systeemefficiëntie | Economische module:98% | |
| Batterij-efficiëntie | 95% | |
| Weergave | LCD+LED, touchscreen + toetsenbord | |
| Beschermingsniveau | IP20 | |
| Communicatie-interface | RS232, RS485, droog contact, SNMP-kaart, EPO, generatorinterface | |
| Verbindingsmodus | Ondersteuning van de bovenste en onderste verbinding | |
| Bedrijfstemperatuur | 0–40°C | |
| Opslagtemperatuur | -25–70°C | |
| Relatieve vochtigheid | 0–95%(geen condensatie) | |
| Lawaai | <55dB | |
| Batterij | Batterijspanning | ±240VDC(32–44 secties kunnen worden ingesteld) |
| Batterijconfiguratie | 20% systeemvermogen | |
| Tolerantie accuspanning | ±1% | |
| Gewicht | Voedingsmodule | 10KVA:20 kg |
| Voedingsmodule | 15KVA:21 kg | |
| Voedingsmodule | 20KVA:25 kg | |
| Voedingsmodule | 25KVA:30 kg | |
| Voedingsmodule | 30KVA:34 kg | |
| Maat | Kast met 6 modules | 600 × 900 × 1600 mm |
| Kast met 10 modules | 600 × 900 × 2000 mm | |
| Voedingsmodule | 440 × 590 × 134 mm(10KVA / 15KVA / 20KVA) | |
| Kastgewicht | Kast met 6 modules | Modellen: HM060-10, HM090-15, HM120-20;150 kg |
| Kast met 10 modules | Modellen: HM100-10, HM150-15, HM200-20;180 kg |
Een van de belangrijkste voordelen van een modulaire UPS is dat de UPS-capaciteit de werkelijke belastingsbehoefte kan volgen.
Een nieuw gebouwde machinekamer kan bijvoorbeeld een relatief lage initiële belasting hebben, maar kan in de toekomst servers, opslagsystemen, netwerkapparatuur of andere IT-belasting toevoegen. Met een modulaire architectuur kan de UPS-configuratie worden uitgebreid op basis van de daadwerkelijke projectgroei, in plaats van dat u bij aanvang de volledige toekomstige capaciteit hoeft aan te schaffen.
Voor kritische belastingen gaat het bij UPS-selectie niet alleen om het voldoen aan de vereiste capaciteit. Het systeem moet ook overwegen of het resterende systeem kan blijven werken als een voedingsmodule niet meer beschikbaar is.
De HAGOE Modulaire UPS maakt gebruik van eenN+X redundant modulair ontwerp. In deze architectuur"N"vertegenwoordigt het aantal modules dat nodig is om de werkelijke belasting te ondersteunen, terwijl"X"vertegenwoordigt extra redundante modules. Een juiste redundantieconfiguratie kan de impact van een individuele modulestoring op het algehele voedingssysteem verminderen.
De feitelijke N+X-configuratie moet worden bepaald op basis van het draagvermogen, het vereiste betrouwbaarheidsniveau en de projectontwerpvereisten.
| Vergelijking | Modulaire UPS | Traditionele toren-UPS |
|---|---|---|
| Architectuur | Modulaire energiearchitectuur | Geïntegreerde UPS-eenheid |
| Capaciteitsconfiguratie | Flexibele modulegebaseerde configuratie | Meestal opgelost door de capaciteit van de UPS-eenheid |
| Uitbreiding | Voeg modules toe op basis van de vraag | Mogelijk zijn extra UPS-eenheden of vervanging nodig |
| Ontslag | N+X-redundantie kan worden geconfigureerd | Meestal gebaseerd op volledige UPS-redundantie |
| Onderhoud | Defecte modules kunnen onafhankelijk worden afgehandeldafhankelijk van ontwerp | Onderhoud kan betrekking hebben op de volledige UPS-eenheid |
| Toekomstige belastinggroei | Zeer geschikt voor gefaseerde uitbreiding | Vereist meer geavanceerde capaciteitsplanning |
| Installatie | Modulair kastsysteem | Conventionele UPS-kast |
| Initiële configuratie | Kan worden afgestemd op de werkelijke belasting | Vaak gedimensioneerd op basis van de verwachte maximale belasting |
| Geschiktheid van datacenters | Uitermate geschikt voor uitzetbare kritische belastingen | Geschikt voor toepassingen met vaste capaciteit |
| Inkoopfocus | Schaalbaarheid, redundantie, onderhoudbaarheid | Capaciteit, betrouwbaarheid en initiële systeemconfiguratie |
Dit betekent niet dat een modulaire UPS altijd beter is dan een traditionele toren-UPS.
Wanneer de belasting stabiel is, de vereiste capaciteit duidelijk gedefinieerd is en toekomstige uitbreiding onwaarschijnlijk is, kan een conventionele UPS een eenvoudige oplossing blijven.
Wanneer het project voortdurende uitbreiding, belastinggroei, gefaseerde bouw van datacenters of hoge beschikbaarheidsvereisten met zich meebrengt, kunnen de schaalbaarheid en redundantie van een modulaire UPS grotere waarde bieden.
Daarom moet bij de inkoop van UPS rekening worden gehouden met de gehele levenscyclus van het project, in plaats van zich alleen op de initiële aankoopprijs te concentreren.
Volgens de productinformatie van HAGOE kan één enkele module een capaciteit bieden van20KVA. Dankzij de modulaire architectuur kunnen gebruikers het systeem configureren op basis van de werkelijke belastingsvereisten, in plaats van volledig te vertrouwen op één UPS-eenheid met grote capaciteit.
Door parallelle aansluiting van modules binnen één enkele kast kan het systeem een capaciteitsconfiguratie realiseren van maximaal200KVA. Hierdoor kan het systeem voldoen aan verschillende vereisten, variërend van middelgrote kritische belastingen tot grotere energiesystemen in de machinekamer.
Technische opmerking:Het uiteindelijke aantal modules, het N+X-redundantieniveau, de batterijconfiguratie en de systeemcapaciteit moeten worden bevestigd op basis van de werkelijke belasting en projectvereisten.
Datacenters ervaren vaak een progressieve groei van de belasting naarmate servers, opslagsystemen en netwerkapparatuur worden toegevoegd. Een modulaire UPS kan zich aanpassen aan de veranderende vraag naar energie door middel van een modulaire configuratie, waardoor hij geschikt is voor uitbreidbare stroomarchitecturen in datacenters.
Telecommunicatie- en communicatieruimten vereisen een hoge mate van stroomcontinuïteit en beschikbaarheid van apparatuur. Het kan worden geconfigureerd op basis van de belastingsgrootte van de ruimte, terwijl een redundante architectuur wordt gebruikt om de beschikbaarheid van stroom voor kritieke communicatieapparatuur te verbeteren.
PLC-systemen, controllers, bewakingsapparatuur en communicatieapparatuur die in de industriële automatisering worden gebruikt, hebben mogelijk een continue en stabiele stroom nodig. Het kan back-upstroom en bescherming van de stroomkwaliteit bieden voor kritische stuurbelastingen.
Financiële instellingen, commerciële centra en zakelijke IT-systemen vereisen een betrouwbare werking van servers en netwerkapparatuur. Het kan een schaalbare back-upstroomarchitectuur bieden voor kritieke IT-belastingen.
Voor inkooppersoneel en EPC-projecten wordt aanbevolen om tijdens de aanvraagfase de volgende details te verduidelijken:
1. Bevestig de vereiste capaciteit
Geef de huidige belasting, piekbelasting en toekomstige uitbreidingscapaciteit op, in plaats van eenvoudigweg een algemeen UPS-capaciteitscijfer te geven.
2. Definieer de redundantievereiste
Geef duidelijk aan of het project dit vereistN, N+1, of een andereN+Xredundantie architectuur.
3. Bevestig de batterijautonomie
Geef de vereiste duur op voor de UPS om de belasting te behouden na een stroomstoring.
4. Bevestig de installatievoorwaarden
Geef informatie over de ruimte in de serverruimte, methoden voor het invoeren/uitvoeren van kabels, de omgevingstemperatuur en toegangspaden voor onderhoud.
5. Vraag technische documenten aan
Van leveranciers eisen dat zij productspecificaties, systeemvoorstellen, bedradingsschema's, certificeringsdocumenten, testrapporten en installatie-/onderhoudshandleidingen verstrekken.
6. Evalueer de technische capaciteiten van de leverancier
Wanneer u te maken heeft met modulaire UPS-systemen, richt u dan niet uitsluitend op de productprijs; evalueer ook de mogelijkheden van de leverancier met betrekking tot systeemconfiguratie, parallel systeemontwerp, testen, installatiebegeleiding en after-salesonderhoud.
Gevestigd in2008, HAGOE heeft meer dan 18 jaar ervaring in de vermogenselektronica en de productie van voedingen. Voor modulaire UPS-systemen met parallelle modules, redundantie en continubedrijf past het bedrijf een productie- en verificatieproces toe dat elektronische assemblage en het testen van complete eenheden omvat.
De productiefaciliteit is uitgerust metTRUMPF lasersnijmachines, AMADA CNC-buigmachines, SMT-productielijnen en geautomatiseerde revolverponsapparatuur. Testbronnen omvattenintelligente veroudering, EMC, IP-bescherming en milieutestapparatuurvoor het verifiëren van de elektrische prestaties, operationele stabiliteit en aanpassingsvermogen aan de omgeving.

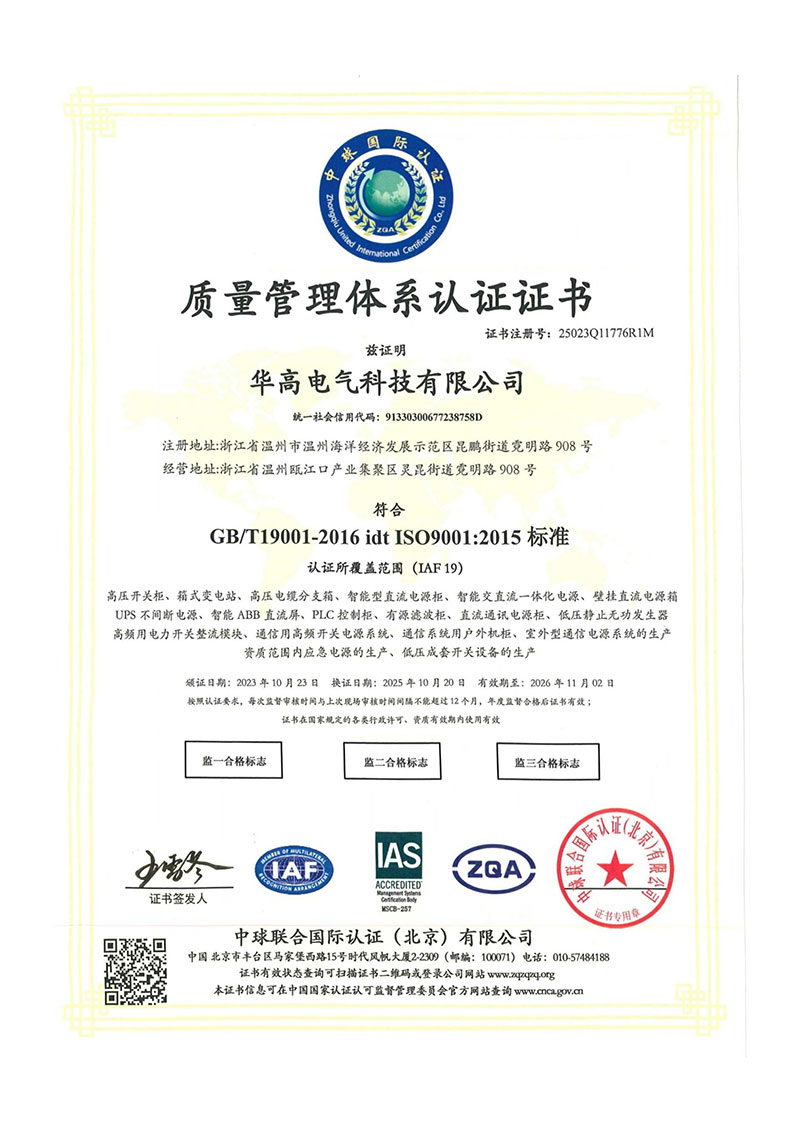

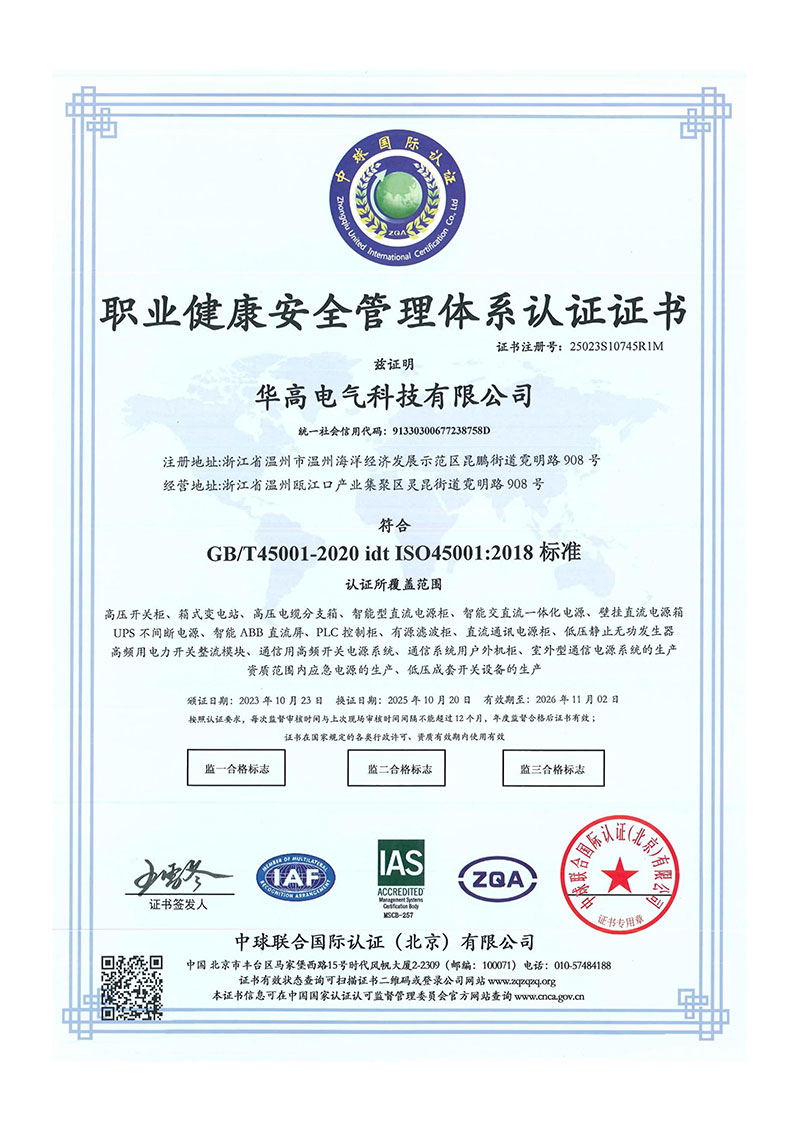

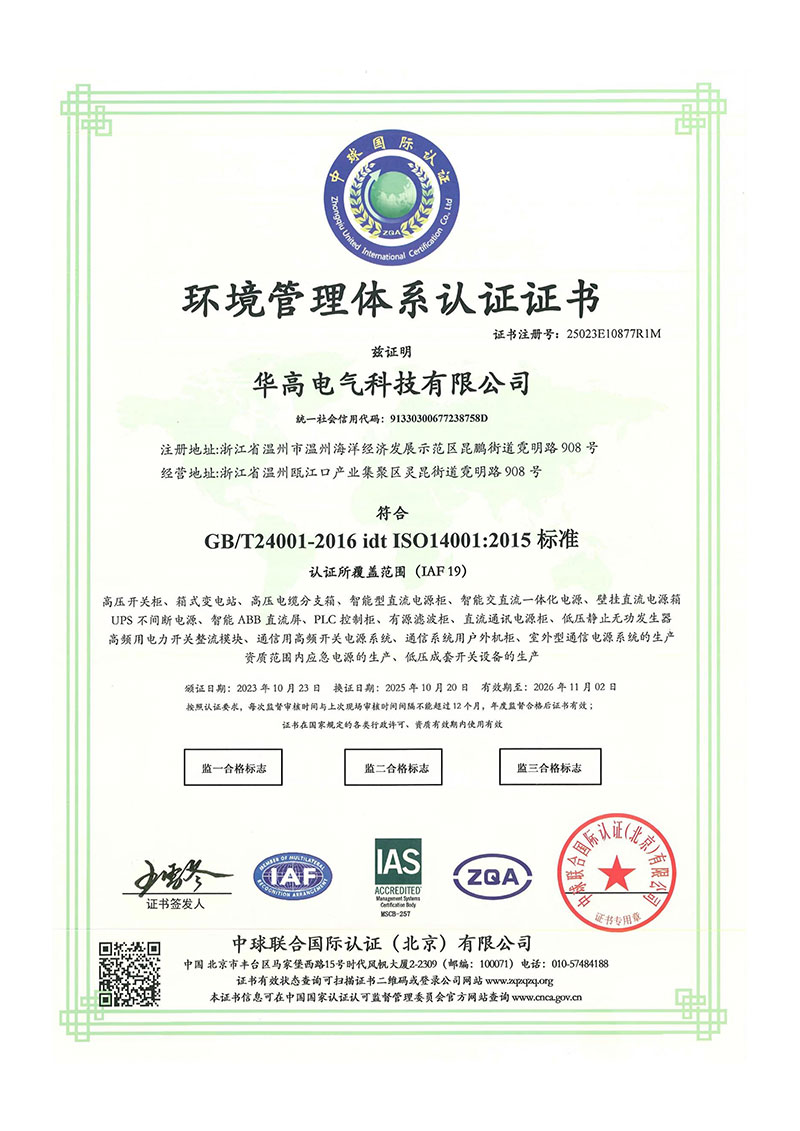

HAGOE opereert onderISO9001, ISO14001 en ISO45001managementsystemen en ruimen34+ nationale patenten. Het productportfolio omvat ook GZDW gelijkstroomvoedingssystemen, UPS/EPS, stroomdistributieapparatuur en nieuwe elektrische energiesystemen, waardoor relevante productie-ervaring wordt geboden voor de ontwikkeling en systeemintegratie van modulaire UPS.
De UPS-capaciteit moet worden berekend op basis van de werkelijke belasting, arbeidsfactor, toekomstige uitbreidingsvereisten en het vereiste redundantieniveau. In plaats van eenvoudigweg het nominale vermogen van alle apparatuur op te tellen, moeten zowel de huidige als de geplande belastingen in overweging worden genomen voordat de vereiste wordt bepaaldNmodules enXredundante modules.
Nvertegenwoordigt het minimumaantal modules dat nodig is om de werkelijke belasting te ondersteunen, terwijlXvertegenwoordigt extra redundante modules. Als u bijvoorbeeld één redundante module toevoegt aan de vereiste capaciteit, ontstaat er eenN+1configuratie. Het uiteindelijke redundantieniveau moet worden bepaald op basis van de betrouwbaarheidsvereisten en de belastingskriticiteit van het project.
Wanneer het systeem is geconfigureerd metN+X redundantiekunnen de resterende beschikbare modules de kritische belasting binnen het ontworpen werkbereik blijven ondersteunen als een module niet meer beschikbaar is. Of de volledige belasting online kan blijven, hangt af van het belastingsniveau, het aantal redundante modules en de systeembesturingsstrategie.
Ja. Een van de belangrijkste doelstellingen van een modulaire, ononderbroken stroomvoorzieningsarchitectuur is capaciteitsschaalbaarheid. Er kunnen extra voedingsmodules worden toegevoegd naarmate de belasting toeneemt, in plaats van het hele UPS-systeem te vervangen. Vóór uitbreiding moeten de beschikbare moduleposities, systeemcapaciteit, upstream/downstream distributie en redundantievereisten worden gecontroleerd.
Volgens de huidige productinformatie kan één enkele module maximaal20KVA, terwijl een enkele kast een capaciteitsconfiguratie van maximaal kan bereiken200KVAvia parallelle verbinding. De werkelijke systeemcapaciteit en modulehoeveelheid moeten worden bepaald op basis van de belasting- en redundantieconfiguratie.
De UPS mag niet eenvoudigweg worden gedimensioneerd om te voldoen aan de huidige werkelijke belasting op volle capaciteit. Bij het ontwerp moet rekening worden gehouden met toekomstige uitbreidings- en redundantievereisten, met een passende capaciteitsmarge op basis van het belastinggroeiplan van het project. Voor datacenters en andere kritische belastingen geldt de bruikbare capaciteit daarnaN+XOok aan redundantie moet gedacht worden.
De batterijcapaciteit is voornamelijk afhankelijk van deUPS laadvermogen, vereiste back-uptijd, accusysteemspanning, ontladingskarakteristieken en omgevingstemperatuur. De batterijcapaciteit mag niet uitsluitend worden geselecteerd op basis van de KVA-waarde van de UPS; Ook de benodigde autonomietijd moet in de berekening worden meegenomen.
