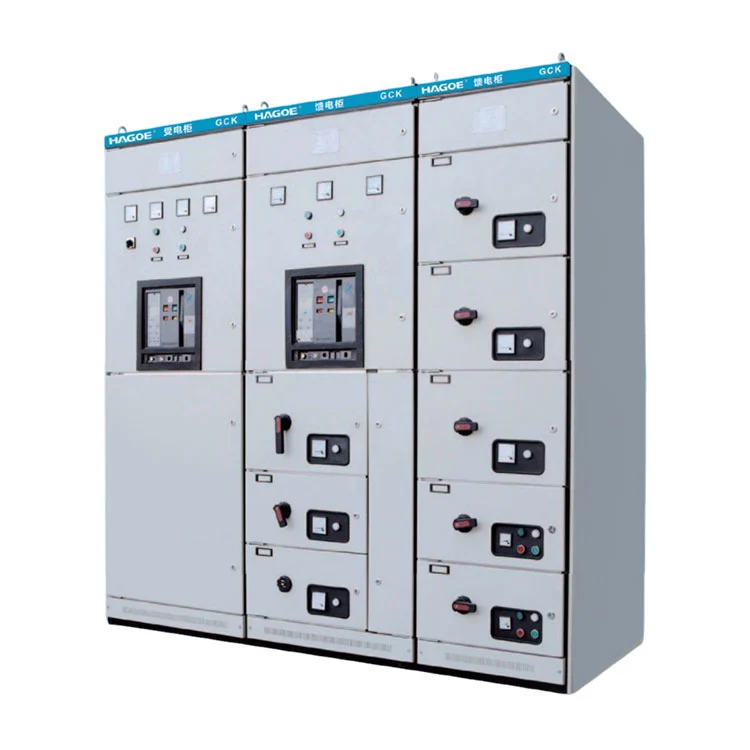

GCK laagspanningsschakelapparatuur

Het uittrekbare ontwerp van de GCK laagspanningsschakelapparatuur maakt flexibele combinaties van verschillende functionele eenheden mogelijk, waardoor meer stroomverdelings-, besturings- en beveiligingscircuits worden geïntegreerd binnen een beperkte kastruimte. Het is geschikt voor energiecentrales, onderstations, industriële en mijnbouwbedrijven en industriële automatiseringsprojecten. Het grootste verschil tussen dit apparaat en gewone vaste laagspanningsschakelaars ligt in het ontwerp van de uittrekbare functionele eenheid.

Voor industriële projecten distribueren laagspanningsschakelapparatuur vaak niet alleen de stroom, maar besturen ze ook talloze motoren, pompen, ventilatoren, transportbanden en productielijnbelastingen. Als alle circuits een vaste installatiestructuur gebruiken, kan onderhoud of vervanging van een bepaald circuit resulteren in langdurige stroomuitval en bedrijfstijden.

Twee functionele centra

Het GCK-systeem omvat twee belangrijke functionele delen:

PC — Stroomdistributiecentrum

Wordt gebruikt voor het ontvangen, distribueren en voeden van elektrische laagspanningsstroom. Inkomende, buskoppelaar- en uitgaande voedingscircuits kunnen worden geconfigureerd volgens het projectdistributieschema.

MCC – Motorcontrolecentrum

Ontworpen voor motorschakeling, besturing, bescherming en distributie. Typische belastingen zijn onder meer pompen, ventilatoren, compressoren, transportbanden en motoren die in productiesystemen worden gebruikt.

Dankzij deze PC + MCC-architectuur kan GCK zowel aan de vereisten voor stroomverdeling als aan motorbesturing voldoen binnen een geïntegreerd laagspanningsschakelsysteem.

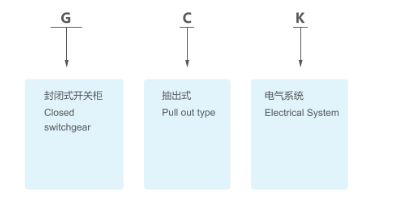

Modeldefinitie

Waarom uittrekbaar ontwerp belangrijk is in industriële toepassingen

Een industrieel MCC-systeem kan tientallen motorcircuits bevatten, waarbij elke motor verschillende vermogens, startmethoden en beveiligingsvereisten heeft. Uittrekbare functionele eenheden maken het mogelijk dat circuits worden georganiseerd op basis van de werkelijke belastingsvereisten, terwijl een gestructureerde interne regeling behouden blijft.

Voor onderhoudspersoneel kan de architectuur ook onnodige interferentie met andere circuits verminderen en ervoor zorgen dat individuele functionele eenheden efficiënter kunnen worden geïnspecteerd, onderhouden of vervangen.

Bij het beoordelen van een laagspanningsschakelaar van GCK moeten kopers daarom verder kijken dan de afmetingen van de kast en de nominale stroom en rekening houden met het volgende:

Configuratie functionele eenheid → Elektrische vergrendeling → Railopstelling → Beveiligingscoördinatie → Toegankelijkheid van onderhoud

Technische parameter

Elektrische prestaties

De GCK laagspanningsschakelapparatuur beschikt over een hoog uitschakelvermogen en is ontworpen voor thermische en dynamische stabiliteit in laagspanningsstroomdistributiesystemen.

Wanneer zich een kortsluitfout voordoet, moet het schakelapparaat niet alleen rekening houden met de normale bedrijfsstroom, maar ook bestand zijn tegen de thermische en elektrodynamische effecten die tijdens de kortsluiting worden gegenereerd.

Daarom is een compleet elektrisch ontwerp vereist, dat de kaststructuur, het railsysteem, de isolatieafstanden, aansluitmethoden en beschermende componenten omvat.

HAGOE implementeert volledige procescontrole over de apparatuur tijdens de productie, inclusief plaatbewerking, railinstallatie, componentassemblage, secundaire bedrading en algemene kasttesten.

GCK versus GGD: welke past bij het project?

Als het project vooral algemene laagspanningsstroomdistributie betreft, is een vaste structuur zoals de GGD (Gas Verdeelapparaat) doorgaans voldoende.

Als het project een groot aantal motorcircuits omvat en meer nadruk legt op circuitdichtheid, functioneel eenheidsbeheer en onderhoudsgemak, is het GCK-laagspanningsschakelapparaat (Gas Distribution Controller) over het algemeen een betere keuze.

De GCK is niet zomaar een ‘opgewaardeerde versie van de GGD’; beide zijn beter geschikt voor verschillende architectuur voor stroomdistributie.

Toepassingsscenario's

Industriële productie

GCK kan worden gebruikt voor productielijnen, machines, pompsystemen, ventilatoren en geautomatiseerde productieapparatuur waar gecentraliseerde stroomverdeling en motorbesturing vereist zijn.

Waterzuiverings- en pompstations

Voor waterbehandelingsinstallaties en pompstations met meerdere pompen, motoren en hulpbelastingen kunnen MCC-functionele eenheden worden gerangschikt op basis van individuele motorcircuits.

Mijnbouw en zware industrie

Mijnbouw-, metallurgie- en zware-industriefaciliteiten bevatten doorgaans hoge concentraties motorbelastingen. GCK kan worden geconfigureerd voor gecentraliseerde distributie, motorbesturing en bescherming.

Infrastructuurprojecten

GCK kan gecentraliseerde laagspanningsdistributie en motorbesturingsvereisten ondersteunen in grote gebouwen, gemeentelijke infrastructuur en transportgerelateerde projecten.

Bedrijfsomgeving

GCK laagspanningsschakelapparatuur is geschikt voor algemene industriële elektrische omgevingen:

Installatiehoogte: ≤2.000 meter

Omgevingstemperatuur: -5°C tot +40°C

Daggemiddelde temperatuur: ≤ +35°C

Relatieve vochtigheid bij +40°C: ≤50%

Relatieve vochtigheid bij +20°C: tot 90%

Kantelhoek installatie: ≤5° (verticale richting)

Niet geschikt voor locaties met brand- of explosierisico's, ernstige vervuiling, chemische corrosie of ernstige trillingen.

Transport en opslag: Transport-/opslagomstandigheden zijn -25°C tot +55°C, met kortstondige blootstellingstemperaturen tot +70°C. Als de werkelijke omstandigheden op de locatie de bovenstaande limieten overschrijden, zoals grote hoogte, hoge luchtvochtigheid, corrosieve omgevingen of abnormale temperaturen, moeten tijdens de aanbestedingsfase specifieke omstandigheden worden gespecificeerd voor technische evaluatie en configuratie.

HAGOE engineering- en productiecapaciteit

Hagoe Electric Technology Co., Ltd. werd opgericht in2008en heeft meer dan18 jaar ervaring in krachtoverbrenging, distributiesystemen, vermogenselektronica en nieuwe energie-elektrische oplossingen.

Voor complete laagspanningsapparatuur zoals GCK omvat de productiecapaciteit meer dan alleen de fabricage van kasten. Het omvatelektrotechniek, plaatbewerking, railsystemen, installatie van componenten, secundaire bedrading en testen van complete kasten.

HAGOE exploiteert een professioneel R&D-team en een moderne productiebasis, met een maatschappelijk kapitaal vanRMB 51 miljoenEnmeer dan 34 nationale patenten.

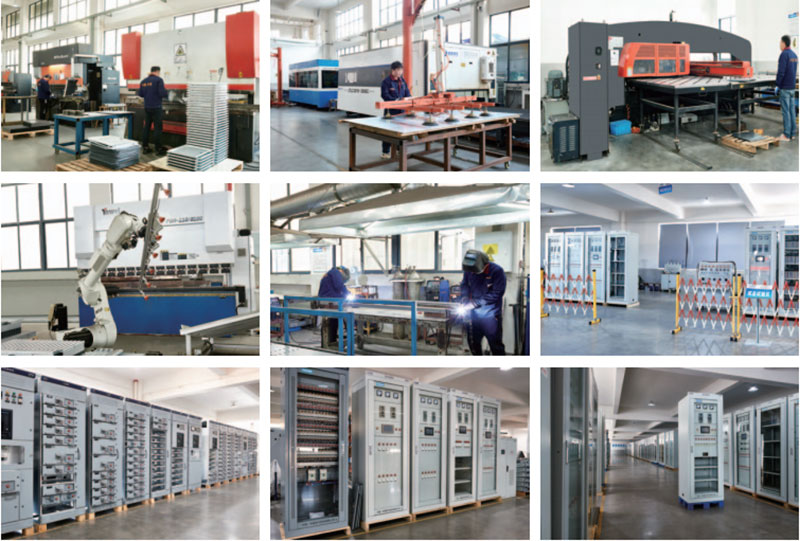

Productieapparatuur omvat:

• Trumpf lasersnijmachines uit Duitsland
• AMADA CNC-buigmachines uit Japan
• Geautomatiseerde CNC-ponsmachines
• SMT-productielijnen
• Intelligente verouderingstestapparatuur
• EMC-, IP-beschermings- en milieutestapparatuur

Deze mogelijkheden ondersteunen de nauwkeurigheid van de fabricage van kasten, de consistentie van de productie en de kwaliteitscontrole voor complete schakelinrichtingen.

Veelgestelde vragen

Waar wordt GCK laagspanningsschakelapparatuur voornamelijk voor gebruikt?

GCK wordt voornamelijk gebruikt voor laagspanningsstroomdistributie, motorbesturing en verlichtingsdistributie in energiecentrales, onderstations, productiefaciliteiten, mijnbouw, waterbehandeling en infrastructuurprojecten.

Wat is de maximale werkspanning van GCK?

De maximale werkspanning is 660 V AC, ontworpen voor 50 Hz laagspannings-AC-distributiesystemen.

Wat is de maximale nominale stroom?

De nominale stroom kan 3150A bereiken, waarbij de uiteindelijke configuratie wordt bepaald door de inkomende, rail- en feedervereisten.

Waarom is GCK geschikt voor MCC-toepassingen?

GCK maakt gebruik van uittrekbare functionele eenheden en omvat een MCC-motorcontrolecentrum, waardoor motorcircuits kunnen worden geconfigureerd op basis van motorvermogen, startmethoden en beveiligingsvereisten.

Wat is het belangrijkste verschil tussen GCK en GGD?

GGD is een vaste laagspanningsverdeelkast die veel wordt gebruikt voor conventionele stroomdistributie. GCK maakt gebruik van uittrekbare functionele eenheden en is beter geschikt voor industriële systemen die meerdere feeders, motorbesturingscircuits en grotere onderhoudsflexibiliteit vereisen.
