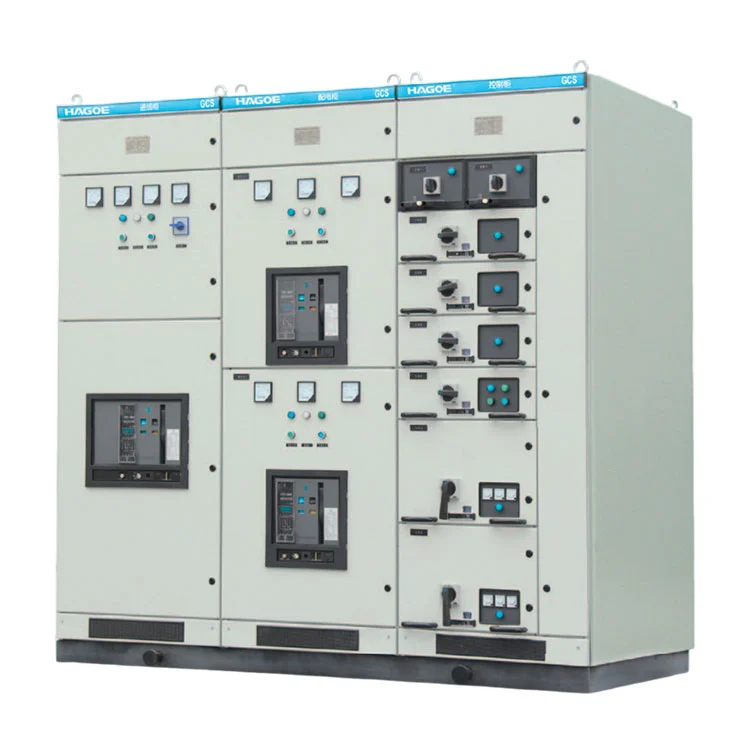

GCS laagspanningsschakelapparatuur

GCS Laagspanningsschakelapparatuur is meer dan een conventionele laagspanningsverdeelkast. Het is een compleet schakelsysteem ontwikkeld voorhoge capaciteit, multi-circuit en sterk geautomatiseerde distributietoepassingen.

In grote elektriciteitscentrales, petrochemische faciliteiten, metallurgische productielijnen en hoogbouw kan het laagspanningssysteem nodig zijn om binnen dezelfde elektrische infrastructuur de inkomende stroomdistributie, uitgaande feeders, gecentraliseerde motorbesturing en reactieve stroomcompensatie af te handelen.

GCS maakt gebruik van uittrekbare functionele eenheden om verschillende elektrische functies te organiseren binnen een gestructureerde kastopstelling, waardoor circuits kunnen worden geconfigureerd op basis van de werkelijke belastingsvereisten.

Met nominale stroom tot4000AGCS is met name geschikt voor grote laagspanningsdistributiesystemen in plaats van alleen voor conventionele eindgebruikersdistributie.

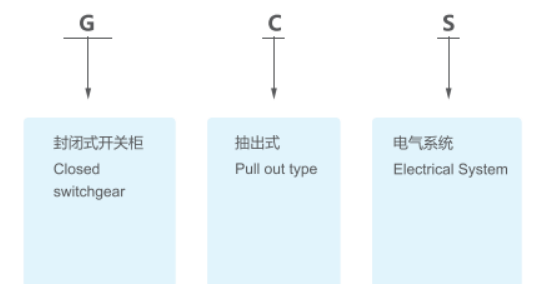

Modeldefinitie

Drie elektrische kernfuncties in één systeem

GCS kan worden geconfigureerd rond drie belangrijke elektrische functies:

Laagspanningsstroomdistributie
Wordt gebruikt voor inkomende stroom, raildistributie en meerdere uitgaande voedingscircuits.

Gecentraliseerde motorcontrole
Ontworpen voor gecentraliseerde besturing van productiemachines, pompen, ventilatoren, compressoren en andere industriële motorbelastingen.

Reactieve vermogenscompensatie
Reactieve compensatiefuncties kunnen worden geïntegreerd in overeenstemming met het systeemontwerp om het beheer van de arbeidsfactor en een efficiënter gebruik van elektrische energie te ondersteunen.

Voor sterk geautomatiseerde industriële faciliteiten kan GCS ook worden geconfigureerd voor interface-integratie met toezichthoudende computers, PLC's en andere besturingssystemen, waardoor de schakelapparatuur kan werken als onderdeel van een bredere industriële automatiseringsarchitectuur.

Uittrekbare architectuur voor systemen met hoge circuitdichtheid

GCS maakt gebruik van eenuittrekbare laagspanningsarchitectuur, waardoor functionele eenheden kunnen worden gerangschikt volgens het distributieschema.

Voor grote industriële projecten kunnen meerdere circuits met verschillende classificaties en functies binnen dezelfde reeks schakelapparatuur nodig zijn. Met een volledig vaste configuratie kunnen circuitonderhoud, systeemaanpassingen en apparatuuronderhoud restrictiever worden.

GCS organiseert circuits via uittrekbare functionele eenheden, waardoor een meer gestructureerde opstelling ontstaat voor distributie-, controle- en beveiligingsfuncties.

Deze architectuur is bijzonder geschikt voor:

Distributiesystemen met meerdere feeders

Gecentraliseerde MCC-applicaties

Grote industriële automatiseringsprojecten

Productiesystemen die efficiënt apparatuuronderhoud vereisen

Ontworpen voor geautomatiseerde industriële energiesystemen

GCS is met name geschikt voor distributiesystemen die computerinterfaces en een hoger automatiseringsniveau vereisen.

Moderne industriële energiesystemen hebben meer nodig dan alleen basisstroomdistributie. Operators hebben mogelijk ook toegang nodig tot de bedrijfsstatus, circuitparameters en besturingsinformatie. Laagspanningsschakelapparatuur moet daarom effectief kunnen communiceren met de bredere industriële besturingsarchitectuur.

Afhankelijk van de projectvereisten kan GCS de juiste meet-, beveiligings- en besturingscomponenten integreren en communiceren met PLC's, toezichtsystemen of industriële computers.

Deze combinatie van stroomdistributie en -controle maakt GCS geschikt voor continuproductie-industrieën zoals de petrochemie, metallurgie, energieopwekking en textielproductie.

Technische parameter

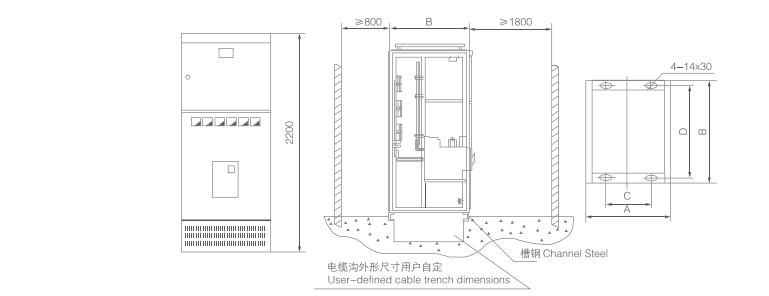

Installatieschema

GCS laagspanningsschakelapparatuur versus GCK

Zowel GCS als GCK gebruiken uittrekbare architecturen, maar hun typische technische toepassingen zijn verschillend.

GCK wordt daar vaak voor gebruiktindustriële laagspanningsdistributie en motorbesturing, met de nadruk op pc- en MCC-toepassingen.

GCS is meer gericht ophoge capaciteit, hoge dichtheid en sterk geautomatiseerde laagspanningsdistributiesystemen. Met een nominale stroom tot 4000 A is hij ontworpen voor geïntegreerde toepassingen met grootschalige distributie, gecentraliseerde motorbesturing en blindvermogencompensatie.

Bij de productkeuze moet daarom rekening worden gehouden met:

Systeemcapaciteit → Aantal inkomende/uitgaande circuits → Motorbelastingen → Automatiseringsvereisten → Reactieve compensatie → Installatieruimte → Onderhoudsvereisten

Toepasselijke industrieën

Elektriciteitscentrales

GCS kan worden gebruikt in laagspanningshulpstroomsystemen in elektriciteitscentrales en biedt gecentraliseerde distributie en controle voor hulpapparatuur, motorbelastingen en andere laagspanningsbelastingen.

Petrochemische faciliteiten

Petrochemische faciliteiten omvatten doorgaans een continu bedrijf en een hoge mate van automatisering. GCS kan worden toegepast op stroomverdeling en gecentraliseerde motorbesturing binnen deze omgevingen.

Metallurgie en zware industrie

Voor grote productielijnen en motorbelastingen met hoog vermogen biedt GCS een gestructureerde oplossing voor laagspanningsdistributie over meerdere circuits en gecentraliseerde besturing.

Hoge gebouwen

GCS kan worden geïntegreerd in laagspanningsdistributiesystemen in grote gebouwen voor gecentraliseerde distributie van stroom, verlichting en andere laagspanningsbelastingen.

Ontwerpnormen en naleving

Het GCS-systeem is ontworpen in overeenstemming met de toepasselijke normen voor laagspanningsschakel- en besturingsapparatuur, waaronder:

• IEC 439-1 — Laagspanningsschakel- en besturingsapparatuur
• GB/T 7251 - Laagspanningsschakelapparatuur en besturingsapparatuur
• ZBK 36001 — Volledig uittrekbaar laagspanningsschakelapparaat
• GB/T 7251.12-2013

De toepasselijke projectnormen, componentconfiguratie en testvereisten kunnen worden gedefinieerd op basis van de doelmarkt en de technische specificaties van het project.

Kwaliteitscontrole

HAGOE exploiteert de productie onderISO9001, ISO14001 en ISO45001managementsystemen en past procesgebaseerde kwaliteitscontrole toe op complete elektrische apparatuur.

De belangrijkste fasen van de GCS-kwaliteitscontrole zijn onder meer:

Componentkwaliteit : Verificatie van componentmodellen, classificaties en matching voor inkomende, uitgaande, besturings- en beveiligingscircuits.

Kastenfabricage: Controle van lasersnijden, CNC-buigen en nauwkeurigheid van kastmontage.

Busbar-systeem: Verificatie van railspecificaties, aansluitingen, installatiekwaliteit en isolatievereisten.

Functionele eenheden: Inspectie van de uittrekbare eenheid, mechanische structuur en elektrische aansluitingen.

Secundaire controle: Inspectie van besturingsbedrading, klemmen, meet- en signaalcircuits.

Volledige kasttesten: Inspectie vóór aflevering en testen van elektrische prestaties volgens de toepasselijke projectvereisten.

Veelgestelde vragen

Waar wordt GCS laagspanningsschakelapparatuur voor gebruikt?

GCS wordt voornamelijk gebruikt voor laagspanningsstroomdistributie, gecentraliseerde motorbesturing en blindvermogencompensatie in energiecentrales, petrochemische faciliteiten, metallurgie, textielfabrieken, hoogbouw en andere industriële toepassingen.

Wat is de maximale nominale stroom van GCS?

GCS kan worden geconfigureerd met een nominale stroom tot 4000 A, waarbij de uiteindelijke classificatie wordt bepaald door het inkomende, rail- en feederontwerp.

Welke spanningswaarden zijn beschikbaar?

Het systeem is ontworpen voor 380V, 400V en 660V laagspannings-AC-systemen met nominale frequenties van 50Hz of 60Hz.

Kan GCS worden gebruikt voor motorbesturing?

Ja. GCS kan worden geconfigureerd met MCC-gerelateerde functionele eenheden voor gecentraliseerde besturing, distributie en bescherming van industriële motoren.

Kan GCS blindvermogencompensatie omvatten?

Ja. Functies voor blindvermogencompensatie kunnen worden geïntegreerd in overeenstemming met de vereisten van het projectontwerp en het beheer van de vermogensfactor.
