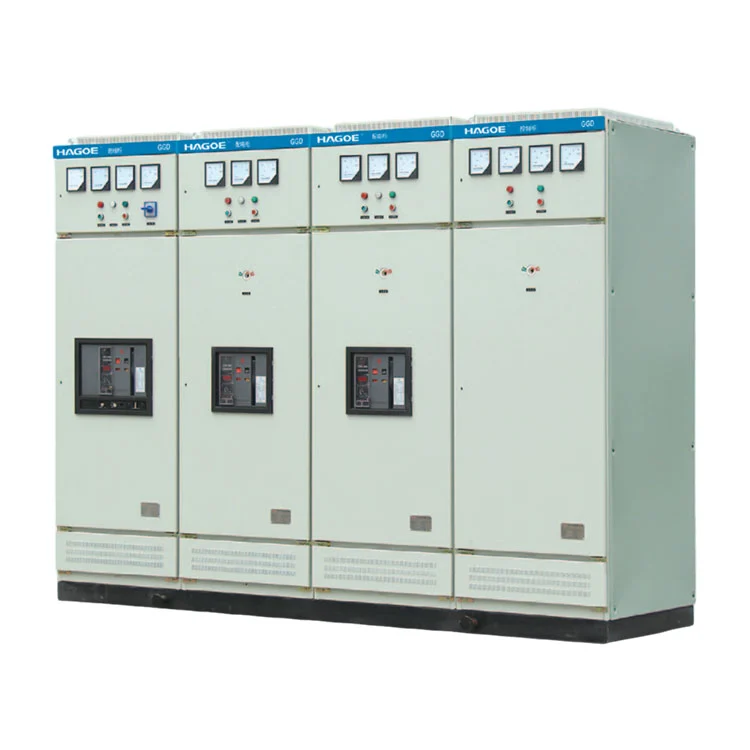

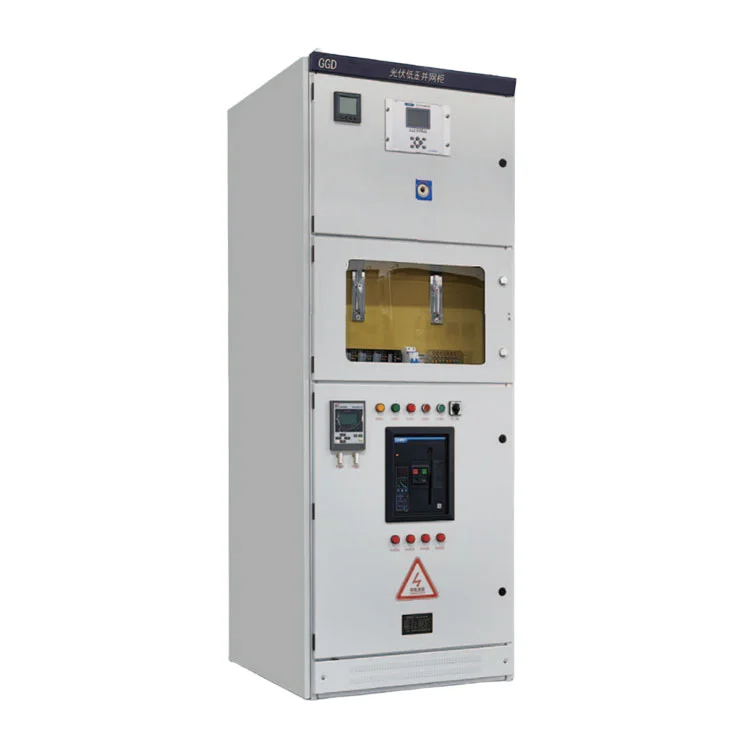

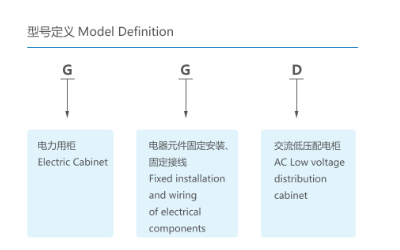

GGD is niet zomaar een metalen behuizing. Het is eenlaagspanningsschakelapparatuurmet stroomonderbrekers, stroomrails, beveiligingsapparatuur, meetinstrumenten en besturingscomponenten.
In een typisch distributiesysteem wordt het vermogen via een transformator verlaagd voordat het de laagspanningsschakelapparatuur binnenkomt. Het laagspanningsschakelapparaat van de GGD ontvangt stroom via het inkomende hoofdcircuit en distribueert deze via individuele voedingscircuits naar verlichting, motoren, productieapparatuur en andere laagspanningsbelastingen.
Het basisvermogenspad kan worden weergegeven als:
Transformator → Hoofdinkomend circuit → Railsysteem → Voedingscircuits → Elektrische belastingen
Om deze reden moet bij de selectie van schakelapparatuur rekening worden gehouden met meer dan alleen de nominale stroom.Verwachte kortsluitstroom, belastingskarakteristieken, aantal uitgaande circuits, railopstelling, beveiligingscoördinatie en installatievoorwaardenhebben allemaal invloed op de uiteindelijke configuratie.
De belangrijkste technische waarde van de laagspanningsschakelapparatuur van de GGD is het bieden van een gestructureerd en onderhoudbaar platform voor laagspanningsstroomdistributie.
Op basis van de geleverde productspecificaties zijn de belangrijkste kenmerken:
Verschillende GGD-modellen bieden verschillende nominale kortsluitstroomniveaus, waardoor de schakelapparatuur kan worden geselecteerd op basis van het systeemfoutniveau.
De kast en het geleidende systeem moeten bestand zijn tegen de thermische effecten en elektromagnetische krachten die worden gegenereerd tijdens kortsluitingsomstandigheden. De relevante parameters omvatten de nominale kortstondige weerstandsstroom en de nominale piekstroom.
Inkomende, uitgaande, laad- en distributiecircuits kunnen worden geconfigureerd volgens de projectvereisten.
De gevestigde kastarchitectuur vergemakkelijkt de installatie van apparatuur, circuitinspectie en daaropvolgend onderhoud.
Er zijn verschillende stroomwaarden beschikbaar voor de GGD1-, GGD2- en GGD3-configuraties om te passen bij verschillende distributiecapaciteiten.
De drie GGD-groepen moeten niet simpelweg gezien worden als verschillende kastgroottes. Hun belangrijkste verschillen houden verband metnominale stroom en kortsluitvastheid.
| Model | Nominale spanning | Nominale stroom | Nominale kortsluitstroom | Geschatte kortstondige weerstandsstroom | Nominale piekstroom |
|---|---|---|---|---|---|
| GGD1 | 380V | A: ≤1000A / B: 600(630)A / C: 400A | 15kA | 15kA | 30kA |
| GGD2 | 380V | A: ≤1500(1600)A / B: 1000A / C: 600A | 30kA | 30kA | 63kA |
| GGD3 | 380V | A: ≤3150A / B: 2500A / C: 2000A | 50kA | 50kA | 105kA |
Aankoopnota:Het uiteindelijke model mag niet uitsluitend op basis van de belastingsstroom worden geselecteerd. Het kortsluitniveau van het project, de transformatorcapaciteit, de beveiligingscoördinatie en de feederconfiguratie moeten ook worden bevestigd voordat u bestelt
Bij de selectie van laagspanningsschakelaars beschrijven de nominale kortsluitbreekstroom, de nominale kortsluitstroom en de nominale piekstroom verschillende aspecten van foutprestaties.
De nominale kortsluitstroom heeft betrekking op het vermogen van de schakelinstallatie om een gespecificeerde kortsluitstroom onder gedefinieerde omstandigheden te onderbreken.
De nominale kortstondige weerstandsstroom geeft de stroom aan die de apparatuur gedurende een bepaalde tijd kan weerstaan tijdens een kortsluiting, vooral in verband met thermische spanning.
De nominale piekstroom heeft betrekking op de elektromagnetische krachten die verband houden met de piekkortsluitstroom.
Om deze reden moeten deze parameters worden vergeleken met de berekende verwachte kortsluitstroom van het project in plaats van een kast eenvoudigweg te selecteren op basis van de normale bedrijfsstroom.
GGD Laagspanningsschakelapparatuur kan worden geconfigureerd volgens de distributietopologie van het project.
Typische configuraties zijn onder meer:
Verbindt de kast met de transformator of een stroomopwaartse laagspanningsvoedingsbron.
Biedt onafhankelijke voedingscircuits voor verschillende gebieden of apparatuur.
Geconfigureerd met geschikte schakel-, beveiligings- en besturingsapparaten voor motortoepassingen.
Biedt speciale laagspanningscircuits voor verlichtingssystemen.
Er kan condensatorcompensatie worden opgenomen op basis van de arbeidsfactor en de vereisten voor reactief vermogen van het project.
Afhankelijk van de projectvereisten kunnen spanning, stroom, vermogen, energie en andere bewakingsfuncties worden geïntegreerd.
Volgens de meegeleverde productgegevens is de GGD-serie bedoeld voor de volgende typische bedrijfsomstandigheden:
Voor omgevingen op grote hoogte, met een hoge luchtvochtigheid, zeer corrosief, met veel trillingen of anderszins ongebruikelijke omgevingen moeten de werkelijke omstandigheden op de locatie worden bevestigd tijdens de technische onderzoeksfase, zodat de apparatuur op de juiste manier kan worden geconfigureerd.
GGD laagspanningsschakelapparatuur is geschikt voor toepassingen die gecentraliseerde laagspanningsstroomdistributie en -controle vereisen, waaronder:
Elektriciteitscentrales en onderstations
Voor laagspanningsdistributie- en hulpstroomsystemen.
Industriële productie
Voor productielijnen, machines, pompen, ventilatoren en andere industriële belastingen.
Mijnbouw en zware industrie
Voor industriële en mijnbouwstroomdistributiesystemen.
Infrastructuurprojecten
Voor laagspanningsdistributie in gebouwen, gemeentelijke infrastructuur en openbare voorzieningen.
Hernieuwbare energieprojecten
Als onderdeel van de AC-laagspanningsdistributiesectie van duurzame energieprojecten, afhankelijk van de algemene systeemarchitectuur.
Upgrades van distributienetwerken
Voor het upgraden en uitbreiden van bestaande laagspanningsdistributiesystemen.
| Overweging | Basisverdeelkast | GGD Laagspanningsschakelapparatuur |
|---|---|---|
| Systeemtoepassing | Eenvoudige distributie | Industriële en energiedistributie |
| Huidige configuratie | Meestal beperkt | Meerdere huidige niveaus |
| Kortsluitparameters | Kan beperkt zijn | Duidelijk gespecificeerd |
| Elektrische configuratie | Relatief eenvoudig | Flexibele |
| Beveiligingsconfiguratie | Basis | Configureerbaar volgens systeem |
| Geschiktheid van projecten | Kleine/eenvoudige installaties | Industriële en infrastructuurprojecten |
| Engineering maatwerk | Beperkt | Beschikbaar volgens project |
Voor eenvoudige residentiële of kleinschalige distributie kan een basisverdeelkast voldoende zijn. Industriële installaties, onderstations en infrastructuurprojecten vereisen doorgaans een duidelijker definitiekortsluitvermogen, railcapaciteit, aantal feeders, beveiligingsconfiguratie en onderhoudsvereisten.
Dit is waar een laagspanningsschakelinrichting van de GGD geschikter wordt voor technische distributietoepassingen.
GGD is een complete elektrische assemblage, wat betekent dat de productkwaliteit niet alleen afhangt van individuele componenten, maar ook vannauwkeurigheid van de fabricage van kasten, railverbindingen, afstanden tussen geleiders, continuïteit van de aarding, installatie van componenten en bedrading van de volledige kast.
HAGOE beheert de productie onder het ISO9001-kwaliteitsmanagementsysteem en past kwaliteitscontrole toe vanaf de inspectie van binnenkomend materiaal en componenten tot en met het testen van volledige kasten.
Een typisch productieproces omvat:
Inkomende inspectie → Plaatwerkverwerking → Kastmontage → Railinstallatie → Componentinstallatie → Bedrading → Elektrische inspectie → Functioneel testen → Eindinspectie
Voor technische projecten kan HAGOE technische documentatie, inspectiegegevens, certificeringsdocumenten, bedradingsschema's en installatiegerelateerde documenten leveren volgens de inkoopvereisten.
GGD laagspanningsschakelapparatuur wordt voornamelijk gebruikt voor AC-laagspanningsstroomdistributie, verlichting, besturing en bescherming in energiecentrales, onderstations, industriële faciliteiten, mijnbouwbedrijven en infrastructuurprojecten.
De selectie moet gebaseerd zijn op de nominale stroom, de verwachte kortsluitstroom, de voedingsvereisten en de systeemconfiguratie.
Ja. HAGOE kan elektrische configuraties aanpassen op basis van inkomende circuits, uitgaande feeders, metingen, bescherming, compensatie, controlevereisten en installatieafmetingen.
De meegeleverde standaardbedrijfsomstandigheden zijn in de eerste plaats bedoeld voor typische installaties. Buitengebruik vereist bevestiging van de bescherming van de behuizing, temperatuur, vochtigheid, zonnestraling en andere omgevingsvereisten vóór configuratie.
