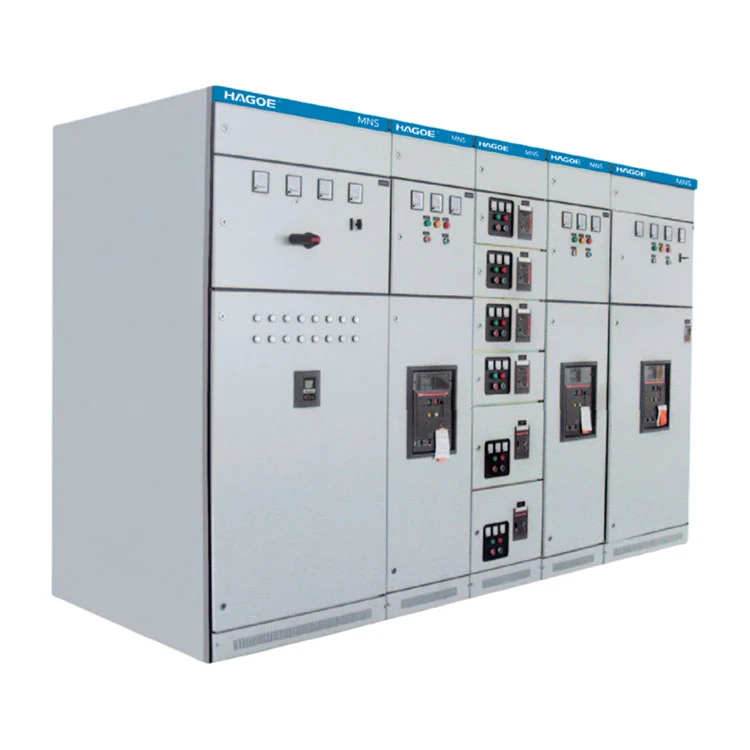

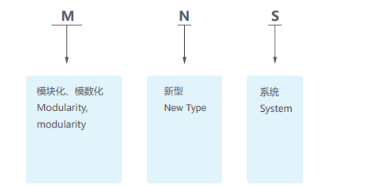

MNS Low Voltage Switchgear is een compleet laagspanningsschakelsysteem, gecentreerd op modulaire functionele eenheden en een uittrekbare architectuur.
In plaats van een kast uitsluitend op basis van de totale capaciteit te configureren, benadrukt MNS de gestandaardiseerde combinatie van functionele eenheden. Inkomende feeders, uitgaande circuits, motorbesturingseenheden en compensatiecircuits kunnen worden gerangschikt volgens het elektrische ontwerp van het project, waardoor de opstelling van de schakelapparatuur kan worden aangepast aan verschillende belastingsstructuren.
HAGOE MNS is ontworpen voor wisselstroomsystemen met een nominale bedrijfsspanning tot 660V en omvat stroomconversie-, distributie- en besturingsfuncties.
Voor industriële projecten die meerdere distributiecircuits, MCC-motorbesturingscircuits en gecentraliseerde elektrische besturing vereisen, biedt de modulaire architectuur een meer gestructureerde manier om de interne functies van de schakelapparatuur te organiseren.
De pc-kast wordt gebruikt voor primaire inkomende laagspanningsvoeding en distributie. Afhankelijk van de huidige beoordelingen en projectvereisten kan het worden aangepastStroomonderbrekers uit de Emax-, MT-, 3WN-, AH- en ME-serievoor inkomende stroomaansluiting, bescherming en distributie.
De MCC-kast is in de eerste plaats ontworpen voor industriële motorbelastingen. Afhankelijk van de afmetingen van het ladeblok en de circuitvereisten kan elk functioneel circuit gebruik maken van een gegoten stroomonderbreker met hoge uitschakelcapaciteit of een roterende belastingsschakelaar met zekeringbeveiliging voor gecentraliseerde motorbesturing en -beveiliging.
De blindvermogencompensatiekast kan worden uitgerust methandmatige, automatische en externe reactieve vermogenscompensatiefunctiesvolgens het projectontwerp, ter ondersteuning van het powerfactorbeheer binnen het distributiesysteem.
Door de combinatie van PC, MCC en compensatiefuncties kan MNS dienen als een compleet laagspanningsstroomdistributie- en motorbesturingssysteem in plaats van als een op zichzelf staande verdeelkast.
MNS maakt gebruik van uitneembare functionele eenheden. Industriële distributiesystemen bevatten vaak een groot aantal voedings- en motorcircuits. Bij vast gemonteerde apparatuur kan het onderhoud van een individueel circuit uitgebreidere veldontkoppeling en werkzaamheden vereisen.
De uittrekbare architectuur organiseert elk functioneel circuit in een onafhankelijke eenheid, waardoor onderhoudsactiviteiten specifieker kunnen worden gericht.
Tijdens de technische configuratie kunnen geschikte ladeblokken worden geselecteerd op basis van circuittype en vermogen, en vervolgens worden geassembleerd via gestandaardiseerde modules.
Dit ontwerp is bijzonder geschikt voor:
Industriële distributie met meerdere circuits
Motorcontrolecentra
Grote energiesystemen op productielijnen
Gecentraliseerde elektrische kamers
Industriële installaties met continu bedrijf
Het belangrijkste voordeel van MNS laagspanningsschakelapparatuur is niet alleen de uittrekbare structuur, maar ook de structuur ervangestandaardiseerd modulair ontwerp.
Een industrieel project kan inkomende feeders met hoge capaciteit, algemene stroomfeeders, kleine motorcircuits, regelcircuits en reactieve compensatiecircuits binnen hetzelfde laagspanningssysteem omvatten. Deze circuits hebben verschillende stroomwaarden, beschermingseisen en besturingsmethoden.
MNS-configuratie moet daarom gebaseerd zijn op:
Transformatorcapaciteit
Inkomende stroom
Hoeveelheid feeder
Motorbelasting
Motorstartmethode
Beschermingsvereisten
Vraag naar reactief vermogen
Controle- en communicatievereisten
HAGOE kan de kastopstelling en functionele eenheden configureren volgens het enkellijnsschema, de belastingslijst of de technische projectspecificatie van de klant.
MNS Laagspanningsschakelaars zijn bedoeld voor industriële systemen die gecentraliseerde laagspanningsdistributie en motorbesturing vereisen, in plaats van beperkt te zijn tot één specifieke industrie.
Typische toepassingen zijn onder meerenergiecentrales, onderstations, petrochemische faciliteiten, metallurgie en walsstaal, transportenergiesystemen, lichte industrie en textielfabrieken.
|
Elektrische prestaties |
||
|
Nominale isolatiespanning |
660 V (1000) V |
|
|
Nominale bedrijfsspanning |
380V, 660V |
|
|
Maximale werkstroom van de hoofdbus |
6300A |
|
|
Op korte termijn weersta de stroom van de hoofdrail |
100kA/1s |
|
|
Nominale piekstroom van de hoofdrail |
220kA/1s |
|
|
Maximale werkstroom van distributierail verticale rail |
2000A |
|
|
Piekstroom van distributierail verticale rail |
|
|
|
|
Standaard type |
105 kA/0,1s 105 Ka Max / 0,1 S |
|
|
Versterkte soort |
176 kA/0,1 s 176 Ka Max / 0,1 s |
|
Het voldoet aan de normen IEC 529 en Din 40050 |
|
IP30 voor vaste bescherming groter dan 25 mm |
|
IP40 voor vaste bescherming groter dan 1,0 mm |
|
IP54 beschermt tegen stof en spatwater in elke richting |
|
Bij het bestellen van een IP54-beschermingsgraad moet de fabrikant worden geraadpleegd |
De standaard servicevoorwaarden voor MNS moeten worden bevestigd in overeenstemming met de ontwerpvereisten van de apparatuur. Typische omstandigheden zijn onder meer:
Transport en opslag worden over het algemeen binnen ondersteund-25°C tot +55°C. Hogere temperaturen op korte termijn kunnen worden overwogen, op voorwaarde dat er geen onomkeerbare schade optreedt.
Voor speciale toepassingen zoalsoffshore olieboorplatforms en kerncentralesmoet een afzonderlijke technische overeenkomst met de fabrikant worden gesloten om de milieu-, isolatie-, structurele, materiaal- en testvereisten te definiëren.
Hagoe Electric Technology Co., Ltd. werd opgericht in2008en heeft ruim 18 jaar ervaring in aandrijftechniek, distributiesystemen en vermogenselektronica.
Voor complete laagspanningssystemen zoals MNS Laagspanningsschakelapparatuur biedt HAGOE meer dan standaard kastfabricage. Onze reikwijdte omvatontwerp van elektrische schema's, configuratie van functionele eenheden, fabricage van kasten, assemblage van componenten, testen van volledige kasten en internationale levering.
Het bedrijf houdtmeer dan 34 nationale patentenen exploiteert productiefaciliteiten uitgerust met Trumpf-lasersnijmachines uit Duitsland, AMADA CNC-buigmachines uit Japan, geautomatiseerde CNC-ponsapparatuur, SMT-productielijnen en intelligente testsystemen.
Deze productiemogelijkheden ondersteunen de nauwkeurigheid van de fabricage van kasten, structurele consistentie en productiestabiliteit, terwijl het engineeringteam zich richt op de systeemconfiguratie op basis van projectbelastingen, circuithoeveelheid en controlevereisten.

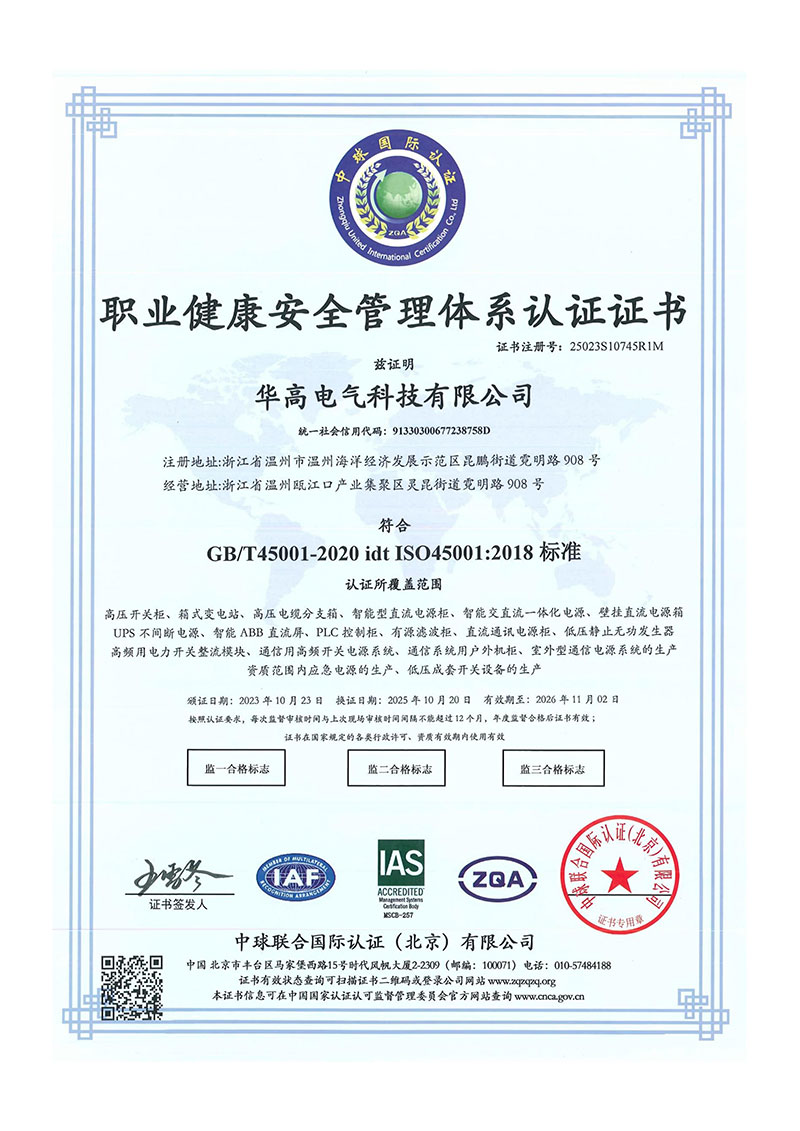

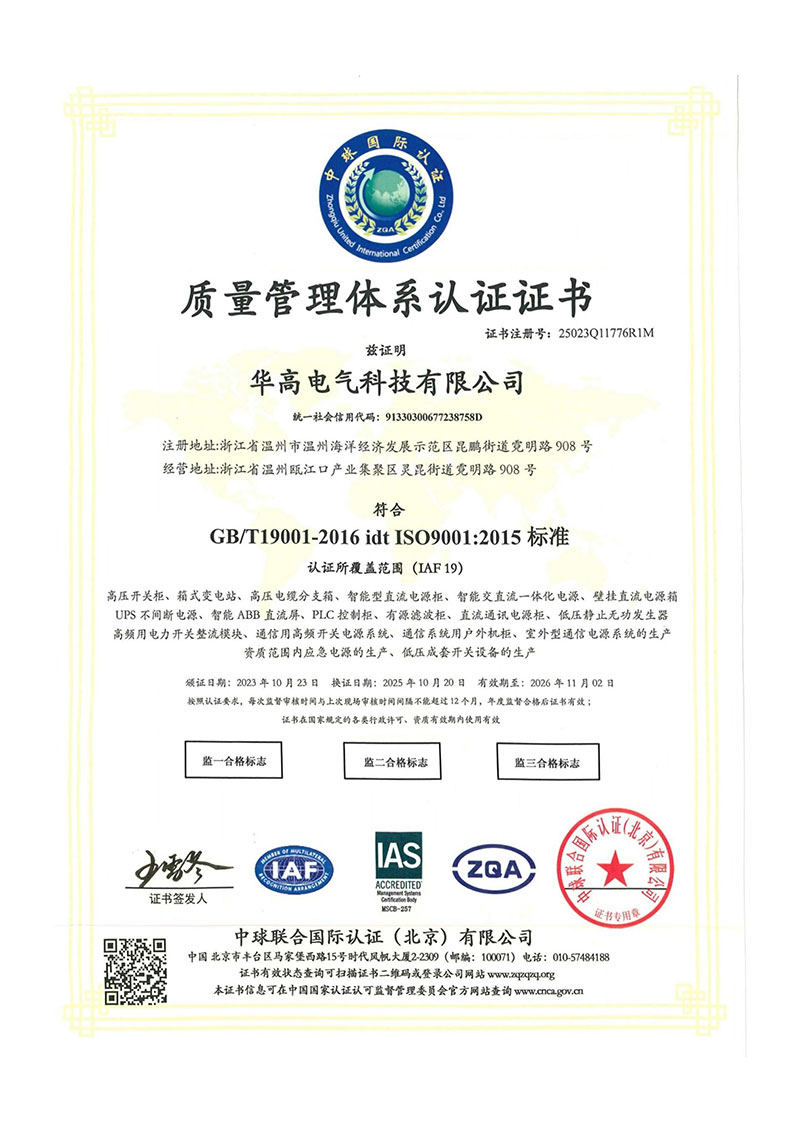

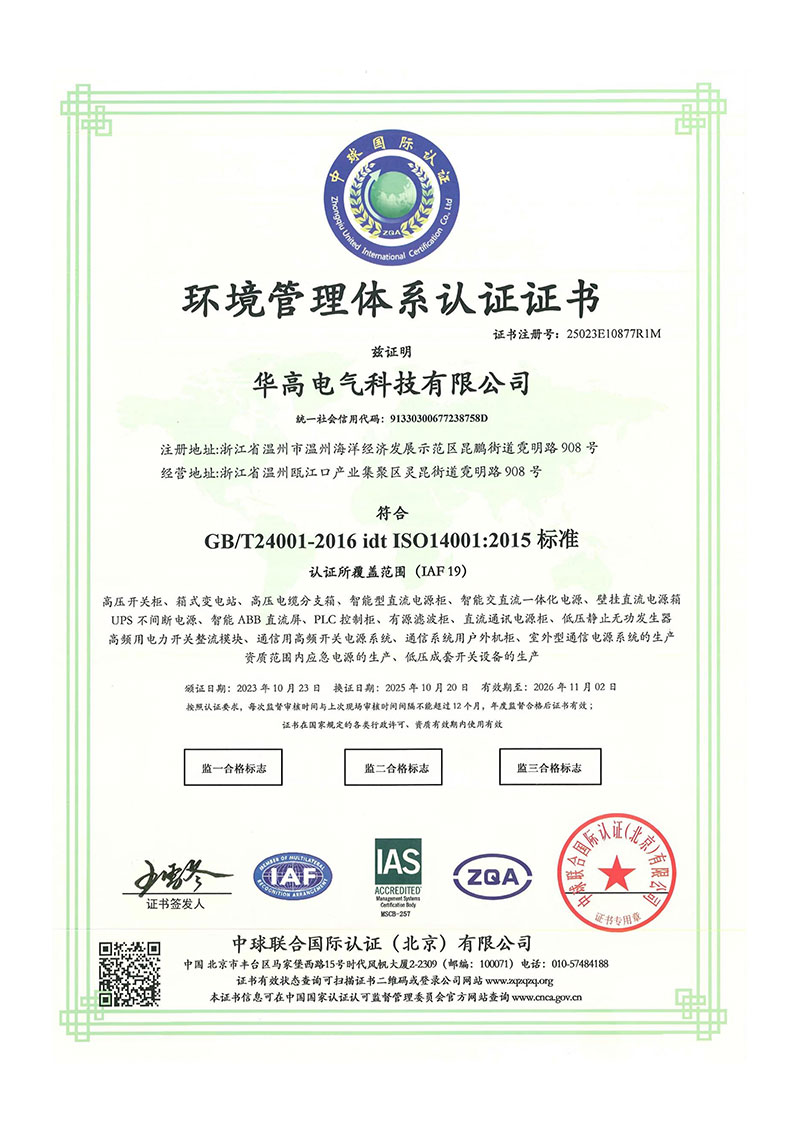

HAGOE opereert onderISO9001 kwaliteitsmanagement, ISO14001 milieumanagement en ISO45001 managementsystemen voor gezondheid en veiligheid op het werk.
MNS-kwaliteitscontrole omvat:
Inkomende materiaalinspectie
Verificatie van belangrijke elektrische componenten, kastmaterialen en aanverwante onderdelen aan inkoop- en projectvereisten.
Kastenfabricage
Lasersnij- en CNC-buigprocessen worden gebruikt om de maatnauwkeurigheid en fabricageconsistentie te behouden.
Assemblage van functionele eenheden
Inspectie van de ladekaststructuur, mechanische werking en elektrische aansluitingen.
Inspectie van rail- en bedrading
Inspectie van railinstallatie, aansluitingen, isolatie en secundaire bedrading.
Elektrische testen
Fabrieksinspectie en elektrische prestatietests worden uitgevoerd volgens de toepasselijke normen en technische projectspecificaties.
Deze procesgebaseerde aanpak helpt de kwaliteitsrisico's te verminderen die worden veroorzaakt door variaties in componenten, assemblageverschillen en inconsistenties in de bedrading tijdens batchproductie.
Voor een MNS laagspanningsschakelapparatuurproject zijn de uiteindelijke systeemprestaties afhankelijk van meer dan alleen het uiterlijk van de kast.Systeemconfiguratie, afstemming van componenten, ontwerp van ladeblokken, railopstelling, secundaire besturing en eindtestenze moeten allemaal samenwerken als één engineeringproces.
HAGOE biedt geïntegreerde mogelijkheden van R&D en productie tot projectoplevering en kan MNS-systemen configureren op basis van de wensen van de klant:
Diagram met één lijn
Lijst laden
Technische specificatie
Installatieomgeving
Beschermingsvereisten
Voor standaardprojecten kan HAGOE productselectie en technische parameterbevestiging verzorgen. Voor industriële automatiserings-, petrochemische, metallurgie- en grootschalige distributieprojecten kan het engineeringteam ook de systeemconfiguratie en technische documentatie ondersteunen.
