Naarmate 5G-netwerken zich uitbreiden naar een hogere capaciteit, bredere dekking en een meer gedistribueerde infrastructuur, is betrouwbare stroom een cruciaal onderdeel geworden van de prestaties van telecomlocaties. De5GBuiten DC-voedingspaneelvanHAGOis ontworpen om een geïntegreerde oplossing voor buitenvoeding te bieden die DC-stroomconversie, AC/DC-distributie, batterijbeheer, bewaking, thermisch beheer en bescherming in één kast combineert.
Een moderne telecomsite heeft meer nodig dan een conventionele elektriciteitsverdeelkast. 5G-apparatuur voor buitenshuis moet continu werken en wordt geconfronteerd met temperatuurveranderingen, vochtigheid, stof, bliksemstoten, veroudering van de batterij, beperkte installatieruimte en vereisten voor onderhoud op afstand. Een geïntegreerd 5G Outdoor DC-voedingspaneel kan deze uitdagingen aangaan door meerdere energiebeheerfuncties te combineren in een gecoördineerd buitensysteem.

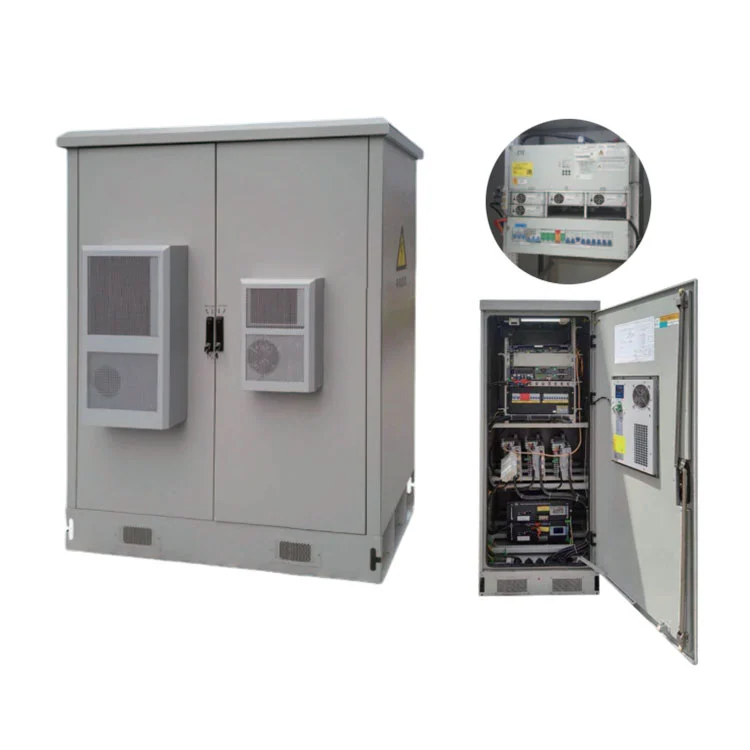

De H5GY-serie van HAGOE is een geïntegreerde 48V DC-voedingsoplossing voor buiten, ontworpen voor 5G- en 4G-basisstations, FTTx-netwerken, datacommunicatieapparatuur, toegangsnetwerken en onbewaakte telecomlocaties. Het systeem ondersteunt 200A- en 300A-configuraties, IP55-kastbescherming, meerdere communicatie-interfaces, batterijbeheer, monitoring en aanpasbare distributieregelingen.
De 5G-infrastructuur is afhankelijk van een groot aantal communicatielocaties verspreid over steden, industriële gebieden, transportnetwerken, commerciële zones en afgelegen locaties. In tegenstelling tot apparatuurruimten binnenshuis worden telecomlocaties buitenshuis direct blootgesteld aan omgevingsomstandigheden die de prestaties van elektrische apparatuur en batterijen kunnen beïnvloeden.
Een betrouwbare buitenstroomarchitectuur moet daarom verschillende uitdagingen tegelijkertijd aanpakken:
Om deze redenen kan een geïntegreerde stroomkast praktischer zijn dan het monteren van meerdere onafhankelijke energiebeheercomponenten op elke telecomlocatie.
Een 5G DC-voedingspaneel voor buiten is een telecom-voedingssysteem voor buiten dat is ontworpen voor het leveren, distribueren, bewaken en beschermen van gelijkstroom voor communicatieapparatuur. Afhankelijk van de projectconfiguratie kan de kast AC/DC-distributie, gelijkrichtermodules, batterijsystemen, bewakingsfuncties, thermisch beheer en overspanningsbeveiliging combineren.
De HAGOE H5GY-serie maakt gebruik van een geïntegreerde kastarchitectuur bedoeld voor 5G- en 4G-communicatiesites. De 48V DC-voedingsarchitectuur kan worden geconfigureerd rond de werkelijke vereisten van telecomapparatuur in plaats van te vertrouwen op een enkele vaste configuratie.
Deze aanpak is met name nuttig voor telecomaannemers, EPC-bedrijven, distributeurs en systeemintegrators die een evenwicht moeten vinden tussen de stroomcapaciteit, back-upvereisten, kastafmetingen, omgevingsomstandigheden en vereisten voor monitoring op afstand.
In plaats van voor elke energiebeheerfunctie afzonderlijke kasten te installeren, kan een geïntegreerd buitensysteem de belangrijkste componenten samenbrengen in één op elkaar afgestemde behuizing. Dit kan de installatie vereenvoudigen, het ruimtegebruik verbeteren en het onderhoud op locatieniveau eenvoudiger maken.
Telecomapparatuur is doorgaans afhankelijk van gelijkstroomarchitectuur, waardoor een stabiele gelijkstroomuitvoer een essentiële overweging is voor basisstations en communicatieknooppunten. De H5GY-serie kan 48V DC-voedingscomponenten, gelijkrichtermodules, AC/DC-distributie, batterijsystemen en bewakingsmodules integreren volgens de projectvereisten.
Telecomkasten voor buiten moeten anders worden ontworpen dan elektrische panelen voor binnenshuis. De H5GY-serie biedt een IP55-buitenkastconfiguratie om interne elektrische componenten te helpen beschermen tegen algemene blootstelling aan de omgeving.
Met batterijback-up kan telecomapparatuur blijven werken tijdens bepaalde stroomonderbrekingen. De geïntegreerde monitoringarchitectuur ondersteunt berekening van de batterijcapaciteit, temperatuurcompensatie, online batterijtesten, automatische spanningsregeling en stroombegrenzing.
Warmtebeheer is belangrijk omdat vermogenselektronica en batterijen anders op temperatuur kunnen reageren. De H5GY-serie maakt gebruik van luchtkanaalisolatietechnologie tussen het apparatuurcompartiment en het batterijcompartiment om het effect van warmte die wordt gegenereerd door vermogenselektronica op het batterijgedeelte te verminderen.
Moderne telecomoperatoren hebben steeds vaker toegang op afstand nodig tot informatie over het energiesysteem. Afhankelijk van de geselecteerde configuratie ondersteunt het systeem RS232-, RS485-, TCP/IP-, RJ45- en droog-contact-communicatie-interfaces. CDT-, Modbus- en IEC 61850-communicatieprotocollen kunnen ook als opties worden geconfigureerd.
Het systeem kan worden geconfigureerd met een geheugen met grote capaciteit dat meer dan 500.000 historische fout- en bedrijfsgegevens kan opslaan. Dit kan nuttige informatie opleveren voor onderhoudsanalyses en probleemoplossing.
Het kiezen van een telecom-stroomkast moet gebaseerd zijn op daadwerkelijke belastingsberekeningen en locatievereisten, en niet alleen op de capaciteit van de kast. De volgende specificaties illustreren de configureerbare architectuur die beschikbaar is voor het HAGOE-systeem.
| Configuratie-item | Technische parameter | Configuratie |
|---|---|---|
| Systeemtype | Buiten geïntegreerd gelijkstroomvoedingssysteem | Standaard architectuur |
| Capaciteitsopties | 200A / 300A | Projectafhankelijk |
| Buitenbescherming | IP55 | Standaard kastbescherming |
| Ingangsspanning | Wisselstroom 380V ±20% | Standaard |
| Nominale frequentie | 50 Hz ±10% | Standaard |
| Mededeling | RS232 / RS485 / TCP/IP / Droog contact | Configureerbaar |
| Oplaadmodules | 10A, 20A, 30A of andere gespecificeerde configuraties | Vereist |
| Batterij-inspectie | Maximaal 4 modules | Vereist |
| Batterijbewaking | Maximaal 32 modules | Optioneel |
| Omvormermodule | 1K / 2K / 3K / 5K | Optioneel |
| Kastgrootte | 800 × 600 × 2260 mm of 2360 mm | Aanpasbaar |
Het uiteindelijke gelijkrichteraantal, de batterijcapaciteit, de opstelling van de stroomonderbrekers, de in-/uitgangsconfiguratie en de back-upduur moeten vóór de aanschaf worden bevestigd via berekeningen van de projectbelasting.
De primaire toepassing is mobiele infrastructuur buitenshuis. Een gecentraliseerde DC-voedingskast voor buiten kan stroomconversie, batterijback-up, distributie en bewaking van communicatieapparatuur bieden.
Glasvezeltoegangsnetwerken omvatten vaak talrijke gedistribueerde communicatieknooppunten. Een geïntegreerde buitenkast kan stroomconversie, back-upstroom, monitoring en distributie combineren in een compacte oplossing.
Communicatie- en toegangsapparatuur die een gecentraliseerde gelijkstroomvoedingsbron vereist, kan profiteren van bewaking op afstand, batterijbeheer en configureerbare distributie.
Afgelegen locaties kunnen moeilijk en duur zijn om regelmatig te inspecteren. Buitenbescherming, omgevingsmonitoring, batterijbeheer en communicatie op afstand helpen de afhankelijkheid van continue handmatige inspectie te verminderen.
Wanneer bestaande 3G- of 4G-locaties worden geüpgraded naar 5G, moet het energiesysteem mogelijk aan hogere of andere belastingsvereisten voldoen. Met een configureerbare DC-voedingskast kunnen ingenieurs samen het nieuwe belastingsprofiel, de batterijvereisten en de distributieopstelling evalueren.
Voor telecomoperatoren, EPC-aannemers en systeemintegratoren vereist het selecteren van het juiste systeem meer dan alleen het vergelijken van de nominale stroomsterkte. Voordat u een bestelling plaatst, moeten vijf sleutelfactoren worden geëvalueerd.
Bepaal de continue bedrijfsbelasting en overweeg toekomstige uitbreidingen. Dit helpt bij het bepalen of een 200A, 300A of een andere configuratie geschikt is.
De batterijcapaciteit moet worden berekend op basis van de werkelijke belasting, de vereiste back-upduur, de batterijkarakteristieken en de lokale bedrijfsomstandigheden.
Identificeer het vereiste aantal AC- en DC-circuits, de posities van de stroomonderbrekers, de ingangs-/uitgangsgroepen en de vereisten voor gefaseerde uitschakeling.
Controleer of het bestaande sitebeheerplatform TCP/IP, RS485, RS232, droge contacten, Modbus of een andere communicatiemethode vereist.
Omgevingstemperatuur, vochtigheid, zonnestraling, installatielocatie, ventilatie en toegankelijkheid voor onderhoud moeten allemaal in overweging worden genomen bij de systeemkeuze.
Een projectgebaseerd selectieproces kan zowel ondermaatse systemen als onnodige apparatuurcapaciteit helpen voorkomen, waardoor de algehele waarde van de investering wordt verbeterd.
HAGO Electric Technology Co., Ltd. houdt zich sinds 2008 bezig met de productie van elektrische apparatuur, met een productdekking die zich uitstrekt over gelijkstroomvoedingssystemen, UPS/EPS, stroomdistributie, automatiseringscontrole, elektrische apparatuur voor nieuwe energie en aanverwante intelligente voedingssystemen.
Voor internationale kopers die op zoek zijn naar een Chinese fabrikant of leverancier, kan het fabrieksgebaseerde engineeringmodel van het bedrijf een meer geïntegreerd inkoopproces bieden dat technische selectie, productie, testen, documentatie en exportondersteuning omvat.
HAGO integreert R&D-, engineering-, productie-, test- en exportdiensten. De productiemogelijkheden omvatten de fabricage van kasten, elektrische assemblage, integratie van monitoringsystemen, inbedrijfstelling van het systeem en eindinspectie.
Volgens de toepasselijke product- en certificeringsscope onderhoudt HAGOE ISO9001-, ISO14001- en ISO45001-managementsystemen en beschikt over certificeringen waaronder CCC, CE, CB en RoHS. Het bedrijf rapporteert ook meer dan 34 nationale patenten.
Voor telecom EPC-aannemers, distributeurs en systeemintegrators kan HAGOE de technische selectie, het ontwerp van oplossingen op maat, het opstellen van offertes, het volgen van de productie, inspectiedocumentatie, logistieke coördinatie en inbedrijfstelling op afstand ondersteunen.
Ja. Telecomprojecten verschillen vaak qua kastafmetingen, belastingseisen, batterijcapaciteit, communicatieprotocollen, distributiearchitectuur en omgevingsomstandigheden. Een gestandaardiseerde kast kan daarom vóór implementatie technische aanpassingen vereisen.
De H5GY-serie kan worden aangepast aan projectspecifieke vereisten, waaronder:
HAGO biedt ook OEM- en ODM-diensten voor internationale klanten, waardoor telecomaannemers en systeemintegratoren een stroomkast kunnen ontwikkelen rond hun projectspecificaties in plaats van hun project aan te passen aan een rigide standaardconfiguratie.
Het wordt gebruikt voor het leveren, distribueren, monitoren en beschermen van gelijkstroom voor telecominfrastructuur buitenshuis, zoals 5G- en 4G-basisstations, FTTx-netwerken, toegangsnetwerken en datacommunicatieapparatuur.
De HAGOE H5GY-serie ondersteunt 200A- en 300A-configuraties. De uiteindelijke capaciteit moet worden geselecteerd op basis van de werkelijke gelijkstroombelasting, toekomstige uitbreidingsvereisten en de behoeften aan back-upbatterijen.
Ja. De systeemarchitectuur ondersteunt een batterijcompartiment en batterijbeheerfuncties. Het batterijtype, de capaciteit en de hoeveelheid moeten worden bepaald op basis van de vereiste back-uptijd en projectbelasting.
Ja. Afhankelijk van de configuratie kan het systeem TCP/IP-, RS485-, RS232-, RJ45- en droog-contactinterfaces ondersteunen. Er kunnen ook aanvullende communicatieprotocollen zoals Modbus worden geconfigureerd.
De H5GY-serie maakt gebruik van een IP55-beschermingsconfiguratie voor buitenkasten, waardoor het systeem kan voldoen aan de milieuvereisten van telecominstallaties buitenshuis.
Ja. HAGOE ondersteunt OEM- en ODM-aanpassingen op het gebied van kaststructuur, elektrische configuratie, bewakingsinterfaces, branding, verpakking en gerelateerde technische documentatie.
HAGO biedt Engelse installatiedocumentatie, technische begeleiding op afstand, hulp bij inbedrijfstelling, bedieningstraining en probleemoplossing op afstand. Ondersteuning voor grotere projecten kan worden gecoördineerd op basis van de projectvereisten.
HAGO is een fabrikant gevestigd in Wenzhou, Zhejiang, China. Het bedrijf, opgericht in 2008, integreert R&D-, productie-, test-, verkoop- en exportdiensten.
Een betrouwbare energie-infrastructuur is van fundamenteel belang voor het behoud van stabiele 5G-communicatiediensten. Een goed ontworpen5G DC-voedingspaneel voor buitenkan stroomconversie, distributie, batterijback-up, monitoring, milieubeheer en bescherming combineren tot een gecoördineerde buitenoplossing. Deze geïntegreerde aanpak kan de implementatie op locatie vereenvoudigen en tegelijkertijd de betrouwbaarheidseisen van moderne telecomnetwerken ondersteunen.
Met configureerbare capaciteit, IP55-buitenbescherming, batterijbeheer, communicatie op afstand, aanpasbare distributie en projectgerichte technische ondersteuning biedt HAGOE's H5GY-serie een praktische optie voor telecomoperatoren, EPC-aannemers, distributeurs en systeemintegrators. Als u een nieuwe 5G-locatie plant, een bestaand telecomnetwerk upgradet of een op maat gemaakt gelijkstroomsysteem voor buiten aanschaft van een Chinese fabrikant,neem contact met ons opom uw belastingsvereisten, batterijback-uptijd, kastconfiguratie, communicatieprotocol en projectspecificaties te bespreken met het HAGOE-engineeringteam.
