Artikelsamenvatting:Een betrouwbaar DC-hulpvoedingssysteem is essentieel overal waar beveiligingsrelais, stroomonderbrekers, automatiseringsapparatuur en communicatieapparatuur operationeel moeten blijven. In dit artikel wordt uitgelegd hoe een GZDW-systeem werkt, de belangrijkste technische kenmerken, batterijopties, intelligente bewakingsfuncties, toepassingsscenario's en belangrijke factoren waarmee u rekening moet houden bij het selecteren van een projectspecifieke configuratie.
Inhoudsopgave
- Wat is een GZDW DC-voedingspaneel?
- Hoe werkt het systeem?
- Belangrijkste technische parameters
- Hoe beïnvloeden batterijopties het systeemontwerp?
- Waarom is intelligente monitoring belangrijk?
- Waar wordt het systeem gebruikt?
- Waar moeten kopers rekening mee houden vóór de selectie?
- Productie, testen en kwaliteitsborging
- Veelgestelde vragen
- Conclusie

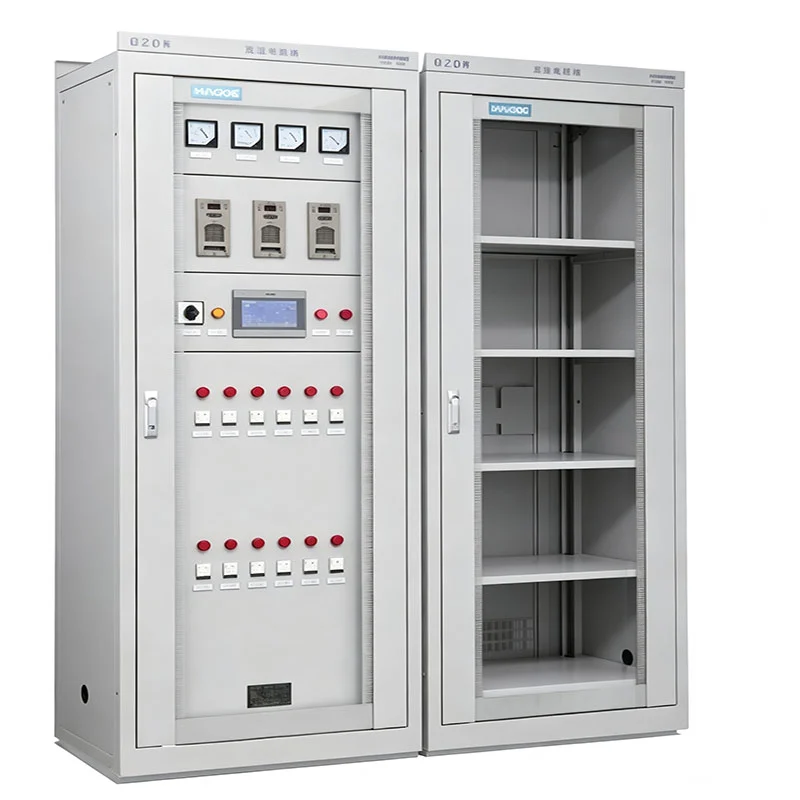

Wat is een GZDW DC-voedingspaneel?
Een GZDW-systeem is een geïntegreerde gelijkstroomstroomoplossing die is ontworpen om een betrouwbare gelijkstroombron voor kritieke elektrische apparatuur te behouden. In plaats van alleen als acculader te functioneren, kan hij rectificatie, laadbeheer, accu-inspectie, DC-distributie, isolatietoezicht, alarmering, communicatie en systeemmonitoring combineren in één gecoördineerde kast.
In onderstations en elektriciteitscentrales is gelijkstroom doorgaans vereist voor relaisbeveiliging, werking van stroomonderbrekers, signalering, automatisering en andere secundaire circuits. Als het hulp-DC-systeem niet beschikbaar is, werkt apparatuur die ervan afhankelijk is mogelijk niet zoals bedoeld tijdens normaal schakelen of abnormale bedrijfsomstandigheden.
De HAGOE-configuratie ondersteunt algemene DC-systeemvereisten, waaronder 110V en 220V, terwijl 48V-configuraties ook kunnen worden ontworpen volgens projectvereisten. Batterijtechnologieën kunnen loodzuur-, lithium- en Ni-Cd-oplossingen omvatten.
Hoe werkt het systeem?
Een compleet gelijkstroomvoedingssysteem omvat normaal gesproken verschillende onderling verbonden functionele secties. Elke sectie voert een specifieke taak uit en draagt bij aan de algehele beschikbaarheid en onderhoudbaarheid van het systeem.
- AC-ingang en gelijkrichting:Wisselstroom wordt via oplaadmodules omgezet in gereguleerde gelijkstroom.
- Batterij opladen:Het systeem kan laadbeheerfuncties ondersteunen, zoals float- en egalisatieladen.
- Batterij back-up:De accubank levert opgeslagen gelijkstroomenergie wanneer de normale AC-ingang niet beschikbaar is.
- DC-distributie:Onafhankelijke voedingscircuits distribueren gelijkstroom naar bescherming, besturing, automatisering en andere belastingen.
- Isolatiebewaking:Het systeem kan toezicht houden op de isolatieomstandigheden van aftakkingen en alarmen genereren wanneer zich abnormale omstandigheden voordoen.
- Intelligent toezicht:Bedrijfsparameters, alarmen, schakeltoestanden en historische gebeurtenissen kunnen worden bewaakt via een geïntegreerde interface.
De modulaire laadarchitectuur maakt het ook mogelijk om meerdere laadmodules parallel te configureren. Deze aanpak kan redundantie ondersteunen en het onderhoud vereenvoudigen in vergelijking met een systeem dat rond één enkele laadeenheid is gebouwd.
Belangrijkste technische parameters
Projectvereisten variëren afhankelijk van DC-belasting, batterijcapaciteit, autonomietijd, hoeveelheid feeder, communicatiearchitectuur en installatieomstandigheden. De volgende specificaties vertegenwoordigen het beschikbare HAGOE-platform en niet een universele configuratie voor elk project.
| Parameter | Typische HAGOE-specificatie |
|---|---|
| Nominale ingangsspanning | Wisselstroom 380V ±20% |
| Nominale frequentie | 50 Hz ±10% |
| Nominale DC-uitgang | Gelijkstroom 110V / gelijkstroom 220V |
| Uitgangsspanningsbereik | Gelijkstroom 90–130 V / gelijkstroom 180–260 V |
| Laadmodulestroom | 5A, 10A, 20A of 30A, afhankelijk van de module |
| Bewakingsweergave | HG-E5 7-inch / HG-E6 10,4-inch |
| Communicatie-interfaces | RS232 / RS485 / RJ45 |
| Communicatieprotocollen | MODBUS/IEC61850/CDT optioneel |
| Historische gegevens | Meer dan 500.000 fout- en werkingsrecords |
| Kastafmetingen | 800 × 600 × 2260 mm / 2360 mm |
Voor een EPC- of nutsproject moeten de uiteindelijke laadcapaciteit, batterijcapaciteit, aantal feeders, bewakingsmodules en kastopstelling worden berekend op basis van de daadwerkelijke DC-belastingslijst en het systeemontwerp, in plaats van uitsluitend te worden geselecteerd op basis van de nominale kastspecificaties.
Hoe beïnvloeden batterijopties het systeemontwerp?
De batterijkeuze heeft een directe invloed op de back-upprestaties, de opstelling van de kast, de onderhoudsplanning, het aanpassingsvermogen aan de omgeving en levenscyclusoverwegingen. Een project moet daarom de batterij samen met de lader en het monitoringsysteem evalueren in plaats van deze als een geïsoleerd onderdeel te behandelen.
Loodzuurbatterijen
Loodzuurbatterijen blijven een praktische keuze voor conventionele onderstations en industriële toepassingen vanwege hun volwassen technologie en gevestigde onderhoudspraktijken. Ze kunnen worden geïntegreerd in GZDW-systemen waar conventionele batterijconfiguraties geschikt zijn.
Lithiumbatterijen
Lithiumbatterijoplossingen kunnen worden overwogen wanneer een hogere energiedichtheid, compacte installatie of lagere onderhoudsvereisten belangrijk zijn. Afhankelijk van de batterijarchitectuur kan ook integratie van het batterijbeheersysteem worden gespecificeerd.
Ni-Cd-batterijen
Ni-Cd-technologie kan worden overwogen voor veeleisende omgevingen waar temperatuurtolerantie en een lange levensduur belangrijke ontwerpfactoren zijn. De juiste oplossing moet worden bepaald op basis van de projectomstandigheden en niet alleen op basis van het batterijtype.
Waarom is intelligente monitoring belangrijk?
Moderne gelijkstroomsystemen vereisen meer dan alleen elektrische conversie. Operators hebben ook tijdige informatie nodig over laadmodules, batterijen, isolatieomstandigheden, alarmen, schakeltoestanden en historische gebeurtenissen.
HAGO's HG-E5- en HG-E6-monitoringplatforms bieden industriële touchscreen-interfaces voor parameterbeheer, foutanalyse en systeemsupervisie. Afhankelijk van de configuratie kan de monitoringarchitectuur het volgende ondersteunen:
- Statusbewaking van de laadmodule
- Inspectie van de batterij
- Bewaking van de isolatie van takken
- Bewaking van de schakelstatus
- Alarmbeheer
- Historische fout- en bedrijfsgegevens
- Extern communicatiebeheer
RS232-, RS485- en RJ45-interfaces zijn beschikbaar, terwijl MODBUS, IEC61850 en CDT kunnen worden geselecteerd op basis van projectvereisten. Dit maakt het systeem geschikt voor integratie in bredere energieautomatiserings- of SCADA-architecturen wanneer de vereiste communicatieconfiguratie is gespecificeerd.
Waar wordt het systeem gebruikt?
Het belangrijkste doel van een GZDW DC-systeem is het leveren van betrouwbare gelijkstroomvoeding waarbij de besturing, bescherming en elektrische werking niet uitsluitend op normale wisselstroom kunnen vertrouwen.
Onderstations en energiecentrales
Typische belastingen zijn onder meer relaisbeveiligingssystemen, bedieningsmechanismen van stroomonderbrekers, automatiseringsapparatuur, signaleringssystemen en andere secundaire circuits. Zowel 110V- als 220V DC-configuraties kunnen worden gebruikt voor algemene onderstationvereisten.
Industriële faciliteiten
Fabrieken, mijnen, metallurgische faciliteiten, chemische fabrieken en andere industriële locaties kunnen gecentraliseerde gelijkstroom nodig hebben voor elektrische besturings- en beveiligingsapparatuur.
Transportinfrastructuur
Spoorweg- en andere infrastructuurprojecten vereisen mogelijk gecentraliseerde gelijkstroomsystemen voor besturings-, signalerings- en communicatiegerelateerde apparatuur. Dankzij de modulaire configuratie kan het systeem worden aangepast aan projectspecifieke elektrische vereisten.
Communicatie- en hulpsystemen
Toepassingen die gelijkstroom met een lagere spanning vereisen, kunnen worden geconfigureerd met geschikte lader- en batterijspecificaties, inclusief aangepaste 48V-oplossingen, indien van toepassing.
Waar moeten kopers rekening mee houden vóór de selectie?
Het selecteren van een DC-vermogenspaneel moet beginnen met het elektrische ontwerp en niet alleen met het uiterlijk van de kast of de nominale spanning. Inkoopteams en EPC-aannemers moeten de volledige operationele omgeving evalueren.
- DC-systeemspanning:Bevestig of het project 48V, 110V, 220V of een andere ontwikkelde DC-architectuur vereist.
- Continue en noodbelastingen:Bereken de werkelijke DC-belasting en identificeer kritische belastingen waarvoor batterijback-up nodig is.
- Batterijcapaciteit:Bepaal de vereiste autonomietijd, batterijtechnologie, omgevingsomstandigheden en onderhoudsvereisten.
- Laadcapaciteit:Selecteer het aantal opladers en de stroomsterkte op basis van de belastingsvraag, de oplaadvereisten voor de batterij en redundantie.
- Vereisten voor feeder:Bevestig het aantal en de beveiligingsvereisten van uitgaande DC-circuits.
- Mededeling:Controleer of het project MODBUS, IEC61850, CDT of een andere interface vereist voor integratie met het bestaande automatiseringssysteem.
- Afmetingen kast:Controleer de beschikbare installatieruimte, kabelgeleiding, batterijopstelling en toegang voor onderhoud.
- Documentatie:Geef de leverancier waar mogelijk een SLD, laadlijst, batterijvereisten, communicatievereisten en toepasselijke technische specificaties.
Bij op maat gemaakte projecten helpt het beoordelen van deze factoren vóór de offerte om later configuratiewijzigingen te verminderen en de leverancier in staat te stellen een systeem te ontwikkelen dat past bij de daadwerkelijke elektrische architectuur.
Productie, testen en kwaliteitsborging
Betrouwbaarheid hangt niet alleen af van de afzonderlijke componenten, maar ook van de manier waarop laadmodules, beveiligingsapparatuur, bewakingseenheden, rails, batterijen en interne bedrading zijn geïntegreerd. HAGOE stelt dat haar productieproces de fabricage van kasten, elektrische assemblage, bedradingsverificatie en functionele inspectie omvat.
HAGO Electric Technology Co., Ltd. werd in 2008 opgericht in Wenzhou, China, en het productaanbod omvat gelijkstroomvoedingssystemen, AC/DC geïntegreerde voedingssystemen, UPS-apparatuur, schakelapparatuur, onderstations en aanverwante elektrische assemblages. De managementsystemen zijn gecertificeerd volgens ISO 9001:2015, ISO 14001:2015 en ISO 45001:2018.
Er is ook modelspecifiek testbewijs voor de HG-GZDW-200AH/220V-configuratie. Volgens de gepubliceerde productinformatie van HAGOE is deze configuratie in maart 2022 typegetest onder rapport JW220252, waarbij tests zijn gebaseerd op DL/T 459-2017 en GB/T 17626.18-2016. In de gerapporteerde conclusie staat dat de geteste artikelen voldeden aan de gestelde eisen.
Dergelijke documentatie kan nuttig zijn tijdens de technische evaluatie, vooral wanneer een EPC-aannemer of projecteigenaar traceerbare informatie nodig heeft voor aanbestedingen. Kopers moeten altijd verifiëren dat de geteste configuratie overeenkomt met de daadwerkelijk geleverde projectconfiguratie.
Veelgestelde vragen
1. Welke batterijtypes zijn er beschikbaar?
Het platform kan worden geconfigureerd voor loodzuur-, lithium- en Ni-Cd-batterijen. Bij de selectie moet rekening worden gehouden met DC-belasting, back-uptijd, omgevingsomstandigheden, onderhoudsvereisten en projectspecificaties.
2. Kan het systeem 110V en 220V DC ondersteunen?
Ja. De gepubliceerde specificaties van HAGOE omvatten DC 110V- en DC 220V-systemen. Aangepaste 48V-configuraties kunnen ook worden overwogen op basis van de vereisten van de lader en de batterij.
3. Kan een GZDW-systeem op maat gemaakt worden voor een EPC-project?
Ja. Laadcapaciteit, batterijconfiguratie, voedingscircuits, bewakingsmodules, communicatie-interfaces en kastafmetingen kunnen worden geconfigureerd volgens een goedgekeurde SLD, belastingslijst en technische specificatie.
4. Kan het monitoringsysteem communiceren met SCADA?
Communicatieopties omvatten RS232-, RS485- en RJ45-interfaces, waarbij MODBUS, IEC61850 en CDT beschikbaar zijn als protocolopties, afhankelijk van de geselecteerde configuratie en projectvereisten.
5. Hoe moet de laadcapaciteit worden bepaald?
De capaciteit van de lader moet worden berekend op basis van de gelijkstroombelasting, de batterijcapaciteit, de vereiste oplaadtijd en de gewenste redundantie. Een projectspecifieke belastingslijst biedt een betrouwbaardere basis dan het selecteren van een lader uitsluitend op basis van nominale kastvermogens.
6. Welke gegevens moeten worden verstrekt bij het aanvragen van een offerte?
Nuttige informatie omvat DC-spanning, belastingslijst, batterijtype en -capaciteit, vereiste back-uptijd, aantal DC-feeders, bewakingsfuncties, communicatieprotocol, installatieafmetingen en de SLD of technische specificatie van het project.
Conclusie
Een goed ontworpen DC-hulpstroomsysteem ondersteunt de continuïteit van beveiligings-, besturings-, automatiserings- en communicatiefuncties tussen onderstations, energiecentrales, industriële faciliteiten en infrastructuurprojecten. Met configureerbare gelijkspanning, meerdere batterijtechnologieën, modulair opladen, intelligente monitoring, communicatieopties en projectgebaseerde engineering kan het GZDW-platform worden aangepast aan verschillende elektrische architecturen. Voor projectspecifieke specificaties, batterijformaten, laderconfiguratie of EPC/OEM-vereisten kunt u meer lezen over de GZDW DC-stroomoplossing enneem contact met ons opom uw DC-belastingslijst, SLD, technische vereisten en aangepaste energiesysteemconfiguratie met HAGOE te bespreken.
