Artikelsamenvatting: GCS laagspanningsschakelapparatuuris ontworpen voor hoogvermogen, meercircuit- en geautomatiseerde laagspanningsstroomsystemen. Met uittrekbare functionele eenheden, gecentraliseerde motorbesturing, stroomverdeling en mogelijkheden voor blindvermogencompensatie kan het veeleisende toepassingen in energiecentrales, petrochemische faciliteiten, metallurgie, textielfabrieken en hoge gebouwen ondersteunen.HAGObiedt GCS-oplossingen voor projecten die een betrouwbare elektrische distributie, flexibele circuitconfiguratie en integratie met moderne industriële besturingssystemen vereisen.
Inhoudsopgave
Wat is GCS laagspanningsschakelapparatuur?
Wat zijn de belangrijkste functies van GCS-schakelapparatuur?
Waarom is het uittrekbare ontwerp belangrijk?
Wat zijn de belangrijkste technische parameters?
Waar wordt GCS-schakelapparatuur vaak gebruikt?
Hoe verhoudt GCS zich tot GCK-schakelapparatuur?
Hoe moet u een GCS-schakelsysteem selecteren?
Hoe ondersteunt HAGOE kwaliteit en compliance?

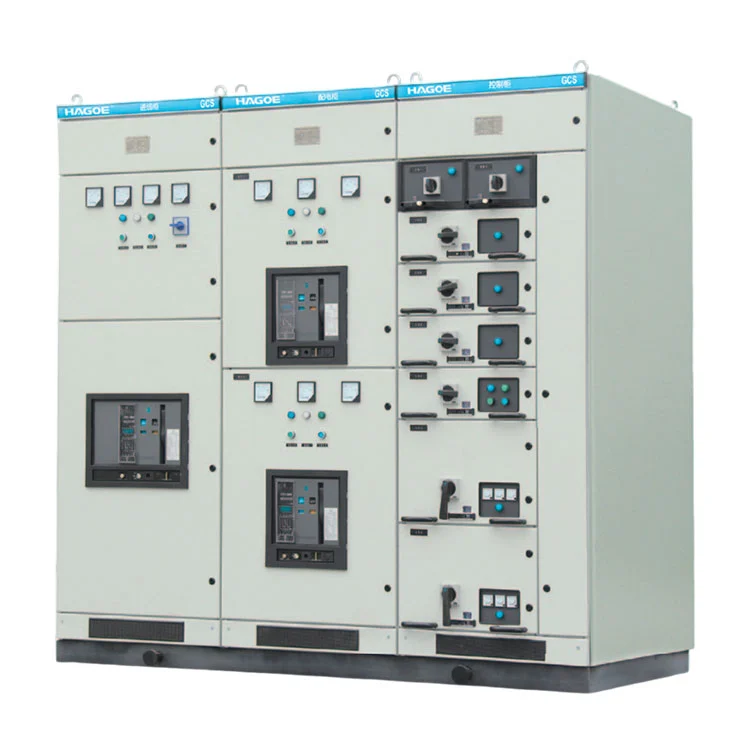

Wat is GCS laagspanningsschakelapparatuur?
HAGO GCS laagspanningsschakelapparatuur is een uittrekbaar laagspanningsschakelsysteem ontwikkeld voor grootschalige stroomdistributie, gecentraliseerde motorbesturing en blindvermogencompensatie. Het is geschikt voor driefasige wisselstroomsystemen die werken op 50 Hz of 60 Hz, met typische nominale werkspanningen van 380 V, 400 V en 660 V.
In tegenstelling tot een basisverdeelkast die is ontworpen voor een beperkt aantal circuits, is GCS bedoeld voor elektrische systemen waarbij meerdere inkomende en uitgaande feeders, motorbelastingen en besturingsfuncties moeten worden georganiseerd binnen één gestructureerde opstelling van schakelapparatuur.
Het systeem kan nominale stromen tot 4000 A aan, waardoor het geschikt is voor grote industriële faciliteiten en andere toepassingen met aanzienlijke elektrische laagspanningsbelastingen.
De architectuur kan ook verbindingen met PLC's, toezichthoudende computers en andere industriële besturingssystemen ondersteunen. Dit maakt GCS bijzonder relevant voor faciliteiten waar elektriciteitsdistributie en automatisering moeten functioneren als onderdeel van een geïntegreerde infrastructuur.
Wat zijn de belangrijkste functies van GCS-schakelapparatuur?
De waarde van een GCS-systeem komt voort uit het vermogen om verschillende belangrijke elektrische functies te combineren binnen een gecoördineerde configuratie van laagspanningsschakelapparatuur.
Laagspanningsstroomdistributie
GCS kan worden geconfigureerd voor inkomende stroom, raildistributie en meerdere uitgaande voedingscircuits. Dankzij deze opstelling kan elektrische energie worden gedistribueerd van het hoofdinkomende gedeelte naar verschillende productielijnen, apparatuurgroepen en hulpbelastingen.
Gecentraliseerde motorcontrole
Industriële faciliteiten bevatten vaak grote aantallen motoren die pompen, ventilatoren, compressoren, transportbanden en productieapparatuur aandrijven. GCS kan functionele eenheden integreren voor gecentraliseerde motorbesturing en -bescherming, waardoor deze belastingen worden georganiseerd binnen een gestructureerde motorbesturingsarchitectuur.
Reactieve vermogenscompensatie
Afhankelijk van de projectvereisten kan blindvermogencompensatie worden geïntegreerd. Wanneer ze op de juiste manier zijn ontworpen als onderdeel van het elektrische systeem, kan compensatieapparatuur het beheer van de arbeidsfactor ondersteunen en het gebruik van elektrische energie verbeteren.
Integratie van industriële automatisering
Voor sterk geautomatiseerde productieomgevingen kan GCS worden geconfigureerd met meet-, beveiligings-, besturings- en communicatiecomponenten. Dankzij deze functies kan de schakelapparatuur communiceren met PLC's, toezichthoudende computers en bredere industriële automatiseringssystemen.
- Inkomende en uitgaande stroomverdeling
- Gecentraliseerde motorbesturing
- Circuitbeveiliging en meting
- Compensatie van reactief vermogen
- PLC- en toezichtsysteemintegratie
- Elektrisch beheer met meerdere circuits
Waarom is het uittrekbare ontwerp belangrijk?
Een van de belangrijke kenmerken van GCS is de uittrekbare architectuur van functionele eenheden. In plaats van de hele kast als één vast elektrisch samenstel te behandelen, kunnen verschillende circuits via functionele eenheden worden georganiseerd op basis van hun elektrische rollen en belastingsvereisten.
Deze aanpak kan waardevol zijn bij grote industriële projecten waarbij elektrische belastingen verschillende stroomwaarden, controlevereisten en onderhoudsschema's hebben.
Een productiefaciliteit kan bijvoorbeeld aparte circuits nodig hebben voor motoren, pompen, ventilatoren, hulpapparatuur en uitgaande feeders. Een uittrekbare configuratie biedt een gestructureerde methode om deze functies binnen het schakelsysteem te regelen.
Belangrijkste voordelen van intrekbare architectuur
- Flexibele circuitorganisatie:Functionele eenheden kunnen worden gerangschikt volgens het distributieontwerp.
- Hoge circuitdichtheid:Er kunnen meerdere elektrische functies worden georganiseerd binnen een gecoördineerde opstelling.
- Onderhoudsgemak:De uittrekbare structuur kan de toegang tot individuele functionele eenheden tijdens onderhoud vereenvoudigen.
- Toepassingsflexibiliteit:De architectuur is geschikt voor distributie-, motorbesturings- en automatiseringsgerichte projecten.
- Systeemuitbreiding:De gestructureerde configuratie kan worden aangepast aan projectspecifieke circuitvereisten.
Voor faciliteiten met talrijke feeders en continue productie-eisen kunnen deze kenmerken uittrekbare schakelapparatuur tot een belangrijke overweging maken bij de planning van elektrische systemen.
Wat zijn de belangrijkste technische parameters?
Technische specificaties moeten altijd worden bevestigd aan de hand van het definitieve projectontwerp, het elektrische belastingsschema en de toepasselijke normen. De volgende parameters vatten de belangrijkste specificaties voor het GCS-systeem samen.
| Parameter | Specificatie |
|---|---|
| Nominale spanning hoofdcircuit | 380V / 400V / 660V AC |
| Nominale frequentie | 50 Hz / 60 Hz |
| Nominale isolatiespanning | 690V / 1000V |
| Nominale stroom van horizontale rail | Tot 4000A |
| Nominale stroom verticale rail | 1000A |
| Busbar is kortstondig bestand tegen stroom | 50kA / 80kA, 0,1s |
| Busbar-piek is bestand tegen stroom | 105 kA / 176 kA |
| Stroom-frequentietestspanning hoofdcircuit | 2500 V / 1 min |
| Hulpstroom-frequentietestspanning circuit | 1760V / 1 min |
| Beschermingsniveau | IP30 / IP40 |
Deze parameters laten zien waarom GCS over het algemeen wordt overwogen voor industriële laagspanningstoepassingen met hoge capaciteit in plaats van voor eenvoudige eindgebruikersdistributie. De uiteindelijke configuratie moet worden geselecteerd op basis van belastingskarakteristieken, kortsluitvereisten, omgevingsomstandigheden en projectspecificaties.
Waar wordt GCS-schakelapparatuur vaak gebruikt?
GCS is ontworpen voor toepassingen waarbij de elektrische distributie meerdere circuits, aanzienlijke belastingen en gecentraliseerde besturingsvereisten met zich meebrengt. Het toepassingsbereik omvat verschillende veeleisende industriële en commerciële omgevingen.
Elektriciteitscentrales
In energieopwekkingsinstallaties kan GCS worden gebruikt in laagspanningshulpstroomsystemen om elektriciteit te distribueren naar hulpapparatuur, motoren en andere laagspanningsbelastingen.
Petrochemische faciliteiten
Petrochemische fabrieken draaien vaak continu en zijn sterk afhankelijk van geautomatiseerde apparatuur. GCS kan laagspanningsdistributie en gecentraliseerde motorbesturing voor pompen, ventilatoren, compressoren en aanverwante productieapparatuur ondersteunen.
Metallurgie en zware industrie
Voor grote productielijnen kunnen meerdere krachtige motorcircuits en feeders nodig zijn. GCS biedt een gestructureerd platform voor het organiseren van deze circuits en ondersteunt tegelijkertijd gecentraliseerde controle en bescherming.
Textielproductie
Textielfabrieken kunnen talrijke elektrisch aangedreven machines bevatten die binnen gecoördineerde productieprocessen werken. Een gecentraliseerd laagspanningsschakelsysteem kan helpen bij het organiseren van distributie- en motorbesturingscircuits.
Hoge gebouwen
Grote gebouwen kunnen ook een gecentraliseerde laagspanningsdistributie nodig hebben voor verlichting, apparatuur en andere elektrische belastingen. GCS kan worden overwogen wanneer het distributiesysteem een hogere capaciteit en meerdere gecoördineerde circuits vereist.
Hoe verhoudt GCS zich tot GCK-schakelapparatuur?
GCS en GCK worden beide geassocieerd met toepassingen voor uittrekbare laagspanningsschakelapparatuur, maar projectvereisten moeten bepalen welke architectuur geschikt is. GCK wordt vaak geassocieerd met industriële laagspanningsdistributie en motorbesturing, terwijl GCS gericht is op toepassingen met hoge capaciteit, hoge dichtheid en sterk geautomatiseerde toepassingen.
| Overweging | GCS | GCK |
|---|---|---|
| Typische toepassing | Grootschalige distributie- en automatiseringsgerichte systemen | Industriële distributie en motorcontrole |
| Architectuur | Uittrekbare functionele eenheden | Uittrekbare functionele eenheden |
| Systeemcapaciteit | Configuratie tot 4000A nominale stroom | Geselecteerd op basis van projectconfiguratie |
| Motorcontrole | Ondersteund | Gemeenschappelijke toepassing |
| Automatiseringsintegratie | Geschikt voor PLC- en toezichtsysteemintegratie | Afhankelijk van de projectconfiguratie |
| Reactieve vermogenscompensatie | Kan naar ontwerp worden ingebouwd | Projectafhankelijk |
De vergelijking mag niet worden beschouwd als een universele regel voor uitrustingsselectie. Elektrotechnici moeten het volledige belastingsprofiel, de circuitopstelling, de automatiseringsvereisten, de installatieomstandigheden en de toepasselijke normen beoordelen voordat ze een schakelinrichtingsarchitectuur kiezen.
Hoe moet u een GCS-schakelsysteem selecteren?
Het kiezen van een geschikte GCS-configuratie vereist meer dan het controleren van de nominale stroom. Een goed ontworpen systeem moet de schakelapparatuur afstemmen op de volledige elektrische distributiearchitectuur.
1. Bepaal de systeemspanning
Bevestig of het project werkt op 380V, 400V of 660V en verifieer de vereiste frequentie, isolatieniveau en andere elektrische kenmerken.
2. Bereken de belasting en stroom
Analyseer inkomend vermogen, feederbelastingen, motorbelastingen en toekomstige capaciteitsvereisten. De nominale waarden van het railsysteem en de functionele eenheden moeten worden geselecteerd op basis van het feitelijke elektrische ontwerp.
3. Definieer het aantal circuits
Maak een lijst van inkomende feeders, uitgaande feeders, motorbesturingscircuits, hulpcircuits en andere functionele vereisten voordat u de kastopstelling voltooit.
4. Evalueer de automatiseringsvereisten
Als de faciliteit PLC's, industriële computers of toezichtsystemen gebruikt, definieer dan de vereiste meet-, beveiligings-, besturings- en communicatie-interfaces tijdens de ontwerpfase van de schakelapparatuur.
5. Houd rekening met de onderhoudsvereisten
Voor faciliteiten met continue productie kunnen de toegankelijkheid voor onderhoud en de organisatie van de functionele eenheden belangrijke factoren zijn bij het bepalen van de juiste uittrekbare configuratie.
- Nominale spanning en frequentie
- Totale en individuele circuitstroom
- Kortsluiting is bestand tegen vereisten
- Aantal en type functionele eenheden
- Vereisten voor motorbesturing
- Reactieve compensatievereisten
- Automatisering en communicatie-interfaces
- Kastafmetingen en installatieruimte
- Milieu- en beschermingseisen
Hoe ondersteunt HAGOE kwaliteit en compliance?
Voor industriële schakelapparatuur is de productiekwaliteit nauw verbonden met elektrische veiligheid, betrouwbaarheid en bedrijfsprestaties op de lange termijn. HAGOE verklaart dat haar productie plaatsvindt onder ISO9001-, ISO14001- en ISO45001-managementsystemen en procesgebaseerde kwaliteitscontrole toepast tijdens de volledige productie van elektrische apparatuur.
Kwaliteitscontroleactiviteiten voor GCS omvatten componentverificatie, kastfabricage, railinspectie, assemblage van functionele eenheden, secundaire controle-inspectie en testen van volledige kasten.
| Kwaliteitscontrolefase | Primaire focus |
|---|---|
| Componentverificatie | Model, classificatie en compatibiliteit van elektrische componenten |
| Kastenfabricage | Lasersnijden, CNC-buigen en montagenauwkeurigheid |
| Busbar-inspectie | Railspecificatie, aansluitingen, installatie en isolatie |
| Inspectie van functionele eenheden | Mechanische structuur, montage en elektrische aansluitingen |
| Secundaire controle-inspectie | Besturingsbedrading, klemmen, meet- en signaalcircuits |
| Volledige kasttesten | Inspectie vóór aflevering en testen van elektrische prestaties |
Het GCS-systeem is ontworpen met verwijzing naar de toepasselijke normen voor laagspanningsschakel- en besturingsapparatuur, waaronder IEC 439-1, GB/T 7251, ZBK 36001 en GB/T 7251.12-2013. De exacte normen, componentselectie en testvereisten moeten worden bevestigd in overeenstemming met de bestemmingsmarkt en projectspecificatie.
Voor meer informatie over HAGOE'soplossingen voor laagspanningsschakelapparatuurkunnen kopers het productassortiment bekijken en verschillende kastconfiguraties vergelijken op basis van hun toepassingsvereisten.
Veelgestelde vragen
Waar worden GCS laagspanningsschakelapparatuur voornamelijk voor gebruikt?
GCS wordt voornamelijk gebruikt voor laagspanningsstroomdistributie, gecentraliseerde motorbesturing en blindvermogencompensatie in grote industriële en commerciële elektrische systemen. Typische toepassingen zijn onder meer energiecentrales, petrochemische faciliteiten, metallurgie, textielfabrieken en hoogbouw.
Wat is de maximale nominale stroom van GCS?
Het GCS-systeem kan worden geconfigureerd voor een nominale stroom tot 4000A. De uiteindelijke nominale stroom hangt af van het inkomende circuit, het railontwerp, de feederconfiguratie en de algemene projectvereisten.
Welke spanningswaarden zijn beschikbaar voor GCS?
GCS is ontworpen voor 380V, 400V en 660V laagspannings-AC-systemen, met nominale frequenties van 50Hz of 60Hz.
Kan GCS worden gebruikt voor gecentraliseerde motorbesturing?
Ja. GCS kan motorbesturingsgerelateerde functionele eenheden integreren voor gecentraliseerde distributie, besturing en bescherming van industriële motoren zoals pompen, ventilatoren en compressoren.
Kan blindvermogencompensatie in GCS worden opgenomen?
Ja. Compensatie van reactief vermogen kan worden geïntegreerd in overeenstemming met het elektrische ontwerp en de vermogensfactorbeheervereisten van het project.
Kan GCS worden geïntegreerd met PLC of industriële besturingssystemen?
Ja. Afhankelijk van de projectconfiguratie kan GCS meet-, beveiligings- en besturingscomponenten integreren en communiceren met PLC's, toezichthoudende computers en andere industriële automatiseringssystemen.
