Artikelsamenvatting:EenAC-voedingis een fundamenteel onderdeel van de moderne elektrische infrastructuur, maar het selecteren van de juiste configuratie houdt veel meer in dan het matchen van spannings- en stroomwaarden. Het belastingstype, de beveiligingsstrategie, de behuizing, de installatieomgeving, de opstelling van de kabels, de toegang voor onderhoud en toekomstige uitbreidingsvereisten kunnen allemaal van invloed zijn op de systeembetrouwbaarheid. In dit artikel wordt uitgelegd hoe een AC-voeding werkt binnen industriële en infrastructuurtoepassingen, welke componenten vaak worden gebruikt, hoe u een geschikte oplossing selecteert en hoe een goed ontworpen systeem elektrische risico's kan verminderen, onderhoud kan vereenvoudigen en een stabiele werking van de apparatuur kan ondersteunen. HAGOE levert AC-voedingspanelen en AC-paneelkasten die kunnen worden geconfigureerd voor verschillende projectvereisten, waaronder industriële apparatuur, infrastructuur, telecommunicatie, hernieuwbare energie en gelokaliseerde stroomdistributie.
EenAC-voedingis een elektrisch systeem of samenstel dat is ontworpen om wisselstroom te ontvangen en deze veilig en betrouwbaar te leveren aan apparatuur, circuits of stroomafwaartse elektrische systemen. In praktische industriële toepassingen kan de term verwijzen naar meer dan alleen een basisbron van elektrische energie. Een goed ontworpen AC-voedingssamenstel kan stroomverdeling, circuitisolatie, overstroombeveiliging, meting, schakelen, besturing en terminalverbindingen combineren in één gecoördineerde oplossing.
Dit onderscheid is belangrijk omdat elektrische belastingen zelden geïsoleerd werken. Een fabriek kan beschikken over motoren, automatiseringsapparatuur, besturingssystemen, verlichting, communicatieapparatuur en hulpapparatuur die dezelfde elektrische infrastructuur delen. Zonder de juiste distributie en bescherming kan een probleem in één vertakkingscircuit andere apparatuur beïnvloeden en onnodige uitvaltijd veroorzaken.
Moderne wisselstroomvoedingsapparatuur moet daarom worden ontworpen voor de volledige toepassing, in plaats van voor één enkel elektrisch vermogen. Spanning, stroom, belastingskarakteristieken, foutcondities, blootstelling aan de omgeving, eisen aan de behuizing, kabelgeleiding en toegang voor onderhoud moeten allemaal in overweging worden genomen voordat de apparatuur wordt gespecificeerd.
HAGO ontwikkelt wisselstroomvoedingsoplossingen voor industriële apparatuur, infrastructuurprojecten, telecommunicatiefaciliteiten, duurzame energiesystemen en andere toepassingen die een gecontroleerde en beschermde wisselstroomdistributie vereisen.
Het basisproces van een wisselstroomvoedingssamenstel kan worden opgevat als een gecontroleerd pad tussen de binnenkomende elektrische bron en aangesloten belastingen.
Deze architectuur creëert een meer georganiseerde elektrische interface. In plaats van talloze belastingen rechtstreeks op een ongecontroleerde voeding aan te sluiten, biedt het systeem gedefinieerde circuits met passende beschermings- en isolatiepunten.
De exacte regeling is afhankelijk van het project. Een compacte, op een machine gemonteerde doos heeft mogelijk slechts een klein aantal beschermde circuits nodig, terwijl een industrieel hulpstroompaneel mogelijk meerdere vertakte circuits, meters, isolatoren, contactors en andere componenten nodig heeft.
De interne configuratie van een wisselstroomvoeding moet worden geselecteerd op basis van de elektrische vereisten en de gebruiksomgeving. Gemeenschappelijke componenten zijn onder meer:
| Onderdeel | Primaire functie | Typische overweging |
|---|---|---|
| Hoofdstroomonderbreker | Biedt primaire circuitbeveiliging en schakeling | Nominale stroom, spanning, onderbrekend vermogen |
| Aftakkingsstroomonderbrekers | Bescherm individuele stroomafwaartse circuits | Laadstroom en coördinatie |
| Isolator | Biedt elektrische isolatie voor bediening of onderhoud | Isolatievereisten en installatiemethode |
| Samensmelten | Biedt overstroombeveiliging | Zekeringtype, waarde en toepassing |
| Contactor | Maakt elektrisch schakelen en regelen mogelijk | Belastingstype en schakelfrequentie |
| Meter | Biedt elektrische metingen | Spanning, stroom, vermogen of andere bewaakte parameters |
| Klemmenblokken | Organiseer veldbedradingsaansluitingen | Conductor size and connection arrangement |
| Busbar | Verdeelt de elektrische stroom binnen de assemblage | Huidige capaciteit, isolatie en speling |
| Behuizing | Beschermt elektrische componenten en bedrading | Materiaal, afmetingen, omgeving en beschermingsniveau |
Niet elke AC-voeding heeft al deze componenten nodig. Een effectief ontwerp vermijdt onnodige complexiteit en biedt tegelijkertijd de functies die voor de toepassing nodig zijn.

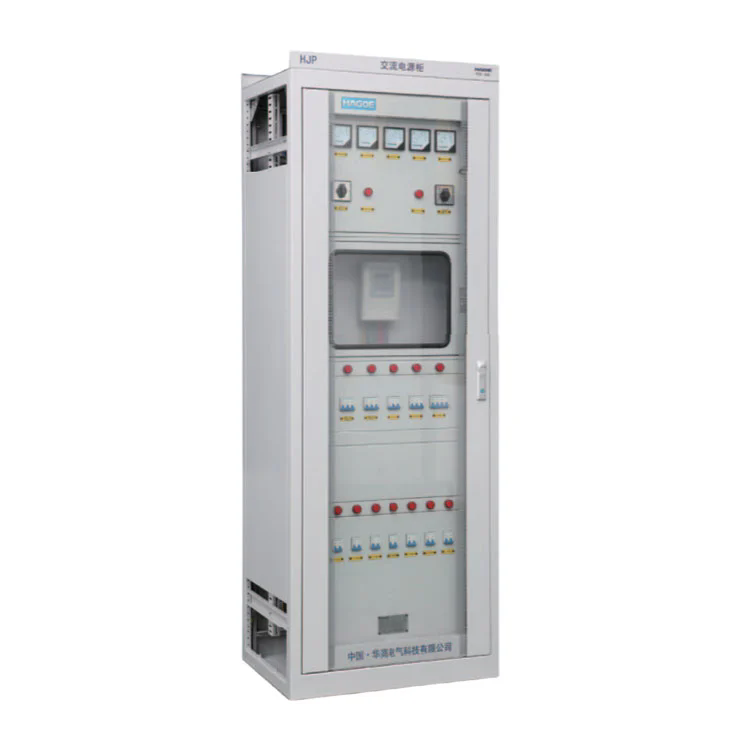

Twee veel voorkomende configuraties zijn een AC-voedingspaneel en een AC-paneelkast. Hoewel hun functies elkaar overlappen, kunnen hun fysieke vorm en beoogde installatie verschillend zijn.
Voor een grote industriële installatie kan een paneel de voorkeur verdienen omdat het meerdere circuits en een bredere componentopstelling kan huisvesten. Voor een machinebouwer of apparatuurintegrator kan een compacte schakelkast de lokale bedrading vereenvoudigen en de benodigde ruimte voor elektrische componenten verminderen.
De juiste keuze hangt af van het aantal circuits, de installatielocatie, de beschikbare ruimte, de kabelgeleiding, de onderhoudsvereisten en de omgevingsomstandigheden.
Het kiezen van een AC-voeding die alleen op de nominale spanning en stroom is gebaseerd, kan later voor problemen zorgen. Een betere aanpak is om de volledige elektrische toepassing te evalueren voordat de specificatie wordt afgerond.
Bij projectmatige inkoop kan het leveren van een enkellijnsdiagram, belastinglijst, apparatuurspecificaties, installatietekeningen en kabelvereisten het engineeringproces veel nauwkeuriger maken.
Verschillende elektrische belastingen stellen verschillende eisen aan een wisselstroomvoeding. Een weerstandsverhitter gedraagt zich bijvoorbeeld anders dan een motor of een elektronisch regelsysteem.
| Type lading | Typisch kenmerk | Ontwerp aandacht |
|---|---|---|
| Resistieve belastingen | Over het algemeen voorspelbare huidige vraag | Continue stroom en thermische belasting |
| Inductieve belastingen | Kan blindvermogen en schakeleffecten met zich meebrengen | Beveiliging en schakelapparaatselectie |
| Motoren | De startstroom kan de bedrijfsstroom overschrijden | Startvoorwaarden, bescherming en schakelen |
| Elektronische apparatuur | Kan gevoelig zijn voor de stroomkwaliteit en onderbrekingen | Bescherming, monitoring en systeemcompatibiliteit |
| Gemengde industriële ladingen | Verschillende belastingstypen werken gelijktijdig | Belastingberekening, circuitscheiding en coördinatie |
Het negeren van de startstroom of tijdelijke omstandigheden kan resulteren in hinderlijk uitschakelen of een te klein systeem. Omgekeerd kan buitensporige overdimensionering de kosten van de apparatuur en de afmetingen van de kast verhogen, zonder betekenisvolle operationele voordelen te bieden.
Bij een uitgebalanceerd ontwerp moet daarom zowel rekening worden gehouden met de huidige bedrijfsomstandigheden als met realistische toekomstige eisen.
Elektrische beveiliging is een van de belangrijkste functies van een AC-voedingseenheid. Beveiligingsapparaten helpen abnormale circuits te isoleren en de potentiële impact van elektrische storingen te verminderen.
Bescherming is echter slechts een onderdeel van het totale ontwerp. De behuizing speelt ook een belangrijke rol omdat deze bepaalt hoe elektrische componenten worden beschermd tegen de omgeving en hoe veilig personeel met de apparatuur kan omgaan.
Belangrijke overwegingen bij de behuizing zijn onder meer:
HAGO's AC-voedingsoplossingen kunnen worden geconfigureerd op basis van installatieomstandigheden, behuizingsvereisten, kabelarrangementen en projectspecifieke elektrische specificaties. Dit is met name handig wanneer standaard kant-en-klare apparatuur niet voldoet aan de fysieke of elektrische beperkingen van de locatie.
Wisselstroomvoedingsapparatuur wordt in een breed scala van industrieën gebruikt, omdat de meeste industriële en commerciële elektrische systemen een gecontroleerde interface vereisen tussen de binnenkomende bron en individuele belastingen.
Industriële productie:Productiefaciliteiten maken gebruik van wisselstroomvoedingseenheden voor machines, automatiseringssystemen, besturingsapparatuur, hulpbelastingen en plaatselijke elektriciteitsdistributie. Een goede circuitorganisatie kan het oplossen van problemen eenvoudiger maken en de impact van individuele elektrische storingen verminderen.
Stroom en infrastructuur:Infrastructuurprojecten kunnen betrouwbare hulpstroom vereisen voor veldapparatuur, besturingssystemen, elektrische ruimtes en andere ondersteunende installaties. Het kan zijn dat de apparatuur moet voldoen aan specifieke projecttekeningen en milieueisen.
Telecommunicatie:Telecomfaciliteiten bevatten gevoelige communicatie- en besturingsapparatuur die afhankelijk is van de georganiseerde elektriciteitsdistributie. Wisselstroomvoedingseenheden kunnen beschermde stroominterfaces bieden voor apparatuur en hulpsystemen.
Hernieuwbare energie:Fotovoltaïsche en energieopslagprojecten omvatten meerdere elektrische subsystemen. AC-voedingsapparatuur kan worden gebruikt voor hulpcircuits, lokale besturingsapparatuur, beveiligingsfuncties en andere AC-zijdige toepassingen.
Machines en uitrusting:Compacte AC-paneelkasten kunnen worden geïntegreerd in of geïnstalleerd naast machines om lokale bescherming, schakel- en verbindingspunten te bieden. Dit kan fabrikanten van apparatuur helpen een beter georganiseerde elektrische architectuur te creëren.
HAGO Electric Technology Co., Ltd. is sinds 2008 betrokken bij de productie en engineering van elektrische apparatuur. De mogelijkheden omvatten onderzoek en ontwikkeling, technisch ontwerp, productie, testen, verkoop en exportdiensten.
Voor klanten die wisselstroomvoedingsapparatuur kopen, is de waarde van een fabrikant niet beperkt tot de fysieke kast. Projectvereisten omvatten vaak elektrische configuratie, tekeningen, componentselectie, behuizingsafmetingen, documentatie, verpakking en technische coördinatie. Een fabrikant die deze fasen kan ondersteunen, kan de communicatiekloven tussen inkoop-, engineering-, installatie- en inbedrijfstellingsteams helpen verkleinen.
HAGO ondersteunt zowel gestandaardiseerde producten als maatwerkoplossingen. Het assortiment AC-voedingen omvat AC-voedingspanelen en AC-paneelboxen die kunnen worden geconfigureerd volgens de projectvereisten.
Voor buitenlandse EPC-aannemers, distributeurs, fabrikanten van apparatuur en industriële gebruikers kan deze projectgerichte aanpak vooral nuttig zijn wanneer standaardafmetingen of standaard elektrische configuraties niet voldoende zijn.
Zelfs een goed ontworpen AC-voeding vereist een correcte installatie en routine-inspectie. Voordat het apparaat onder spanning wordt gezet, moet gekwalificeerd elektrisch personeel controleren of de installatie overeenkomt met de goedgekeurde tekeningen en de toepasselijke lokale vereisten.
Een praktisch inspectieprogramma kan het volgende omvatten:
Onderhoudsintervallen moeten worden bepaald op basis van de apparatuur, de gebruiksomgeving, de werkcyclus, de aanbevelingen van de fabrikant en de toepasselijke regelgeving. Elke inspectie of reparatie waarbij onder spanning staande elektrische apparatuur betrokken is, mag alleen worden uitgevoerd door voldoende gekwalificeerd personeel, waarbij de veiligheidsprocedures van de locatie worden gevolgd.
Verschillende vermijdbare fouten kunnen een wisselstroomvoeding duurder of minder betrouwbaar maken dan nodig is.
1. Wat is een wisselstroomvoeding?
Een wisselstroomvoeding is een elektrische bron of samenstel dat is ontworpen om wisselstroomstroom te ontvangen, controleren, beschermen, distribueren of leveren aan aangesloten apparatuur. Industriële AC-voedingspanelen kunnen distributie-, beveiligings-, schakel-, meet- en verbindingsfuncties combineren.
2. Wat is het verschil tussen een AC-voedingspaneel en een AC-paneelkast?
Een AC-voedingspaneel is over het algemeen bedoeld voor een uitgebreidere opstelling van AC-ingangs-, distributie-, beveiligings- en besturingscircuits. Een AC-paneelkast is doorgaans compacter en geschikt voor stroomverdeling of -regeling op lokaal apparatuurniveau.
3. Welke informatie moet ik verstrekken als ik een wisselstroomvoeding aanvraag?
Nuttige informatie omvat systeemspanning, nominale stroom, aantal circuits, belastingstypes, installatieomgeving, behuizingsvereisten, kabelinvoerrichting, montagemethode, monitoringvereisten, toepasselijke normen en projecttekeningen. Een enkellijnsdiagram en belastinglijst kunnen de technische evaluatie veel eenvoudiger maken.
4. Can an AC power supply be customized?
Ja. Afhankelijk van het project kan een AC-voeding worden geconfigureerd op basis van elektrische specificaties, aantal circuits, beveiligingsapparatuur, afmetingen van de behuizing, componentindeling, kabelinvoer, montageopstelling, bewakingsfuncties, naamplaatjes en documentatievereisten.
5. Waar worden AC-voedingspanelen vaak gebruikt?
Typische toepassingen zijn onder meer industriële productie, infrastructuur, telecommunicatie, duurzame energieprojecten, automatiseringssystemen, hulpstroomsystemen en machine-integratie.
6. Waarom is de keuze van de behuizing belangrijk?
De behuizing beschermt elektrische componenten en bedrading tegen omgevings- en mechanische omstandigheden. Bij het selecteren van de behuizing moet rekening worden gehouden met stof, vocht, temperatuur, installatielocatie, kabelgeleiding en toegang voor onderhoud.
7. Kan HAGOE buitenlandse projecten ondersteunen?
HAGO biedt technische en exportondersteuning voor toepasselijke projecten, inclusief technisch advies, productie op maat, kwaliteitsdocumentatie, exportverpakkingen, logistieke coördinatie, installatiebegeleiding en technische ondersteuning na verkoop.
Een betrouwbareAC-voedingis meer dan een behuizing met elektrische componenten. Het is een belangrijke interface tussen de stroomopwaartse stroombron en stroomafwaartse apparatuur, waarbij stroomverdeling, bescherming, isolatie, schakelen, monitoring en georganiseerde bedrading worden gecombineerd volgens de vereisten van de toepassing.
De meest effectieve oplossing begint met een duidelijk inzicht in de elektrische belasting en de installatieomgeving. Spanning en stroom zijn essentiële uitgangspunten, maar belastingskarakteristieken, foutcondities, behuizingsvereisten, kabelgeleiding, toegang voor onderhoud, monitoringbehoeften en toekomstige uitbreidingen moeten ook worden geëvalueerd.
Voor industriële gebruikers, fabrikanten van apparatuur, EPC-aannemers, infrastructuurontwikkelaars, telecomfaciliteiten en duurzame energieprojecten kan het werken met een ervaren fabrikant dit proces vereenvoudigen.HAGOcombineert elektrotechniek, productie, testen, maatwerk en exportondersteuning om wisselstroomvoedingsoplossingen te ontwikkelen voor verschillende projectomstandigheden.
Als u een AC-voedingspaneel, AC-paneelkast of een op maat gemaakte AC-stroomdistributieoplossing evalueert, verstrekt u uw elektrische specificaties, belastingsinformatie, tekeningen en installatievereisten aan HAGOE.Neem contact met ons opom uw projectvereisten te bespreken en een praktische AC-voedingsconfiguratie voor uw toepassing te vinden.
